Wegmesssysteme
1. Absolut
  1. Erfassung der Lage
2. Inkremental
  1. Zählung der Messschritte, Umrechnung in Schlittenwege
  2. Nach dem Einschalten, Referenzmarke anfahren
3. Direkte Wegmessung
  1. Messung direkt am Schlitten
4. Indirekte Wegmessung
  1. Messung der Spindelumdrehung (Schlittenwege)

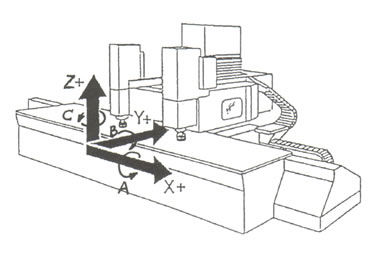

Koordinaten, Null und Bezugspunkte
1. Werkzeug bewegt sich, nicht der Tisch!
2. Maschinennullpunkt "M"
  1. Festgelegt, kann nicht geändert werden
  2. Ursprung Koordinatensystem
3. Referenzpunkt "R"
  1. Nach dem Anschalten "Maschinennullpunkt" anfahren
  2. Abstand Maschinennullpunkt zum Referenzpunkt
  3. Ursprung des Messsystems
4. Werkzeugträgerbezugspunkt "T"
  1. Mittig an der Werkzeugaufnahmen
5. Werkstücknullpunkt "W"
  1. Ursprung des Werkstück-Koordinatensystems
  2. Von Programmierer festgelegt
  3. Nullpunktverschiebung
    1. Verschiebung des Nullpunktes im Programm
Steuerungsarten, Korrekturen
1. Steuerungsarten
  1. Punktsteuerung
    1. Fährt von Punkt zu Punkt
  2. Streckensteuerung
    1. Achsparallele Steuerung
  3. Bahnsteuerung
    1. In 2 oder mehrere Achsen gleichzeitig Verfahren
    2. Vorschubgeschwindigkeit der Achsen muss aufeinander Abgestimmt sein
    3. Interpolation
      1. Berechnet zwischen Positionen, Geschwindigkeitsverhältnisse der einzelnen Achsen
      2. 2- D- Bahnsteuerung
        2 Achsen
      3. 2 1/2-D- Bahnsteuerung
        Wahlweise 2 oder 3 Achsen
      4. 3-D- Bahnsteuerung
        Gleichzeitig 3 Achsen der Programmierten Bahn folgen
2. Korrekturen
  1. Externe Werkzeugvermessung
    1. Außerhalb der Maschine
    2. Abstände Schneidenpunkt "P" zum Werkzeugsbezugspunkt "E"
      1. Korrekturwerte im Werkzeugkorrekturspeicher, mit richtigen Vorzeichen
  2. Interne Werkzeugvermessung
    1. erfolgt in der Maschine
    2. Werden in die Werkzeugkorrektur übernommen
  3. Vorzeichen der Werkzeugkorrektur
    1. Steuerung verrechnet Korrekturmaße zum Werkzeugsträger- Bezugspunkt
    2. Richtige Vorzeichen
    3. wird keine Korrektur angegeben, deckt "T" sich mit dem Werkstück
