DIBUJO NORMALIZADO

Leydy Yeleny Bustamante Alzate
Mind Map by Leydy Yeleny Bustamante Alzate, updated more than 1 year ago
Leydy Yeleny Bustamante Alzate
Created by Leydy Yeleny Bustamante Alzate over 5 years ago
7
0

Description

Tarea Dibujo de Ingeniería Colaborativo 1

Resource summary

DIBUJO NORMALIZADO
  1. TERMINOLOGÍA DEL DIBUJO
    1. NORMAS ICONTEC
      1. NTC 1594
        1. Terminología: Dibujo Técnico, Descriptiva, Perspectiva, Boceto, Esquema, Croquis, Gráfica, Documentos de redacción, Nomenclatura y Apuntes
        2. NTC 1912
          1. Documentación Técnica: Vista Seccional, Detalle, Elevación, Elemnto, Monograma, Planta, Sección, Croquis, Dibujo Técnico, y Vista
      2. FORMATOS DE PAPEL
        1. PLEGADO: Se debebe tener presente si se va a archivar con fijación o sin fijación (margen de encuadernación)

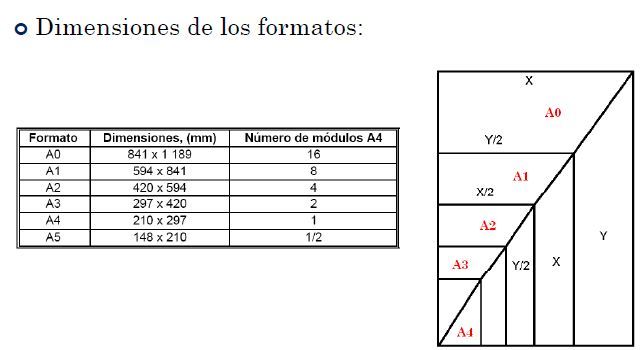

          1. FORMATOS A0, A1, A2, A3, A4 Y A5
          2. ROTULADO DE PLANOS
            1. NTC 1914

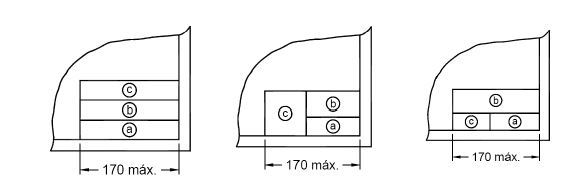

              1. ZONA DE IDENTIFICACIÓN
                1. Contiene: (a) Nro de Registro, (b) Título del dibujo, (c) Nombre propietario legal
                2. INFORMACIÓN ADICIONAL
                  1. Contiene: Items: Indicativos, Técnicos y Administrativos
              2. ESCALAS
                1. NTC 1580
                  1. NATURAL Relación 1:1
                    1. REDUCCIÓN Relación < 1:1
                      1. AMPLIACIÓN Relación > 1:1
                    2. CROQUIS
                      1. Es un dibujo a mano alzada que requiere proporción pero no precisión
