Potentialausgleich, Erdung, Blitzschutz

Basisschutz
1. Vollschutz
  1. Abdeckung, Isolierung, Umhüllung (IP)
  2. für Laien
2. Teilschutz
  1. Abschranken, Hindernisse
  2. EUP, EFK
Fehlerschutz
1. ohne PE
  1. Schutz durch doppelte und verstärkte Isolierung
  2. Schutz durch nicht tödliches Spannungsniveau
2. mit PE
  1. Schutz durch automatische Abschaltung
  2. Schutz durch Schutzpotentialausgleich über HES
Funktionspotentialausgleich
1. EMV - Gesetz: Erbaue Anlage nach a.a.R.d.T
  1. Abschirmung durch Faradayischer Käfig - Ableitstrom über PE (FE)
2. für Stöungsfreien Betrieb
3. Schirm doppelseitig auflegen (z.B. CAT)
  1. 360° Auflegung
4. 20 cm Abstand zu Energieleitungen
5. Kreuzung Energie- und Datenleitungen 90° zueinander
Schutzpotentialausgleich über HES
1. Anschuss aller fremden leitfähigen Teile
2. Mindestquerschnitte
  1. min. 6 mm² für Cu
  2. Al -> 2 Normgrößen größer als Cu
  3. Stahl 50 mm²
3. beliebig viele PAS möglich, Anschluss auch 6 mm²
4. Schutz vor gefährlichen Berührungsspannungen
zusätzlicher Schutzpotentialausgleich
1. gilt für
  1. Räume besondere elektrische Gefährdung
  2. IT - mit Isolationsüberwachung
  3. wenn Schutz durch autom. Abschaltung nicht gewährleistet ist
2. verbindung zwischen Betriebmittel und fremden Leitfähigen Teil
3. Verbindung Betriebsmittel zu Betriebsmittel
4. Querschnitt geschützt min. 2,5 mm² und ungeschützt 4 mm²
Anlagenerder
1. Fundamenterder
  1. auszulegen nach Blitzschutzklasse IV - Masche max. 20x20m
  2. Bandstahl 30x3,5 mm
  3. Rundstahl 10 mm
  4. verzinkt oder V4A
  5. rundum 5cm Beton
  6. Verbindungen: Schweißen, Schraubverbindungen
  7. Erdungsfahne
    1. Bandstahl V4A oder Rundstahl verzinkt und ISOLIERT
    2. 1,5 m min. bei Errichtung
2. Funktionspotentialausgleich
  1. Permiterdämmung nicht leitend oder Fundament wasserundurchlässig
    1. Erder im Streifenfundament
    2. Rindgerder um das Fundament herum (V4A!)
    3. Erder als Ring unter dem Fundament (V4A)
    4. alle 2 Meter mit Bewährung verbinden
DIN VDE 0185-305 Innerer Blitzschutz (alte Bez.)
1. heutzutage Risikoanalyse nach DIN EN 62305-2
  1. Gefährdungspegel (Standort und Gebäudeabhängig) von Blitzschutzfachfirma zu bewerten nach VDS
    1. Schutzklasse I - IV

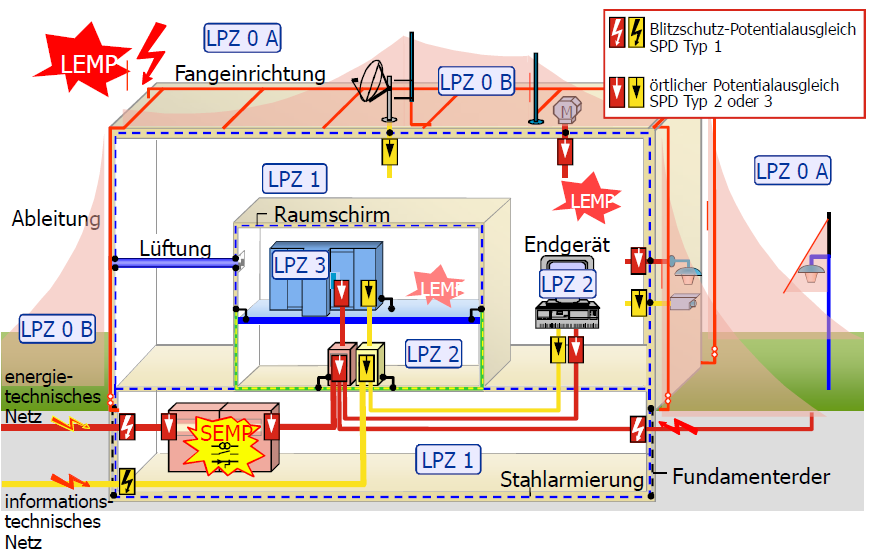

  2. Zonenkonzept - Haus innen und außen in Zonen eingeteilt
    1. innen
      1. LPZ 1-3 / Zone nach ÜSE Typen
    2. außen
      1. LPZ 0A (direkter Blitzscheinschlag); LPZ 0B (Schutzbereich)
  3. äußerer Blitzschutz
    1. Blitzkugelverfahren
    2. Schutzwinkelverfahren
    3. Maschenverfahren
    4. RE ≤ 10 Ohm
    5. RL ≤ 1 Ohm
    6. Trennungsabstand nach Norm 0,5m, besser 1,0m und bei unterschreitung HVI Leitung
2. ÜSE
  1. TYP 1 - Querschnitt muss ebenfalls Blitzstromtragfähig sein
3. Blitzschutzpotentialausgleich
  1. Schutzpotentialausgleich über HES muss Blitzstromtragfähig sein (16mm²)
DIN VDE 0100-443 - Schutz vor transienter Spannung
1. transiente Überspannung: zufällig auftretende Spannungserhörhungen (Spikes)
2. Querschnitt Typ2/Typ3: wenn Außenleiter min. 4 mm² -> AÜSE - 4mm²
  1. Außenleiter kleiner 4 mm² -> AÜSE=ALeiter
3. Typ 2: Mittelschutz (4 kV)
  1. Typ 3: Feinschutz (2,5 kV)
4. Querschnitt Typ 1:wenn Außenleiter min. 4mm² -> 4mm² AÜSE + 16 mm² APA (wegen Blitzschutztragfähigkeit)
5. Leitungslängen: a+b ≤ 1m; a=Zuleitung, b=Pfad zum PE oder zur HES (nur einer von beiden Gültig)
6. 4 + 0 Nachteilhaft wegen Kriechströmen
  1. 3 + 1 Kriechstöme geringer weil 2 ÜSE durchlaufen werden
