Dibujo de ingenieria 2
1 Dibujo
1.1 formatos normalizados
1.1.1 construccion
1.1.1.1 el plegado de los formatos se da segun el tamaño el cual se requiere, siempre y cunado cumpla con las tres reglas basicas que son: regla del doblado segun coresponda el formato, de semejansa y de referencia
1.1.2 que es
1.1.2.1 se le da por nombre formato a las hojas de papel en las que se realizan los dibujos segun las dimensiones, por lo general las medidas se dan en milimetros

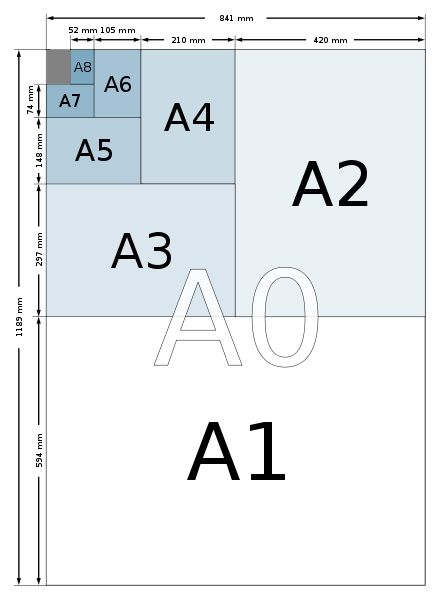

1.1.3 los mas comunes
1.1.3.1 formatos mas comunes
1.2 lineas normalizadas
1.2.1 concepto
1.2.1.1 las lineas son usadas como simbolos y tienen diferentes representaciones dependiendo del trazado o de la linea.
1.2.2 construccion
1.2.2.1 se clasifican en 4 series compuestas por 6 grupos cada serie
1.2.2.1.1 orden y prioridad de las lineas
1.2.2.1.1.1 1 contornos y aristas vistas
1.2.2.1.1.1.1 2 contornos y aristas
1.2.2.1.1.1.1.1 3 Trazada de planos de corte
1.2.2.1.1.1.1.1.1 4 ejes de revolucion y trazas de planos de simetria
1.2.2.1.1.1.1.1.1.1 5 lineas de centro de gravedad
1.2.2.1.1.1.1.1.1.1.1 6 lineas de proyeccion

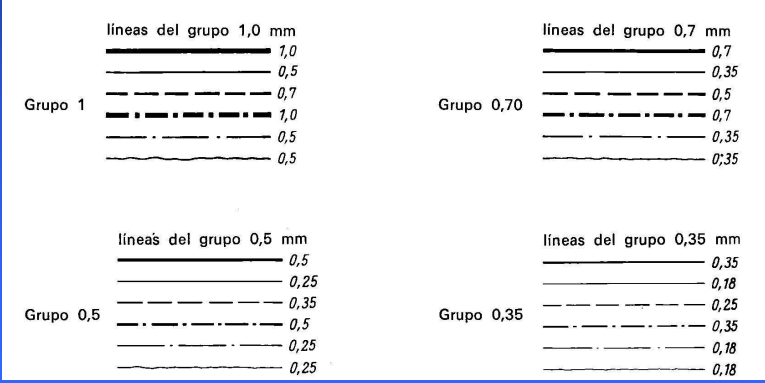

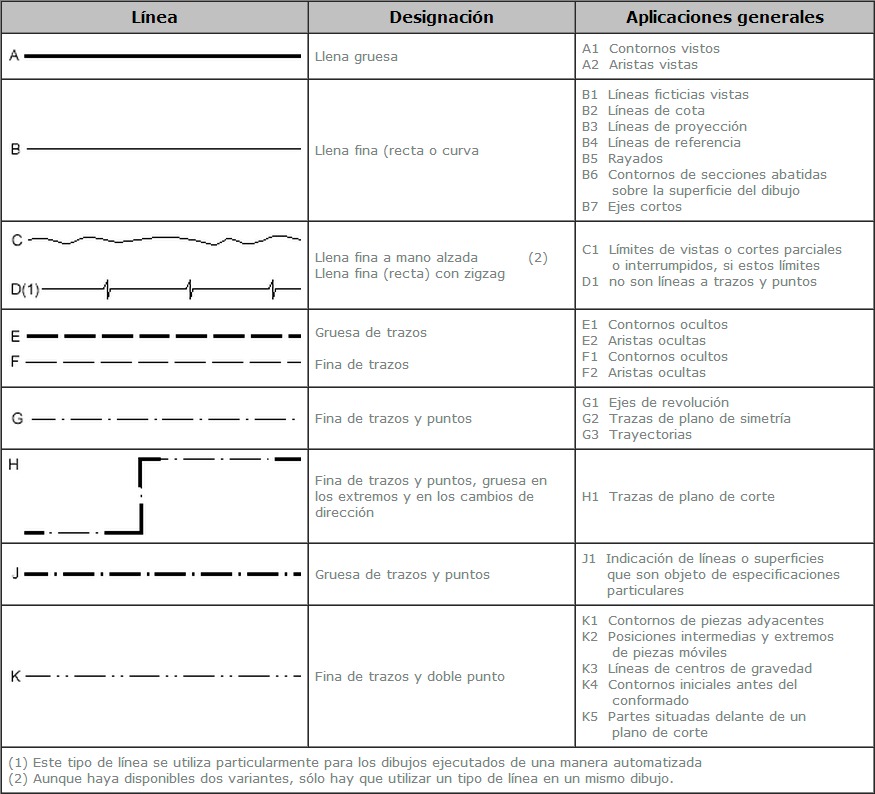

1.2.2.1.2 tipos de lineas

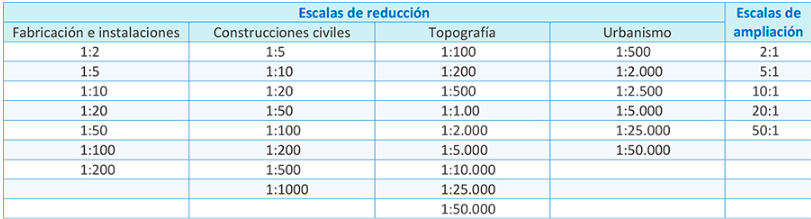

1.3 escalas normalizadas
1.3.1 la representacion de los objetos de su tamaño real muchas veces no es posible debido a su tamaño es es la caracteristica general de la mayoria, etsa problematica se resuelve por medio de las escalas las cuales nos ayudan a dimencionar segun corresponda reduccion o amplacion en ombejto que deseamos representar en un plano
1.3.1.1 ampliacion
1.3.1.2 reduccion
1.4 vistas

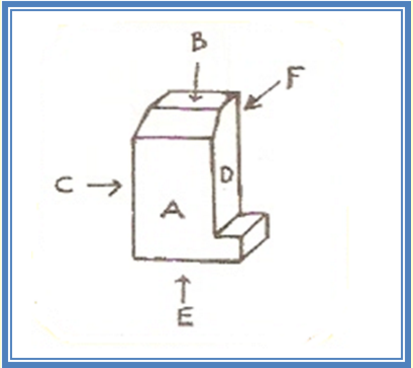

1.4.1 Las vistas de un objeto son las caras del mismo. Un objeto tiene siempre 6 caras
1.4.1.1 Vista anterior. La que se obtiene al observar el cuerpo o pieza de frente, consi­derando esta posición como la inicial del observador “A”.
1.4.1.1.1 Vista superior. La que se obtiene al observar el cuerpo o pieza desde arriba “B”.
1.4.1.1.1.1 Vista lateral izquierda. La que se obtiene al observar el cuerpo o pieza desde la izquierda de la posición inicial del observador “C”.
1.4.1.1.1.1.1 Vista lateral derecha. La que se obtiene al observar el cuerpo o pieza desde la derecha de la posición inicial del observador “D”.
1.4.1.1.1.1.1.1 Vista inferior. La que se obtiene al observar el cuerpo o pieza desde abajo “E”.
1.4.1.1.1.1.1.1.1 Vista posterior. La que se obtiene al observar el cuerpo o pieza desde atrás “F”.
1.4.2 las vistas necesarias para la identificacion de un plano son alzado plana y una de las laterales
1.4.3 mas vistas
1.4.3.1 especiales
1.4.3.1.1 con el objetivo de conseguir representaciones mas claras y simplificadas ahorrando tiempo en la ejecucion puede realizarse una serie de representaciones especiales a la vista de un objeto

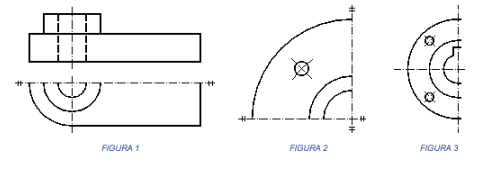

1.4.3.2 simetricas
1.4.3.2.1 En los casos de piezas con uno o varios ejes de simetría, puede representarse dicha pieza mediante una fracción de su vista

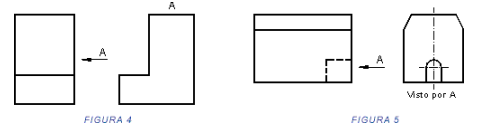

1.4.3.3 posicion
1.4.3.3.1 Cuando por motivos excepcionales, una vista no ocupe su posición según el método adoptado, se indicará la dirección de observación mediante una flecha y una letra mayúscula; la flecha será de mayor tamaño que las de acotación y la letra mayor que las cifras de cota.

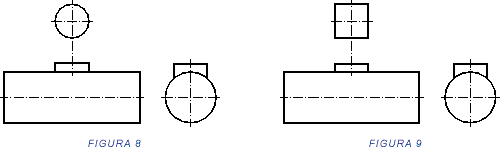

1.4.3.4 locales
1.4.3.4.1 En elementos simétricos, se permite realizar vistas locales en lugar de una vista completa. Para la representación de estas vistas se seguirá el método del tercer diedro, independientemente del método general de representación adoptado. Estas vistas locales se dibujan con línea gruesa, y unidas a la vista principal por una línea fina de trazo y punto

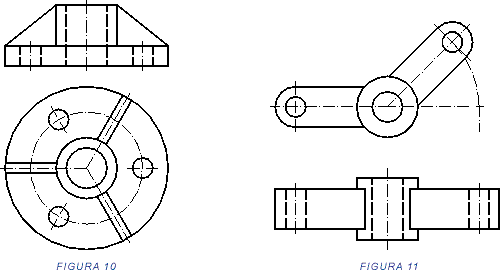

1.4.3.5 vistas giradas
1.4.3.5.1 Tienen como objetivo, el evitar la representación de elementos de objetos, que en vista normal no aparecerían con su verdadera forma. Suele presentarse en piezas con nervios o brazos que forman ángulos distintos de 90º respecto a las direcciones principales de los ejes. Se representará una vista en posición real, y la otra eliminando el ángulo de inclinación del detalle

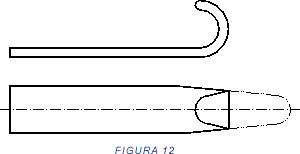

1.4.3.6 vistas desarrolladas
1.4.3.6.1 En piezas obtenidas por doblado o curvado, se hace necesario representar el contorno primitivo de dicha pieza, antes de su conformación, para apreciar su forma y dimensiones antes del proceso de doblado. Dicha representación se realizará con línea fina de trazo y doble punto

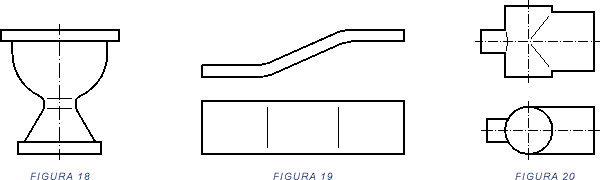

1.4.3.7 intersecciones ficticias
1.4.3.7.1 En ocasiones las intersecciones de superficies, no se produce de forma clara, es el caso de los redondeos, chaflanes, piezas obtenidas por doblado o intersecciones de cilindros de igual o distinto diámetro. En estos casos las líneas de intersección se representarán mediante una línea fina que no toque los contornos de la piezas. Los tres ejemplos siguientes muestran claramente la mecánica de este tipo de intersecciones
2 Nicolas Gomez Grupo: 212060_18 octubre del 2016

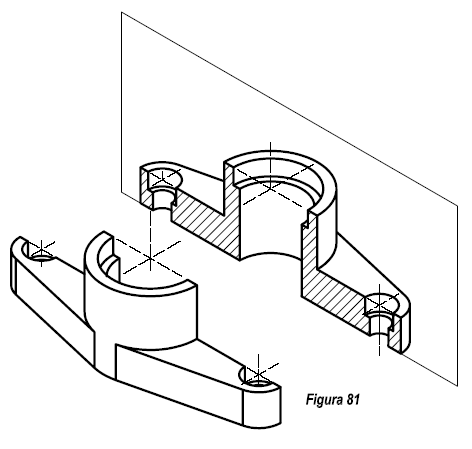

3 cortes
3.1 El objeto que tiene esta operación es hacer visibles aquellas partes interiores de la pieza, retirando el material que se encuentra delante de la misma y que nos impide ver y acotar las partes ocultas de elemento en cuestión.

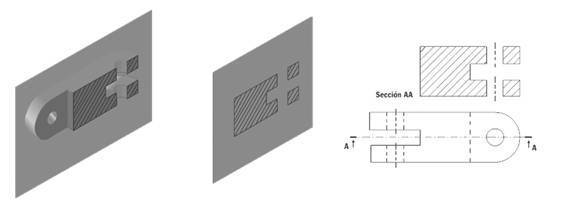

4 secciones
4.1 Una sección es la representación de la zona de una pieza por donde pasa el plano de corte donde este último crea una superficie que se representa en una vista. Las secciones normalmente llevan un rayado de líneas de trazo fino paralelas e inclinadas a 45 grados con respecto al eje o base de la pieza. 3.1 Tipos de Secciones:

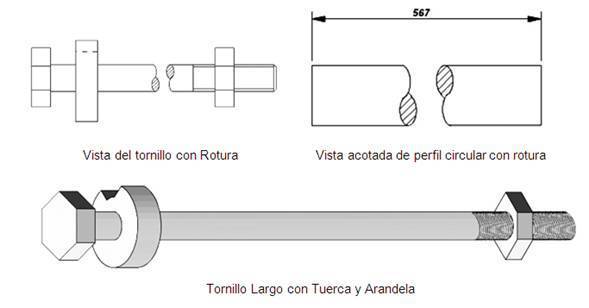

5 roturas
5.1 Cuando se dibujan objetos muy largos que por sus dimensiones queden muy ajustados o no quepan dentro del espacio de papel, se elimina a través de las roturas una parte de la pieza que no es necesaria para su comprensión, por lo tanto, las roturas ahorran espacio en la representación y la limitan a las partes suficientes para su definición y acotación, sin embargo siempre se debe indicar con una cota la longitud total de la pieza.
