dibujo de ingenieria-momento 3
- dibujo de despiece de un objeto
- son dibujos que se emplean para facilitar la construccion y el montaje de un objeto, en ellos se muestran
las distintas partes o piezas del objeto y las posiciones de una con respecto a la otras
- son dibujos que se emplean para facilitar la construccion y el montaje de un objeto, en ellos se muestran
las distintas partes o piezas del objeto y las posiciones de una con respecto a la otras
- dibujo de
conjunto
- se denomina dibujo de conjunto a la representacion grafica de un grupo de piezas
que constituyen un mecanismo , una maquina o una instalacion, realizada de
modo que todos los elementos aparecen montados y unidos, segun el lugar que les corresponde
- se denomina dibujo de conjunto a la representacion grafica de un grupo de piezas
que constituyen un mecanismo , una maquina o una instalacion, realizada de
modo que todos los elementos aparecen montados y unidos, segun el lugar que les corresponde

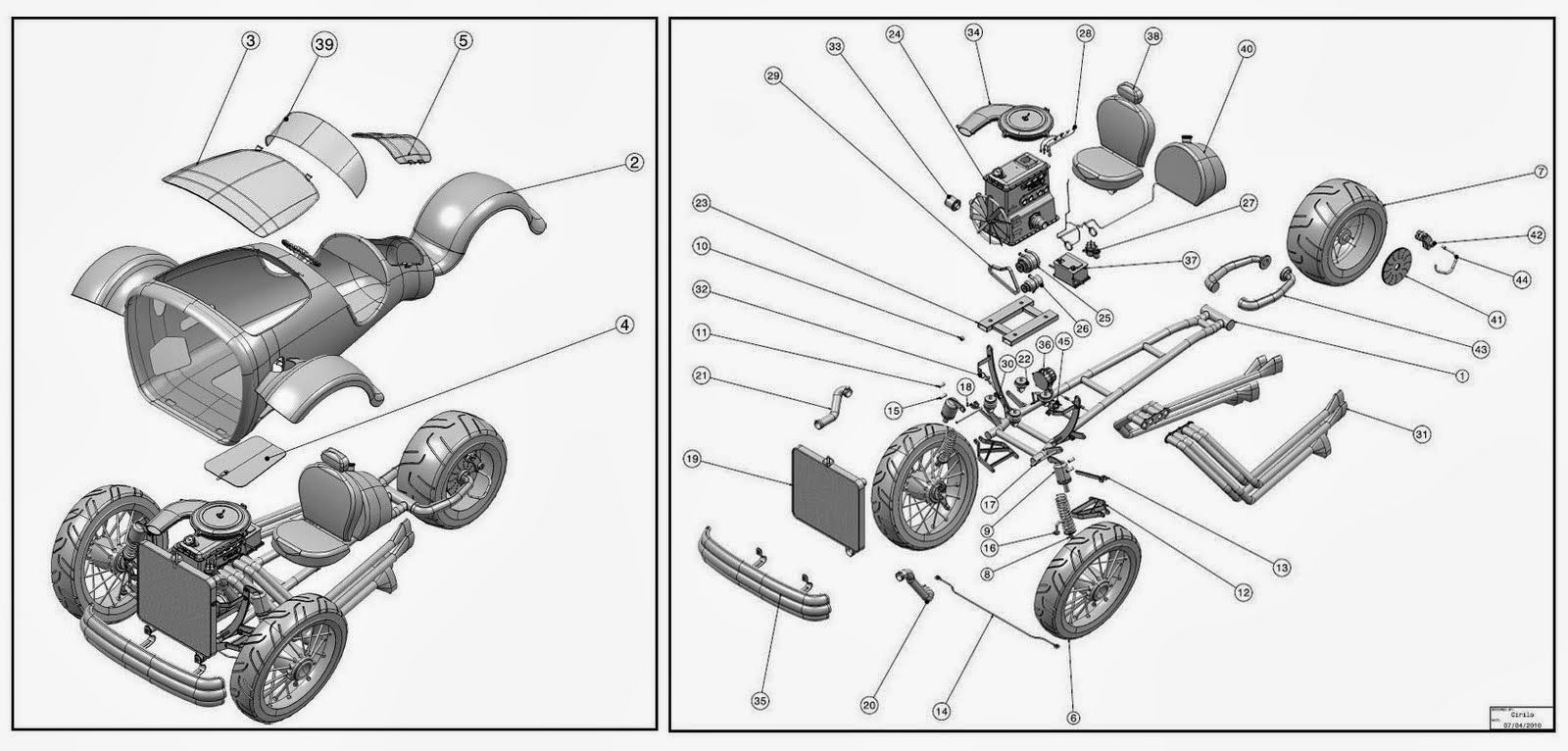

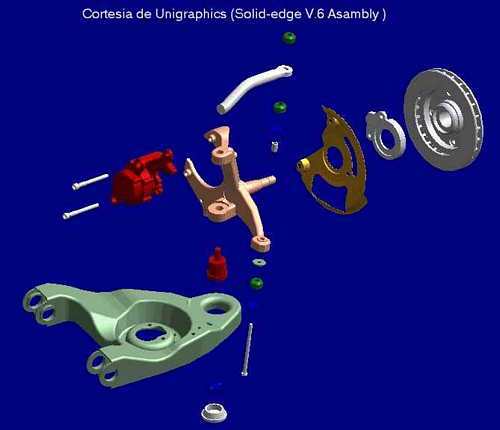

- dibujo de conjunto de explosion
- muestra el conjunto con algunas o todas las piezas
separadas de forma arbitraria, pero "sugiriendo" la
forma de montaje del conjunto
- es una representacion pictorica que se dibuja en tres dimensiones y que sus elementos
deben estar numerados, tienen un gran valor para llevar a cabo el mantenimiento en
todo tipo de aparatos, se utiliza tambien para los kits de montaje. es de gran utilidad a la hora de pedir piezas de repuesto
- es una representacion pictorica que se dibuja en tres dimensiones y que sus elementos
deben estar numerados, tienen un gran valor para llevar a cabo el mantenimiento en
todo tipo de aparatos, se utiliza tambien para los kits de montaje. es de gran utilidad a la hora de pedir piezas de repuesto
- muestra el conjunto con algunas o todas las piezas
separadas de forma arbitraria, pero "sugiriendo" la
forma de montaje del conjunto
- proceso de dibujo
- abrir archivo de trabajo, seleccion de modulo de
trabajo, modificacion de atributos de plano, cambio de
vistas y seleccion de vista principal, edicion del marco
de referencia, agregar vistas al plano, cotas y
anotaciones en el plano
- abrir archivo de trabajo, seleccion de modulo de
trabajo, modificacion de atributos de plano, cambio de
vistas y seleccion de vista principal, edicion del marco
de referencia, agregar vistas al plano, cotas y
anotaciones en el plano

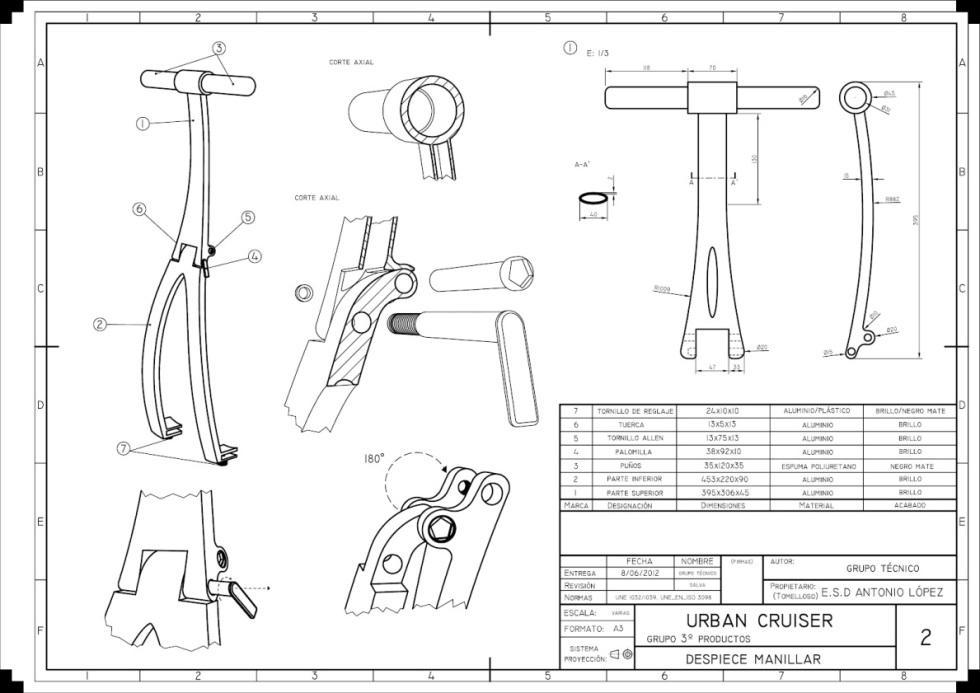

- dibujo de despiece de un objeto
- es la representacion grafica de cada una de las piezas que constituyen un mecamismo, obtenido a partir del
correspondiente dibujo de conjunto, haciendo posible la posterior fabricacion individual de las mismas. este tipo
de dibujos incluira: formas y dimensiones de los diferentes detalles
- para su realizacion es necesario seguir los siguientes pasos: desmontar
imaginariamente el conjunto en sus piezas componentes, utilizar el sistema de
vistas, ordenarlas de acuerdo a lo indicado por la normalizacion. representar las piezas por vistas, cortes, secciones y detalles
- Cristian Hernan Segura Mayoral grupo: 212060_2
niviembre 2016
- Cristian Hernan Segura Mayoral grupo: 212060_2
niviembre 2016
- para su realizacion es necesario seguir los siguientes pasos: desmontar
imaginariamente el conjunto en sus piezas componentes, utilizar el sistema de
vistas, ordenarlas de acuerdo a lo indicado por la normalizacion. representar las piezas por vistas, cortes, secciones y detalles
- es la representacion grafica de cada una de las piezas que constituyen un mecamismo, obtenido a partir del
correspondiente dibujo de conjunto, haciendo posible la posterior fabricacion individual de las mismas. este tipo
de dibujos incluira: formas y dimensiones de los diferentes detalles
- que es un PLM
- ( product lifecycle management) o en español gestion del cilo de
vida de el producto, es una estragetia empresarial basada en una
tecnologia la cual permite gestionar toda la informacion
relacionada con el producto, desde la concepcion de la idea
pasando por su diseño y fabricacion , hasta su servicio y reciclaje ( eliminacion )
