UNIDAD 2 – DIBUJO PROYECTIVO

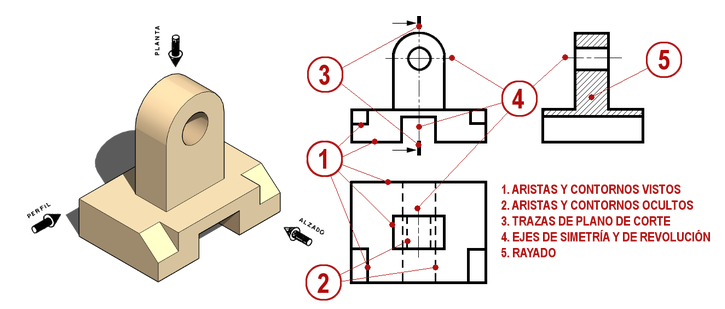

- Formatos normalizados
- Líneas normalizadas
- 1. Aristas y contornos vistos.
- línea gruesa marcar los contornos
vistos y las aristas vistas.

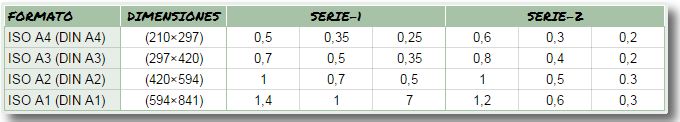

- Grosores según formatos
- Grosores según formatos
- línea gruesa marcar los contornos
vistos y las aristas vistas.
- 2. Aristas y contornos ocultos
- grosor medio utilizan en
contornos ocultos y aristas
ocultas
- grosor medio utilizan en
contornos ocultos y aristas
ocultas

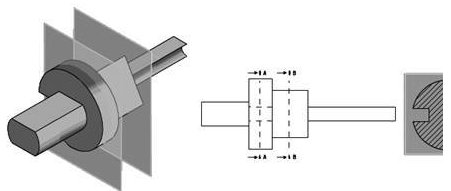

- 3. Trazas de plano de corte
- íneas finas de trazos y punto,
con trazos gruesos en los
extremos. Dependiendo del tipo
de corte, pueden marcar
cambios de dirección con trazo
grueso.
- íneas finas de trazos y punto,
con trazos gruesos en los
extremos. Dependiendo del tipo
de corte, pueden marcar
cambios de dirección con trazo
grueso.

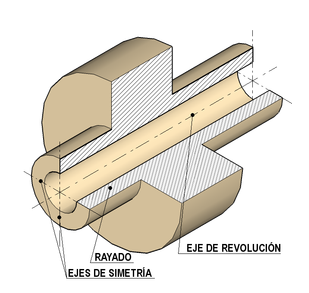

- 4. Ejes de simetría
y de revolución.
- líneas finas de trazo y punto
- eje de revolución
- recorre el interior de
un cilindro o un cono
- recorre el interior de
un cilindro o un cono
- ejes de simetría
- superficies circulares
(bases del cilindro)
- superficies circulares
(bases del cilindro)
- eje de revolución
- líneas finas de trazo y punto
- 5.
Rayado.
- líneas finas; sirve para
líneas ficticias, líneas
de cota, líneas de
referencia, contornos
de secciones abatidas
sobre el dibujo y ejes
cortos.
- líneas finas; sirve para
líneas ficticias, líneas
de cota, líneas de
referencia, contornos
de secciones abatidas
sobre el dibujo y ejes
cortos.
- 1. Aristas y contornos vistos.
- Escalas normalizadas
- Qué son
- La escala es la relación que existe entre el
tamaño de un objeto real y el dibujo que
lo representa. Se utiliza como escala,
generalmente, un numero fraccionado
cuyo numerador es la unidad, por
ejemplo, 1 : 50; en este ejemplo el objeto
real es 50 veces mayor que el objeto
dibujado. Hay que conocer la escala a la
cual se realizan los dibujos para poder
establecer sus dimensiones y calcular la
superficie representada o el tamaño
exacto del objeto.
- La escala es la relación que existe entre el
tamaño de un objeto real y el dibujo que
lo representa. Se utiliza como escala,
generalmente, un numero fraccionado
cuyo numerador es la unidad, por
ejemplo, 1 : 50; en este ejemplo el objeto
real es 50 veces mayor que el objeto
dibujado. Hay que conocer la escala a la
cual se realizan los dibujos para poder
establecer sus dimensiones y calcular la
superficie representada o el tamaño
exacto del objeto.
- cómo se
construyen
- La mayoría de estas escalas se pueden
utilizar mediante un instrumento para
dibujo llamado “escalímetro” . Para calcular
el factor de escala de aplica la siguiente
fórmula: Factor de escala = valor o
dimensión real / valor del largo del
formato
- La mayoría de estas escalas se pueden
utilizar mediante un instrumento para
dibujo llamado “escalímetro” . Para calcular
el factor de escala de aplica la siguiente
fórmula: Factor de escala = valor o
dimensión real / valor del largo del
formato
- cuáles son las
más comunes
- natural
- Por tanto, la escala E = 1:1, la
podemos leer así: "un milímetro del
dibujo, representa a un milímetro de
la realidad " ( también es cierto que 1
cm del dibujo = 10 mm, representa a
1 cm de la realidad, ya que sólo hay
que multiplicar arriba y abajo por 10 ,
y el cociente sigue siendo 1 )
- Por tanto, la escala E = 1:1, la
podemos leer así: "un milímetro del
dibujo, representa a un milímetro de
la realidad " ( también es cierto que 1
cm del dibujo = 10 mm, representa a
1 cm de la realidad, ya que sólo hay
que multiplicar arriba y abajo por 10 ,
y el cociente sigue siendo 1 )
- reducción
- En ella el dibujo representa a la
realidad a un tamaño inferior al
real. A continuación exponemos

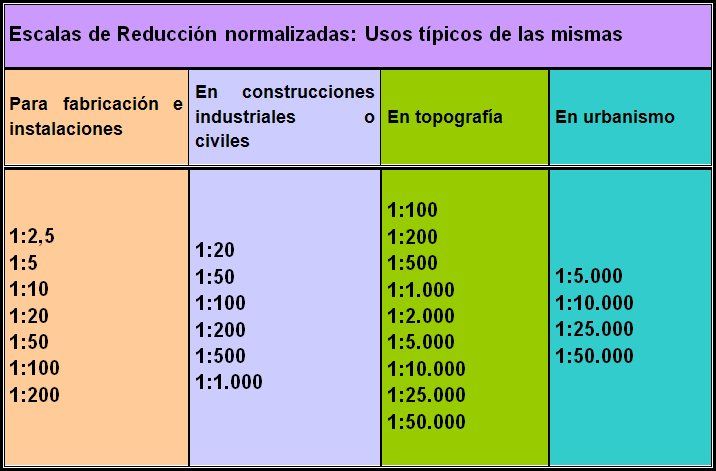

una tabla con las escalas de
reducción normalizadas más
típicas, indicando su uso
- En ella el dibujo representa a la
realidad a un tamaño inferior al
real. A continuación exponemos
una tabla con las escalas de
reducción normalizadas más
típicas, indicando su uso
- ampliación
- escalas el objeto o realidad
representada, se hace a un tamaño
superior al real. Las escalas de
ampliación normalizadas, son las
siguientes: E = 2:1 ; E = 5:1 y E = 10:1
- escalas el objeto o realidad
representada, se hace a un tamaño
superior al real. Las escalas de
ampliación normalizadas, son las
siguientes: E = 2:1 ; E = 5:1 y E = 10:1
- natural
- Qué son

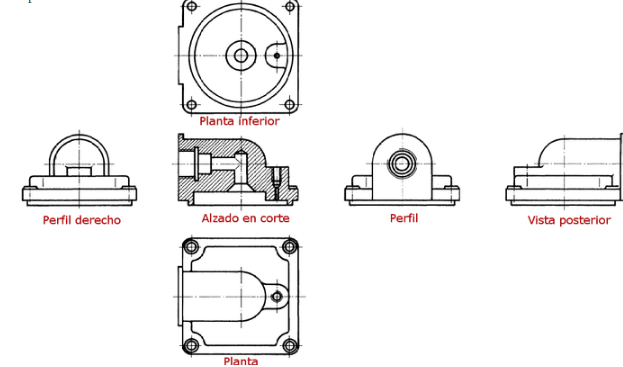

- Vistas
- Cómo se
obtienen
- Alzado
- proyección cilíndrica
ortogonal realizada
sobre el Plano Vertical
- proyección cilíndrica
ortogonal realizada
sobre el Plano Vertical
- Planta
- proyección sobre el
Plano Horizontal
- proyección sobre el
Plano Horizontal
- Perfil
- Tendremos el Perfil
izquierdo proyectado
sobre el plano derecho.
- Tendremos el Perfil
izquierdo proyectado
sobre el plano derecho.
- Alzado
- vistas
necesarias
- Una vista
- secciones y con la utilización de
los símbolos de acotación,
llegaremos a que la pieza esté
totalmente definida.
- secciones y con la utilización de
los símbolos de acotación,
llegaremos a que la pieza esté
totalmente definida.
- Dos vistas

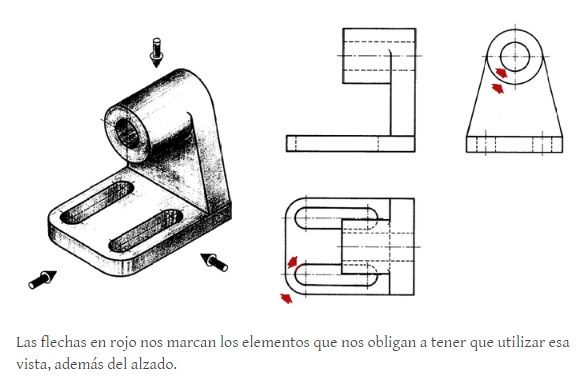

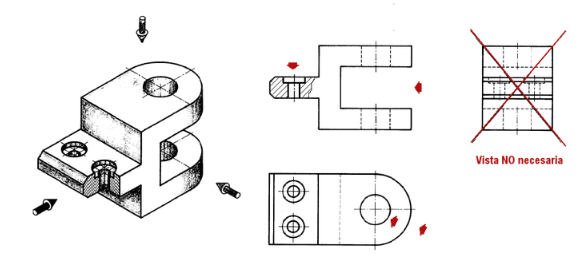

- el alzado y la planta. El
perfil, además de no ser
necesario, vemos que
complica la interpretación
de la pieza.
- el alzado y la planta. El
perfil, además de no ser
necesario, vemos que
complica la interpretación
de la pieza.
- Tres vistas
- pieza queda totalmente
representada con una única vista,
utilizando un semicorte y una
acotación basada en símbolos
- pieza queda totalmente
representada con una única vista,
utilizando un semicorte y una
acotación basada en símbolos
- Más de tres vistas
- El número de vistas
puede variar. En el
ejemplo de abajo,
vemos cómo son
necesarias más de tres
vistas para que la pieza
quede representada.
- El número de vistas
puede variar. En el
ejemplo de abajo,
vemos cómo son
necesarias más de tres
vistas para que la pieza
quede representada.
- Una vista
- vistas especiales
- simétricas
- Limita el contorno de la vista, se
marca en cada uno de sus extremos
con dos pequeños trazos finos
paralelos, perpendiculares al eje
(figuras A, C y D). También se
pueden prolongar las aristas de la
pieza, ligeramente más allá de la
traza del eje de simetría, en cuyo
caso, no se indicarán los trazos
paralelos en los extremos del eje

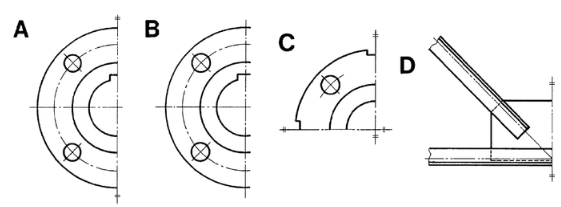

(figura B).
- Limita el contorno de la vista, se
marca en cada uno de sus extremos
con dos pequeños trazos finos
paralelos, perpendiculares al eje
(figuras A, C y D). También se
pueden prolongar las aristas de la
pieza, ligeramente más allá de la
traza del eje de simetría, en cuyo
caso, no se indicarán los trazos
paralelos en los extremos del eje
(figura B).

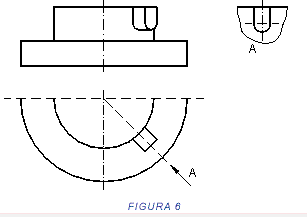

- detalles
- se indicará la letra mayúscula
identificativa de la dirección
desde la que se ve dicha vista,
y se limitará mediante una
línea fina a mano alzada. La
visual que la originó se
identificará mediante una
flecha y una letra mayúscula
como en el apartado anterior
- tambien se
utiliza para
identificar
pequeñas
dimenciones
- se indicará la letra mayúscula
identificativa de la dirección
desde la que se ve dicha vista,
y se limitará mediante una
línea fina a mano alzada. La
visual que la originó se
identificará mediante una
flecha y una letra mayúscula
como en el apartado anterior
- locales
- permite realizar vistas locales en lugar de una
vista completa. Para la representación de
estas vistas se seguirá el método del tercer
diedro, independientemente del método
general de representación adoptado. Estas
vistas locales se dibujan con línea gruesa, y
unidas a la vista principal por una línea fina

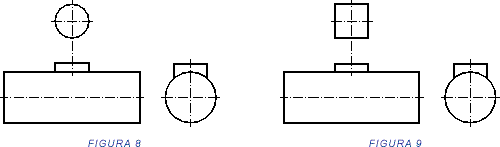

de trazo y punto (figuras 8 y 9).
- permite realizar vistas locales en lugar de una
vista completa. Para la representación de
estas vistas se seguirá el método del tercer
diedro, independientemente del método
general de representación adoptado. Estas
vistas locales se dibujan con línea gruesa, y
unidas a la vista principal por una línea fina
de trazo y punto (figuras 8 y 9).
- giradas
- evita la representación de elementos de objetos,
que en vista normal no aparecerían con su
verdadera forma. Suele presentarse en piezas
con nervios o brazos que forman ángulos
distintos de 90º respecto a las direcciones

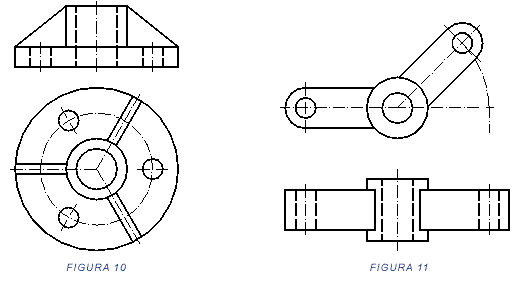

principales de los ejes. Se representará una vista
en posición real, y la otra eliminando el ángulo de
inclinación del detalle
- evita la representación de elementos de objetos,
que en vista normal no aparecerían con su
verdadera forma. Suele presentarse en piezas
con nervios o brazos que forman ángulos
distintos de 90º respecto a las direcciones
principales de los ejes. Se representará una vista
en posición real, y la otra eliminando el ángulo de
inclinación del detalle
- auxiliares
- simples
- nos ayudan en la representación de
formas complicadas, contenidas en
planos oblicuos a los de proyección
- nos ayudan en la representación de
formas complicadas, contenidas en
planos oblicuos a los de proyección
- múltiples
- vistas utilizando planos
auxiliares a otros auxiliares
- vistas utilizando planos
auxiliares a otros auxiliares
- simples

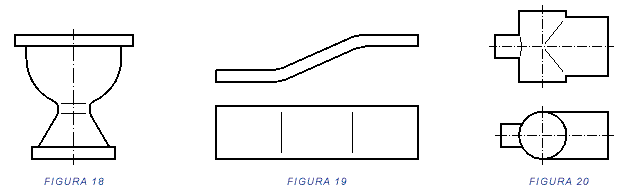

- intersecciones
ficticias
- En ocasiones las intersecciones de
superficies, no se produce de forma clara,
es el caso de los redondeos, chaflanes,
piezas obtenidas por doblado o
intersecciones de cilindros de igual o
distinto diámetro. En estos casos las
líneas de intersección se representarán
mediante una línea fina que no toque los
contornos de la piezas. Los tres ejemplos
siguientes muestran claramente la
mecánica de este tipo de intersecciones
- En ocasiones las intersecciones de
superficies, no se produce de forma clara,
es el caso de los redondeos, chaflanes,
piezas obtenidas por doblado o
intersecciones de cilindros de igual o
distinto diámetro. En estos casos las
líneas de intersección se representarán
mediante una línea fina que no toque los
contornos de la piezas. Los tres ejemplos
siguientes muestran claramente la
mecánica de este tipo de intersecciones
- Representaciones
convencionales
- clarificar y simplificar las
representaciones, se conviene realizar
ciertos tipos de representaciones que
se alejan de las reglas por las que se
rige el sistema. Aunque son muchos
los casos posibles, los tres indicados,
son suficientemente representativos
de este tipo de convencionalismo
(figuras 15, 16 y 17), en ellos se indican
las vista reales y las preferibles.
- clarificar y simplificar las
representaciones, se conviene realizar
ciertos tipos de representaciones que
se alejan de las reglas por las que se
rige el sistema. Aunque son muchos
los casos posibles, los tres indicados,
son suficientemente representativos
de este tipo de convencionalismo
(figuras 15, 16 y 17), en ellos se indican
las vista reales y las preferibles.
- simétricas
- Cómo se
obtienen

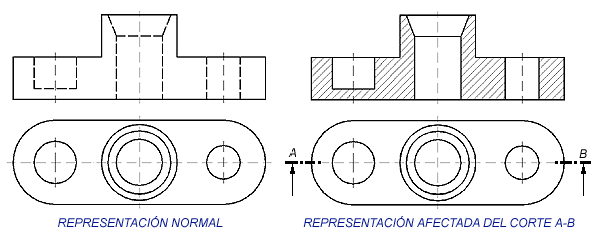

- Cortes
- artificio mediante el cual, en la
representación de una pieza, eliminamos
parte de la misma, con objeto de clarificar y
hacer más sencilla su representación y
acotación.
- artificio mediante el cual, en la
representación de una pieza, eliminamos
parte de la misma, con objeto de clarificar y
hacer más sencilla su representación y
acotación.
- secciones
- Sección Abatida

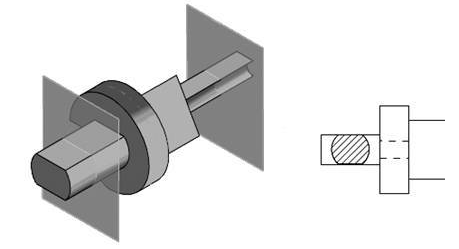

- Una sección es la representación de la zona de una pieza por donde pasa el
plano de corte donde este último crea una superficie que se representa en una
vista. Las secciones normalmente llevan un rayado de líneas de trazo fino
paralelas e inclinadas a 45 grados con respecto al eje o base de la pieza
- Una sección es la representación de la zona de una pieza por donde pasa el
plano de corte donde este último crea una superficie que se representa en una
vista. Las secciones normalmente llevan un rayado de líneas de trazo fino
paralelas e inclinadas a 45 grados con respecto al eje o base de la pieza
- Sección Desplazada
- secciones que se utilizan debido a que las mismas no pueden abatirse dentro
del dibujo por las dimensiones de la pieza y se representan fuera de la vista.
- secciones que se utilizan debido a que las mismas no pueden abatirse dentro
del dibujo por las dimensiones de la pieza y se representan fuera de la vista.
- Sección Abatida

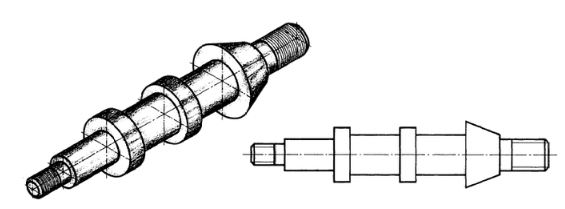

- roturas
- ahorran espacio en la representación y la limitan
a las partes suficientes para su definición y
acotación, sin embargo siempre se debe indicar
con una cota la longitud total de la pieza
- Piezas de Madera
- Piezas en Cuña y Piramidales
- Piezas Cilíndricas Macizas
- Según el tipo de Representación
- Piezas Conocas
- Piezas Uniformes
- Piezas de Madera
- ahorran espacio en la representación y la limitan
a las partes suficientes para su definición y
acotación, sin embargo siempre se debe indicar
con una cota la longitud total de la pieza
- Líneas normalizadas
- Por: Humberto Susunaga
- Grupo: 69
- Periodo I 2017
- Curso 360
Media attachments
Want to create your own Mind Maps for free with GoConqr? Learn more.
