Se le llama
instalación
eléctrica al
conjunto de
elementos los
cuales permiten
transportar y
distribuir la
energía eléctrica,
desde el punto de
suministro hasta
los equipos
dependientes de
esta
Objetivos de
una instalación.
a).-Confiables
b).-Eficientes c).-
Económicas
d).-Flexibles
e).-Simples
f).-Agradables a
la vista
g).-Seguras
Clasificación de
instalaciones
eléctricas
Por el nivel de voltaje
predominante:
Por la forma de instalación:
Por el lugar de la instalación:
ELEMENTOS
CONFORMANTES DE
UNA INSTALACION
ELECTRICA
1. Acometida
2. Equipos de Medición.
3. Interruptores.
3.1 Interruptor general
3.2 Interruptor derivado.
3.3 Interruptor termo magnético.
4. Arrancador
5. Transformador
6. Tableros.
6.1 Tablero general.
6.2 Centros de Control de Motores
6.3 Tableros de Distribución o derivado
7. Motores y
Equipos
Accionados por
Motores.
8. Estaciones o
puntos de
Control.
9. Salidas para
alumbrado y contactos.
10. Plantas de Emergencia.
11. Tierra o neutro en
una Instalación Eléctrica.
12. Interconexión
CODIGOS Y NORMAS
NTIE
(Normas
técnicas para
Instalaciones
eléctricas)
NEC (Código
Nacional
Eléctrico de
EE.UU.)
LPC (Código
de
protecciones
contra
descargas
eléctricas de
EE. UU. )
CONDUCTORES
ELECTRICOS Y
AISLADORES
Tipos de cobre para
conductores eléctricos
Cobre de temple duro:
Cobre recocido o de temple blando
El aislamiento
aislantes
usados desde
sus inicios
han sido
sustancias
poliméricas,
en química se
definen como
un material o
cuerpo
químico
formado por
la unión de
muchas
moléculas
idénticas,
para formar
una nueva
molécula más
gruesa
CANALIZACIONES ELECTRICAS
Tubo conduit de acero
Tuvo conduit metálico rígido (pared
gruesa)
Tuvo metálico de pared delgada
Charolas para cables
Charolas de paso
Canalizaciones superficiales.
CIRCUITOS DERIVADOS
Calculo de la carga
Conductora de circuitos derivados

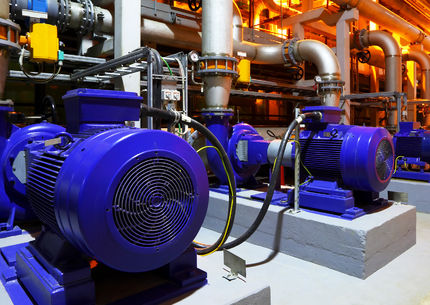

INSTALACION ELECTRICA DE MOTORES
Protección De Motores
Problemas Actuales Sobre
La Protección De Motores
Los sistemas más usuales
de protección de motores
son:
