Description
Flashcards by Daniel Thyson, updated more than 1 year ago
|
Created by Daniel Thyson
over 6 years ago
|
|
| Question | Answer |
| Warum werden Z-Dioden immer einem Vorwiderstand betrieben? | Z-Dioden sind Si-Dioden, die in Sperrrichtung betrieben werden. Übersteigt die Eingangsspannung die Z-Spannung, wird die Z-Diode niederohmig. Der Z-Strom muss dann duch einen Vorwiederstand begrenzt werden, damit die Z-Diode nicht zerstört wird. |
| Welcher grundsätzliche Unterschied besteht zwischen Zweipuls- und Einpuls-Gleichrichterschaltungen | Zweipulsschaltungen nützen beide Halbwellen der Wechselspannung aus, die Einpulsschaltung nur eine. Die Ausgangsspannung ist daher höher. Wegen der unsymmetrischen Netzbelastung und des impulsförmigen Stromverlaufs werden Einpulsschaltungen nur noch selten eingesetzt, z.B bein einfachen Ladegeräten. |
| Welche Phasenverschiebung besteht zwischen Spannung und Strom in einem Schwingkreis Resonanz? | 0 Grad |
| Ist der Widersstand einer Spule bei Wechselstrom grösser oder kleiner als bei Gleichstrom? Begründen Sie ihre Antwort | Der Widertand wird bei Wechselstrom grösser, da zum Wirkwiderstand des Spulendrahtes der Blindwiderstand der Spuleninduktivität hinzukommt. |
| Erklären Sie die Funktion eines LDR. Was heisst LDR ausgeschrieben? Nennen Sie mögliche Anwendungen für einen LDR und zeichnen Sie das Schaltzeichen | Ein LDR ( Fotowiderstand) ist ein Halbleiter, dessen Wierstandswert lichtabhängig ist. LDR bedeutet Light Dependent Resistor |
| Was ist ein VDR? Schreiben Sie den Begriff aus, beschreiben Sie die Funktion und zeigen Sie die I(U)- Kennlinie mit einem Diagramm auf. Zeichnen Sie das Schaltszeichen | VDR bedeutet Voltage Dependent Resistor. Mit zunehmender Spannung nimmt der Strom durch den VDR (auch Varistor) zuerst wenig dann immer stärker zu. Varistoren werden zur Spanungsbegrenzung, zum Überstpannungs- und Transistorenschutz eingesetzt |
| Beschreiben Sie den prinzipiellen Aufbau eines Dimmers. | Ein Dimmer mit Phasenanschnittsteuerung kann z.B zwei antiparallel geschaltete Thyristoren ( Triac) und eine Steuerschaltung zur Phasenanschnittsteuerung enthalten. Diese besteht aus einem RC-Glied mit DIAC. Mit einem Entstörkondensator (C3) und einer Schutzdrossel (L1) wird der Triac geschützt. |
| Zu welchem Bauteil gehört folgende Kennlinie? Zeichnen Sie das Schaltzeichen | Answer Text |
| Welche drei logischen Grundfunktionen werden durch die folgenden NAND-Schaltung nachgebildet? | a) NOT-Element b) AND-Element c) OR-Element |
| Zeichnen Sie für folgende Steuerung den Logikplan die Wahrheitstabelle. | Answer Text |
| Ordnen Sie die Funktionen a) NOT, b) AND, c) OR, d) NAND, e) NOR den nachstehenden Funktionsgleichungen 1-8 zu. | 1) NAND 2)NOR 3) NOT 4).- 5) NOR 6)NAND 7) AND 8) OR |
| Welche Lampe(n) H1 bis H3 in der Schaltung leuchten nie d.h. sind unabhängig von der Eingangssignalen an a, b und c? | d) nur H2 |
| Question Text | Lösung e) |
| Question Text | Answer Text |
| Um welche Gleichrichterschaltung handelt es sich beim abgebildeten Spannungsverlauf? | Um eine Einpuls-Einwegschaltung mit Kondensatorbelastung |
| Wie nennt man die drei Schichten bzw. Anschlüssen eines bipolaren Transistor? | Emitter, Basis und Kollektor |
| Question Text | Answer Text |
| Question Text | Answer Text |
| Question Text | Answer Text |
| Was versteht man unter Dotieren eines Halbleiterwerkstoffes? | Das Einbrigen von Fremdatomen. |
| Welche 2 Typen von Heissleitern werden unterschieden? Geben Sie zu beiden Typen eine kurze Beschreibung. | Fremderwärmte und Eigenerwärmte Heissleiter. Fremerwärmte dürfen durch den durchfliessenden Strom nur unmerklich aufgeheizt werden. Eigenerwärmte dürfen hingegen durch die Umgebungstemperatur kaum beeinflusst werden. |
| Question Text | Answer Text |
| Welche Gleichung drückt die Funktion des dargestellten Elements aus? | 4) |
| Zu welchem der Elemente gehört die Wahrheitstabelle? | 4) |
| Ermitteln Sie die Funktionsgleichung von diesem logischen Schaltnetz. | |
| In der verkürtzten Wahrheitstabelle sind bei den aufgeführten Zeilen die Ausgangssignale,,1". | BA |
|

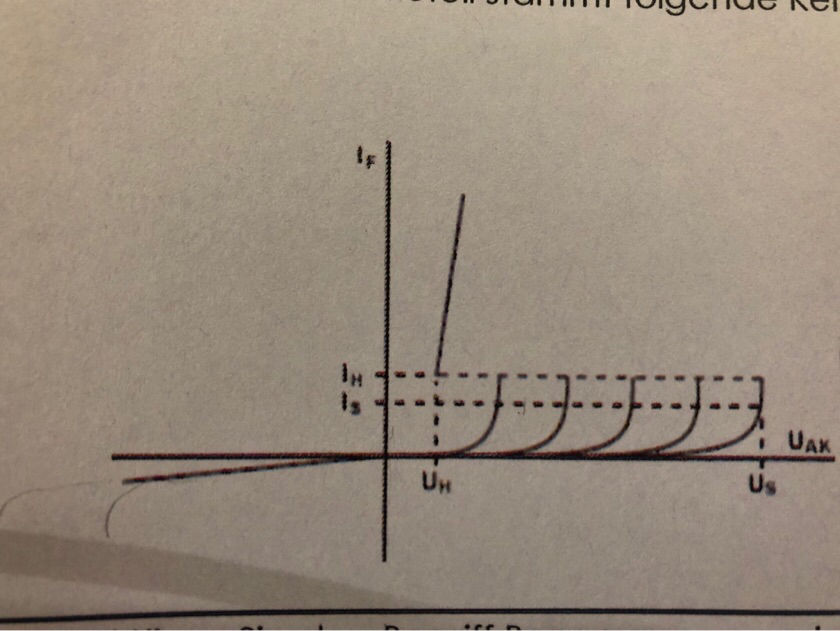

Von welchem Bauteil stammt folgende Kennlinie?
Image:
Mobile Uploads (image/jpeg)
|
Thyristor |
| Erklären Sie den Begriff Brummspannung im Zusammenhang mit der Ausgangsspannung an einem Gleichrichter. Wie kann der Brummspannungsanteil reduziert werden? | Trotz Glättung der Eingansspannung ist nach einem Gleichrichter keine ideale Gleichspannung vorhanden. Die Restwelligkeit der geglätteten Wechselspannung wird Brummspannung genannt. Zur Verringerung des Brummanteils werden meist RC- oder LC-Siebglieder nachgeschaltet |
|

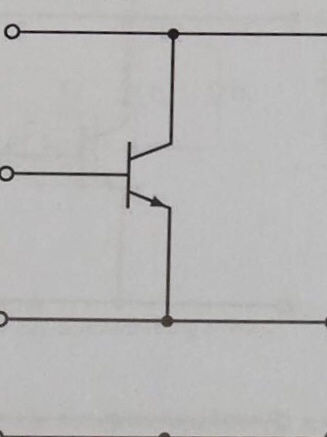

Beschriften Sie dienGrafik mit folgenden Daten am richtigen Ort. Ube, Uc, Ib, Ic und Ie
Image:
Mobile Uploads (image/jpeg)
|
In Bearbeitung |
| Wofür werden Transistoren in Schaltungen eingesetzt? | Transistoren werden für Anpassung von Spannung, als Schalter und als Verstärker eingesetzt. |
| Was versteht man unter einem Triac? | Ein Triac ist ein Thyristorbauelement für Wechselstrom, das nach Zündung in beide Richtungen leitet. |
| Welches Lämpchen leuchtet jeweils bei welcher Schaltstellung? | a) L1 leuchtet nie L2 leuchtet bei Schaltstellung B und C b) L1 leuchtet bei Schaltstellung B und C L2 leuchtet bei Schalterstellung B und C |
| Welche Aufgaben haben Tiefpässe? Zeichnen Sie eine mögliche Tiefpass- Schaltung. | B.A |
| Nennen Sie die wichtigsten Anwendung für Thyristoren. | Steuerbare Gleichrichter und kontaklose Schalter. |
| Nennen Sie 3 Typen von Solarzellen und erklären Sie kurz deren Aufbau? | Monokristalline: aus Wafern. Wirkungsgrad 15-23%, teuer Polykristalline: aus Scheibe, am meisten verbreitet, Wirkungsgrad 12-18% Amorphe: aus dünnen, nicht krisallinen Siliziumschich, in Taschenrechnern oder Uhren, Wirkungsgrad 5-11.5% |
| Eine Wahrheitstabelle hat fünf Eingänge A0 bis A4. Wie viel Zeilen hat diese Wahrheitstabelle? | 2 hoch 5 = 32 |
