Mauerwerksbögen

Description

Kenntnisprüfung Mauerwerksbögen
Frank Holtgräwe
Flashcards by Frank Holtgräwe, updated more than 1 year ago
Frank Holtgräwe
Created by Frank Holtgräwe over 8 years ago
390
0

Resource summary

Question Answer
Welche Angaben braucht man für die Herstellung eines Korbbogens? Spannweite & Stichhöhe
Welche minimale Stichhöhe darf beim Segmentbogen nicht unterschritten werden? 1/12 der Spannweite
In welchem Verhältnis stehen Radius und Spannweite beim Rundbogen? im Verhältnis 1 : 2
Welche Aufgaben haben Mauerbögen? Sie leiten die auftretenden Lasten in die Wiederlager ab.
Welche gebräuchliche Formen gibt es bei Spitzbögen? -normaler Spitzbogen - gedrückter Spitzbogen - überhöhter Spitzbogen
Nenne die Mindes Fugendicke nach DIN EN 1996-2 ( DIN 1053-1) in der Bogenleibung. Sie soll mind. 0,5 cm betragen
Nenne die maximale Fugendicke nach DIN EN 1996-2 (DIN 1053-1) am Bogenrücken. Sie soll nicht größer als 2 cm betragen
Bis zu welcher Spannweite darf ein „scheitrechter Bogen“ gemauert werden? Bis zu einer Spannweite von 1,26 m
Welche Konstruktionsarten für Korbbögen gibt es? - drei Mittelpunkte - fünf Mittelpunkte - Gitterverfahren
Nennen Sie die am häufigsten vorkommenden Bogenformen. Rundbogen, Segmentbogen, Korbbogen, Spitzbogen, einhüftiger Bogen.
Welche Eigenschaften müssen Mauersteine für das Bogenmauerwerk besitzen? Mauersteine für Mauerwerksbögen müssen aufgrund der großen Druckkräfte im Bogen druckfest sein. D.h. die Mauersteine müssen mindestens die Festigkeitsklasse 12 N/mm2 besitzen.

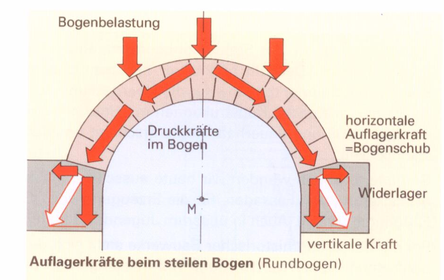

Erklären Sie die Tragweise von Bögen. Die Belastung wird über den Bogen in die Wiederlager abgeleitet.

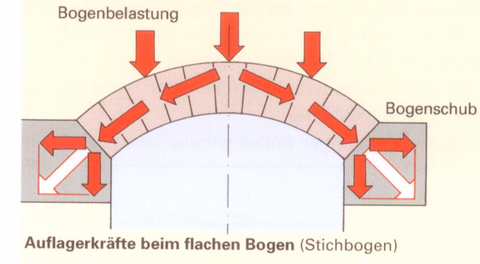

Welcher Zusammenhang besteht zwischen Bogenform und Bogenschub? Je flacher ein Bogen ist, desto größer sind die horizontalen Schubkräfte.
Welche Werkstoffe kommen für Lehrbögen in Frage? Die Lehrbögen werden aus Holz (Brett-Tafeln) oder plattenförmigen Holzwerkstoffen angefertigt.
Welche Widerlagerneigung soll beim Scheitrechten Bogen angelegt werden? 8 : 1 bis 6 : 1 im Verhältnis zur Senkrechten
Welche Regel gilt für die Stichhöhe beim Scheitrechten Bogen? ein bis zwei cm
Welche maximale Stichhöhe darf beim Segmentbogen nicht überschritten werden? 1 / 6 der Spannweite
