| Question | Answer |

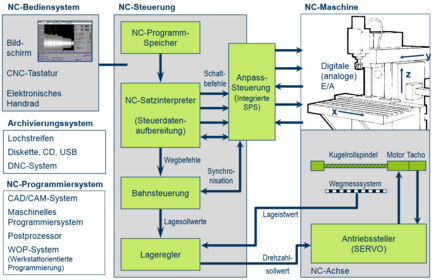

| 1. Skizzieren Sie die grobe Struktur eines NC-Systems und beschreiben Sie daran die prinzipielle Funktionsweise einer NC-Maschine | |
| 2. Erläutern Sie den Unterschied zwischen Punkt-, Strecken-und Bahnsteuerung bei einem NC-System. | Punktsteuerung a) gesteuerte Bewegung aufgrund von Daten des Steuerprogramms, das die anzufahrende Position enthält, b)die Bewegungen in den verschiedenen Achsrichtungen ohne vorgegebenen funktionalen Zusammenhang erfolgen. -->Das Werkzeug ist nicht im Eingriff |
| 2. Streckensteuerung | Streckensteuerung a)jede gesteuerte Bewegung erfolgt aufgr. von Daten des Steuerprogramms ,die sowohl die nächste anzufahrende Position als auch die geforderte Vorschubgeschwindigkeit zu jener Position enthaltet, b)die Bewegungen in den verschiedenen Achsrichtungen ohne von der Steuerung vorgegebenen funktionalen Zusammenhang erfolgen --->Das Werkzeug kann im Eingriff |
| 2. Bahnsteuerung | Bahnsteuerung a)zwei oder mehr numerisch gesteuerte Bewegungen aufgrund von Daten des Steuerprogramms erfolgen, die die nächste anzufahrende Position, die Art der dabei zu durchfahrenden Bahn und die Vorschubgeschwindigkeit für die Bewegung enthalten, b)die Bewegungen in den Achsrichtungen relativ zueinander so gesteuert werden, dass die gewünschte Kontur mit der programmierten Vorschubgeschwindigkeit erzeugt wird. |
| 3. Erklären Sie die Begriffe Abschaltkreis, Lageregelkreis, Interpolation und Geschwindigkeitsführung. | Interpolation Der Interpolator berechnet von der Start-zur Zielposition eines Satzes alle auf einer mathematisch definierbaren Kurve liegenden Bahnstützpunkte für die beteiligten Achsen. |
| 3. Geschwindigkeitsführung | hat die Aufgabe, die Sollposition auf der Bahn in Abhängigkeit der Zeit zu führen. s = f (ds, t, v, a, r). |
| 4. Skizzieren Sie die Geschwindigkeitsführung einer Achse mit und ohne Ruckbegrenzung. | |
| 4. | |
| 5. Erläutern Sie den Aufbau eines NC- Programms nach DIN 66025. Wie werden Geraden und Kreise, die Vorschubgeschwindigkeit und der Werkzeugaufruf beim Drehen programmiert? | ... |
| 6. Was ist die Blockzykluszeit? Welchen Einfluss hat der Interpolationstakt auf den Bewegungsablauf der Werkzeugmaschine ? | Blockzykluszeit bestimmt, wie lang die Durchlaufzeit eines NC-Satzes vom Interpreter bis zur Interpolationstask ist. Ein Maß, um zu beurteilen, ob sich eine Steuerung dafür eignet, eine durch Geraden angenäherte Kontur abzufah. Die Blockzykluszeit begrenzt die max. mögliche Bahngeschwindigkeit |
| 7. Wozu dient die Look-Ahead-Funktion? | -Die Geschwin. muss mehrere NC-Sätze betrachtenwerden, um auf die programmierte geschwindigkeit zu beschleunigen bzw. rechzeitig abbremsen -Eckenverschleifung -wichtig bei kurzen NC-Maschinen |
| 8. Welche Aufgabe hat die Betriebsart Referenzpunkt fahren? | Anfahren des Referenzpunktes in allen Achsen nach einstellbaren Suchstrategien |
| 9. Welche Festlegungen gibt es in der DIN 66 217 zu den Koordinatenachsen und Bewegungsrichtungen an NC- Maschinen? Erklären Sie diese Festlegungen am Beispiel einer Drehmaschine. | -rechtshändige, rechtwinklige Koordi. mit den Achsen X, Y, Z ist auf die Hauptführungsbahnen der Maschine ausgerichtet - bezieht sich auf das in der Maschine eingespannte Werkstück -Achse liegt parallel zur Rotationsachse der Hauptspindel -Die Drehachsen erhalten die Bezeichnungen A, B, C und werden den Achsen X, Y, Z zugeordnet. -Die positive Drehrichtung entspricht der “Rechtsschraubenregel” |
| 10. Nennen Sie die Bezugspunkte an NC-Maschinen und beschreiben Sie diese anhand einer Skizze |
