| Question | Answer |
| Wie kann man einen Zustand oder eine Aktivität verfeinern? | Aktivitätsdiagramm: In dem man für eine Aktivität einen Subdiagramm erstellt mit dem Zeichen à Gabel Zustandsdiagramm: Mit der Oder und Und-Verfeinerung ebenfalls muss dafür ein subdiagramm erstellt werden |
| Welche Verhaltensdiagramme setzen nicht zwingend Strukturmodellierung voraus? | Verhaltensdiagramm Zustandsdiagramm Aktivitätsdiagramm |
| Was kann man im UML Sequenzdiagramm beschreiben? | Den Informationsaustausch zwischen Objekten in zeitlicher Reihenfolge |
| Wer besitzt die Methode bei zwei Interaktionspartnern im Sequenzdiagramm bei einem Aufruf? | Die Methode gehört zum aufgerufenen Interaktionspartner. |
| Welche Kontrollstrukturen gibt es? (Sequenzdiagramm) | Nebenläufigkeit, Synchronisation Verzweigung Vereinigung Objektfluss, Verweildauer von Token Kausalität Bedingungen Schleifen. |
| Was ist der Unterschied zwischen Sequenz und Kommunikationsdiagramm? | Strukturelle Aspekte gehen vor zeitliche Aspekte beim Kommunikationsprogramm |
| Wie kann ich ein Sequenzdiagramm modularisieren? | Man kann mit ref sich Module bauen und diese wiederum woanders neuverwenden. |
| Beschreibe ein Sequenzdiagramm? | Modellierung von Interaktionen Fokus: Modellierung auf Typebene |
| Beschreibe ein Komponentendiagramm? | Darstellung der Systemstruktur in Komponenten zur Laufzeit |
| Welche Darstellungsweisen der Interaktion zwischen zwei Komponenten gibt es? | |
| Was ist Blackbox und Whitebox? | Blackbox: externe Ansicht, Komponente von außen, einfacher Whitebox: Intern, wie die Komponente definiert ist |
| Beschreibe ein Zustandsdiagramm | Internes Objektverhalten |
| Was modelliert das UML Zustandsdiagramm? | Zustände von Objekten |
| Was ist ein Zustand? | Die Werte aller Attribute eines Objekts zu einem gewissen Zeitpunkt |
| Was kann ich in den Zustandsknoten angeben? | entry, do, exit, (zusätzlichen Zustand) |
| Beschreibung aktivitätsdiagramm | objektübergreifende Aktionen mit Kontrollfluss und ggf. Objektfluss |

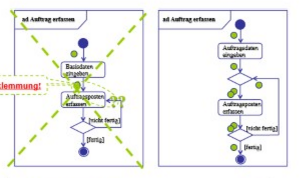

| Verklemmung | |

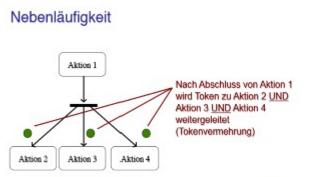

| Nebenläufigkeit | |
| Vereinigung | |
| Synchronisation | |

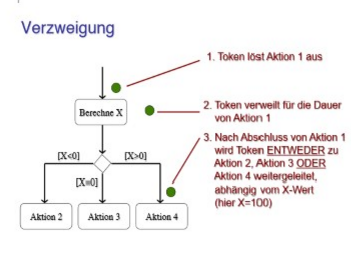

| Verzweigung | |
| Wie und Wo kann ich Verhaltens und Strukturmodellierung zusammenbringen? | Beim Aktivitätsdiagramm (Wo). Mit Objektfluss (Wie). |

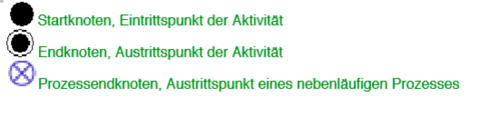

| Beschreibe den Unterschied zwischen Aktivitäts- und Prozessendknoten und stelle sie dar: | |
| Was kann man durch ein Klassendiagramm ausdrücken? | Klassen (Methoden und Attributen), Interfaces, Beziehungen : Assoziation, Komposition, Aggregation Kapselungen: private, public |
| Wie kann man die Lesbarkeit erhöhen? | Indem man das Klassendiagramm mit Attributen, Methoden und Eigenschaften verfeinert |
| Was sind Multiplizitäten und wo sind sie möglich? | Die Multiplizität einer Klasse gibt an, wie viele Objekte der einen Klasse mit Objekten einer anderen Klasse verbunden sein können oder verbunden sein müssen. Sie müssen an der Assoziation stehen (wenn sie angegeben werden). |
| inkrementell vs iterativ | inkrementell: fertigstellen, ausliefern von Systemteilen iterativ: schrittweise Verfeinerung des Gesamtsystems |
| inkrementell vorteile | flexibel bei variierenden Anforderungen |
| inkrementell nachteil | kein Gesamtüberblick keine Terminierung bei immer neuen Wünschen |
| vorteil iterativ | Gesamtüberblick |
| Nachteil iterativ | unflexibel |
| Modell der Kommunikation |
