Question | Answer |
Vor-/Nachteile PLAs | + übersichtlich + Wartungsfreundlich (Herstellung, Test, Betrieb) - Realisierungsaufwand höher |
Struktur eines PLA | Gitterförmige Verdrahtung, bei der sich an den Kreuzungspunkten einheitliche Bausteine befinden. |
Verschiedene Einheitsbausteine | 1. Identer 2. Addierer 3. Mutliplizierer 4. Negat-Multiplizierer |
Identer | |
Addierer | |
Multiplizierer | |
Negat-Multiplizierer | |

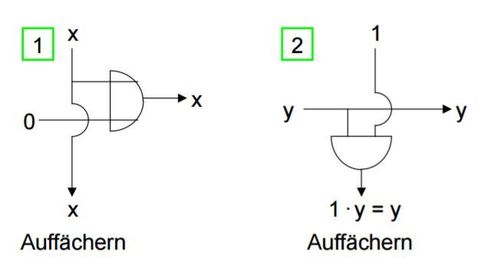

"Auffächern" | |
"Komplement" | |
Logischer Aufbau eines PLA | (n+m) x k - Matrix - Anlegen von Einsen in der ersten Reihe - Anlegen von Nullen in der ersten Spalte |
Beispiel PLA (u,v) = (¬xz+xyz, xz+xy¬z) | |
Normierter PLA-Aufbau | Bilden von Produkten in Spalten Bilden von Summen in Zeilen |
Normiertes PLA für folgende Funktion: xyz + xy¬z + x¬yz + ¬x¬yz | |
Zwei Arten von PLA-Programmierung | 1. Hardwaremässig: geeignete Ätzung entsprechend Muster 1, 2 oder 3. Kann nicht mehr rückgängig gemacht werden. 2. Softwaremässig: Zusätzliche Inputs s,t um Bausteinverhalten festzulegen. |

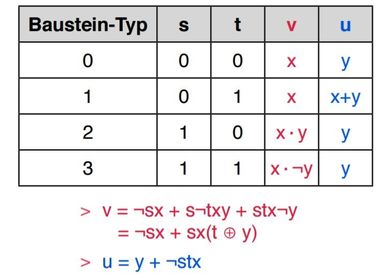

Implementation der Zusatzleitungen | |

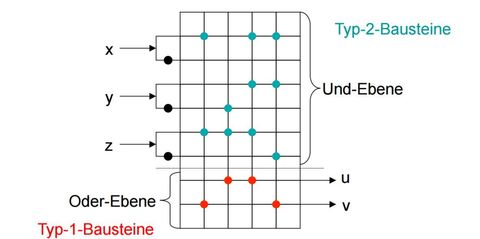

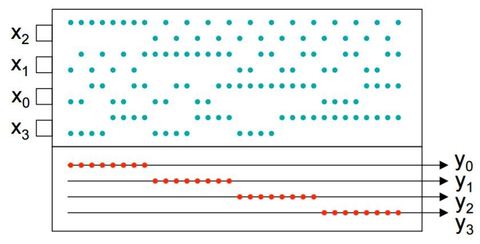

Punktorientiere PLA-Darstellung | |
Programmierbare AND-Logik (PAL) | ODER-Ebene (rot) fest verdrahtet UND-Ebene (blau) programmierbar |
Reduzieren von Redundanzen in einem PAL | 1. Überdeckungsmatrix: Reduzieren der Produktterme und somit Anzahl Spalten 2. Faltung: Reduzierung der Zeilen durch Belegung einer Zeile mit mehreren Signalen. Verbindungsdraht wird z.T. unterbrochen. |
Beispiel Überdeckungsmatrix | |

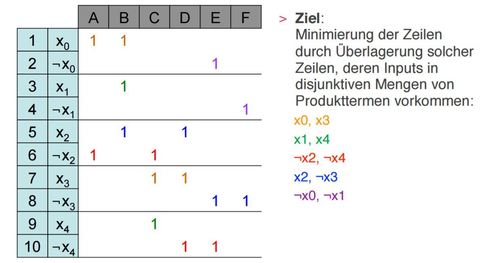

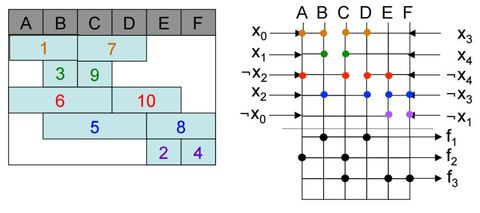

Beispiel Faltung | |

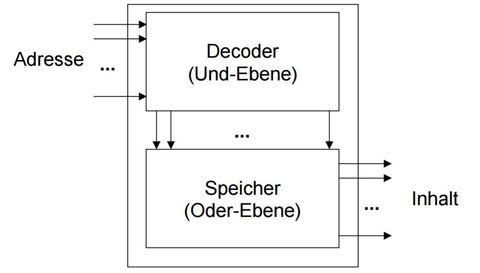

Read Only Memory (ROM) | |

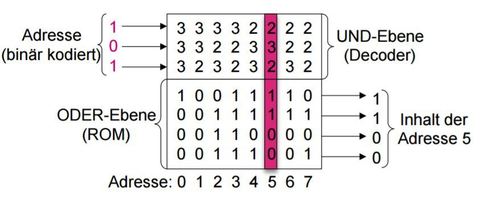

Beispiel ROM: Speicherabruf mit Addresse 101 | "3-Baustein steht für 0" "2-Baustein steht für 1" |

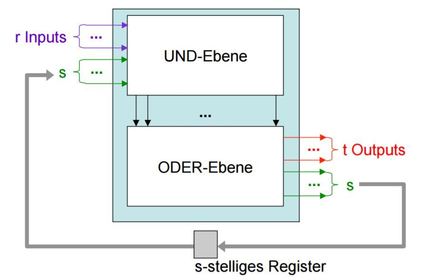

Schaltwerk-Realisierung mit PLA | |

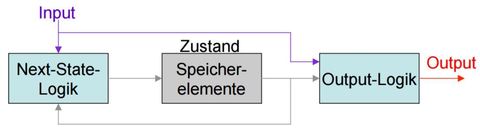

Prinzip: Sequentieller Rechner | Next-State-Logik berechnet Folgezustand Output-Logik berechnet Output => Realisierung eines Schaltwerks |

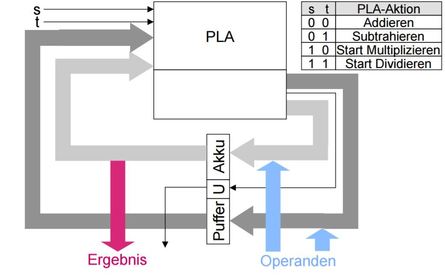

Beispiel: Steuerbefehle eines Addierers in PLA | |
Mikroprogrammierung | Je nach Operation müssen verschiedene Schritte durchgeführt werden (Addition, Subtraktion, ...). Diese Schritte sind alle als Steuersignale codiert. Der Ablauf dieser Schritte/Steuersignale (Bitfolgen) wird in einer separaten ROM gespeichert. Dies nennt man Mikroprogrammierung. |
