DIAPOSITIVAS

MODELO OSI

b4c6b88e-743f-49e4-a72e-c0caecd0ed31 (image/jpg)



Los procesos de comunicación son divididos en siete capas.las capas se dividen porque:* crea independencia * Reduce la complejidad * Facilita diseño* Asegura tecnología interoperable


Caption: :

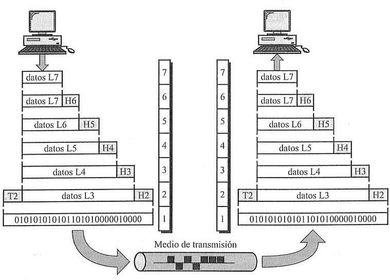

* La comunicación es entre capas similares *Las normas y convenciones se le denominan colectivamente protocolo de la capa n .PROTOCOLO: un protocolo es  un conjunto de normas, o acuerdos que determinan el formato y la transmicion de datos * Cada capa en el modelo osi en el origen debe comunicarse con su capa igual en el lugar destino *cada protocolo de capa intercambia información que se conoce como unidades de datos  de protocolo, entre capas iguales.

1a8a6dab-187b-42cf-a878-bf8a05ad9aaa (image/jpg)

DESCRIPCIÓN DE LAS DISTINTAS CAPAS

73eff97d-b7a0-4aa6-b381-2c5f6205c617 (image/jpg)

CAPA FÍSICA DEL MODELO OSI

61ba6f77-e93c-479d-a2b0-5ce39cda9c90 (image/jpg)

* Interfaces:-especificaciones eléctricas.* Componentes:- sistema de cableado - Adaptadores (conexión al medio)- Diseño de conectores y asignación de pines.-Hubs, Repetidores- Tarjeta de red

18bf3287-6396-45fe-9144-d086032c97c8 (image/jpg)

Transmite marco de datos entre hosts que comparten el mismo medio físico - Contiene una subcapa MAC - direcciones físicas para identificar a los dispositivos- Detectar y corregir errores sus componentes son: NICs, switches y Bridges Los sw la utilizan para filtrar y reenviar los datos entre otras cosas

 CAPA DE ENLACE FÍSICO

7a593151-60fc-464d-a773-af0e0147a886 (image/jpg)

Esta capa provee un sistema de direccionamiento de extremo a extremo.es para que un paquete pueda ser enrutado a través de muchas redes (enrutamiento estático y dinámico)Existen las direcciones lógicas de la capa de redresuelve los problemas de las interconexiones de redes heterogéneas  y se encarga del filtraje

CAPA DE RED

c047191c-2c48-4cf4-95b1-786b8af278d4 (image/png)

CAPA DE TRANSPORTE

Ofrece comunicación de extremo a extremo a través de redes TIPO DE COMUNICACIONES:* Orientada a la conexión * Sin conexión - Tiene control fijo - Rearmado correcto de segmentos de datos- Permite compartir el mismo enlace físico entre varias sesiones

CAPA DE SESIÓN

1e1b6de7-30a3-481c-a204-96548f59d4ac (image/jpg)

Esta capa proporciona comunicación entre hosts Establece, administra y finaliza las sesiones entre dos hosts que se están comunicando Proporciona servicio a a la capa de presentación Sincroniza el dialogo entre las capas de presentación y administra su intercambio de datos.Se puede comparar con diálogos y conversaciones

CAPA DE PRESENTACIÓN

135e672b-4125-4c5c-bef6-6c7c120a13d3 (image/jpg)

Esta capa garantiza que la información que envía la capa de aplicación de un sistema pueda ser leída por la capa de aplicación de otro .Traduce entre varios formatos de datos utilizando un formato común

66391101-78f7-4a7b-ac4c-764748dc31ec (image/jpg)

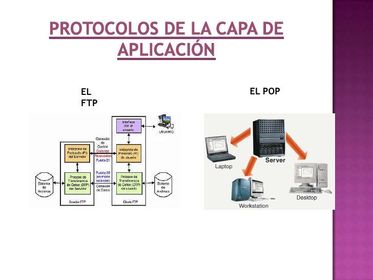

CAPA DE APLICACIÓN

Esta capa es la mas cercana al usuario: suministra servicio de red a las aplicaciones del usuario.Un ejemplo es : Los navegadores de web y Clientes de mensajería

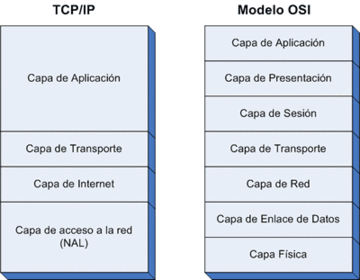

MODELO TCP/IP


TCP: Transmisión control protocolIP: Internet Protocol*APLICACION: Compuesto por las aplicaciones de red - SSH, SMTP, HTTP, MESSENGER, SKYPE, ETC.*TRANSPORTE: Transferencia de datos host-host para una aplicacion especifica-TCP, UDP, SCTP(200), DCP(2006)*RED: Ruteo de detagramas desde fuente a destino - IP, PROTOCOLOS DE RUTEO * ENLACE: Transferencia de datos entre elementos vecinos en la red.-PP, ETHERNET, WIFI*FISICO: Trannsporte de bits " en el cable"

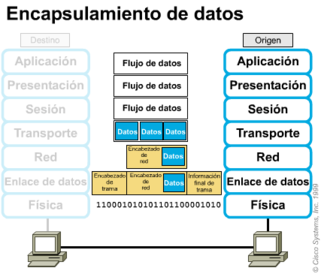

ENCAPSULAMIENTO

56574e6d-e3b8-413b-a635-7f9a4b9afd2f (image/png)

Es una unidad de información intercambiadas por las distintas capas: Mensajes de nivel aplicación. segmentos de la capa transportes. data gramas en capa de red y frames en cada enlace de datos. cada capa agrega su propio encabezado
