La proyección cartográfica o proyección geográfica es un sistema de representación gráfico que establece una relación ordenada entre los puntos de la superficie curva de la Tierra y los de una superficie plana (mapa).En un sistema de coordenadas proyectadas, los puntos se identifican por las coordenadas cartesianas (x e y) en una malla cuyo origen depende de los casos. Este tipo de coordenadas se obtienen matemáticamente a partir de las coordenadas geográficas (longitud y latitud), que no son proyectadas.

Propiedades de la proyección cartográfica

Se suelen establecer clasificaciones en función de su principal propiedad; el tipo de superficie sobre la que se realiza la proyección: cenital (un plano), cilíndrica (un cilindro) o cónica (un cono); así como la disposición relativa entre la superficie terrestre y la superficie de proyección (plano, cilindro o cono) pudiendo ser tangente, secante u oblicua. Según la propiedad que posea una proyección puede distinguirse entre: proyecciones equidistantes, si conserva las distancias. proyecciones equivalentes, si conservan las superficies. proyecciones conformes, si conservan las formas (o, lo que es lo mismo, los ángulos).

https://www.youtube.com/watch?v=Kj5VVjLh_xo (Embed)

Tipos de proyecciones cartográficas

Dependiendo de cuál sea el punto que se considere como centro del mapa, se distingue entre proyecciones polares, cuyo centro es uno de los polos; ecuatoriales, cuyo centro es la intersección entre la línea del Ecuador y un meridiano; y oblicuas o inclinadas, cuyo centro es cualquier otro punto.

Se distinguen tres tipos de proyecciones básicas: cilíndricas, cónicas y azimutales.

Proyección cilíndrica

La proyección de Mercator, que revolucionó la cartografía, es cilíndrica y conforme en ella, se proyecta el globo terrestre sobre una superficie cilíndrica. Es una de las más utilizadas, aunque por lo general en forma modificada, debido a las grandes distorsiones que ofrece en las zonas de latitud elevada, lo que impide apreciar a las regiones polares en su verdadera proporción.  Proyección de Mercator Proyección de Peters Proyección de Robinson

b36683d5-bec9-43a7-a0a0-49533a71d79d (image/jpg)

4fb81009-17cc-455b-9946-69a69dc485c9 (image/png)

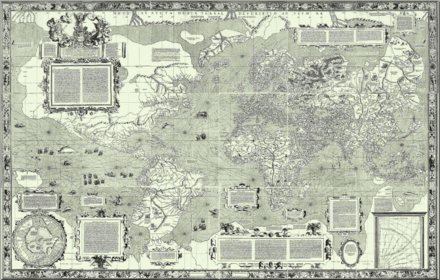

Caption: : Proyección de Mercator

26017819-c96c-4235-a9c0-0564f179d22e (image/jpg)

Caption: : Proyección de Robinson

Proyección cónica

La proyección cónica se obtiene proyectando los elementos de la superficie esférica terrestre sobre una superficie cónica tangente, situando el vértice en el eje que une los dos polos. Aunque las formas presentadas son de los polos, los cartógrafos utilizan este tipo de proyección para ver los países y continentes. Hay diversos tipos de proyecciones cónicas: Proyección cónica simple Proyección conforme de Lambert Proyección cónica múltiple

da2eb611-3afd-4af8-a0d2-502a25b9dd52 (image/jpg)

6856c122-802e-46ac-896e-e910986bce7b (image/jpg)

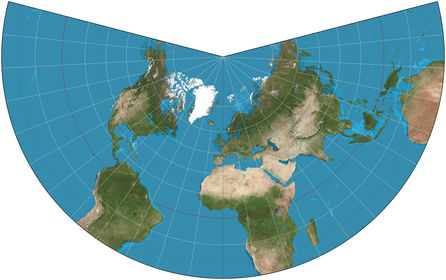

Caption: : La proyección cónica conforme de Lambert con paralelos estándar a 20°N y 50°N. la proyección extiende hacia el infinito hacia el sur, y por eso se ha cortada en los 30°S.

83bea580-de72-4348-bfe3-044850eca906 (image/jpg)

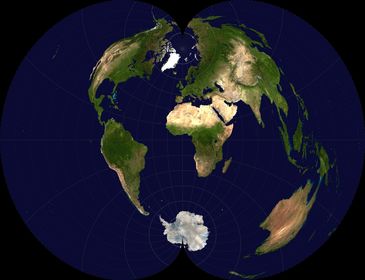

Caption: : Proyección policónica del mundo

Proyección azimutal, cenital o polar

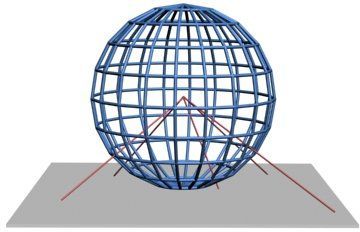

En este caso se proyecta una porción de la Tierra sobre un plano tangente al globo en un punto seleccionado, obteniéndose una imagen similar a la visión de la Tierra desde un punto interior o exterior. Este tipo de proyección se relaciona principalmente con los polos y hemisferios. Tipos de proyecciones: Proyección ortográfica Proyección estereográfica Proyección gnomónica Proyección acimutal de Lambert

c11c96f3-d9ae-4558-b637-0bbf428ff404 (image/jpg)

a6ca7bab-308c-4332-9002-3b66ebe56869 (image/jpg)

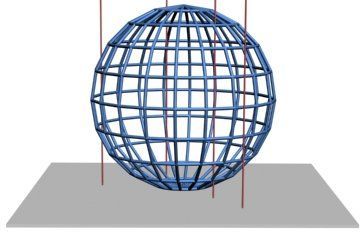

Caption: : La proyección ortográfica es un sistema de representación gráfica que consiste en representar elementos geométricos o volúmenes en un plano mediante proyección ortogonal. Se obtiene de modo similar a la «sombra» generada por un «foco de luz» procedente de una fuente muy lejana. Su aspecto es el de una fotografía de la Tierra.

118f3c88-8024-4641-8163-76823e61a741 (image/jpg)

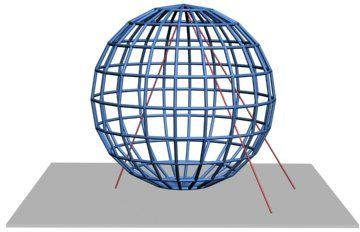

Caption: : La proyección estereográfica es un sistema de representación gráfico en el cual se proyecta la superficie de una esfera sobre un plano mediante un conjunto de rectas que pasan por un punto, o foco. El plano de proyección es tangente a la esfera, o paralelo a éste, y el foco es el punto de la esfera diametralmente opuesto al punto de tangencia del plano con la esfera.

b9795ec1-cb3a-4f2e-8e07-60f125e7001a (image/png)

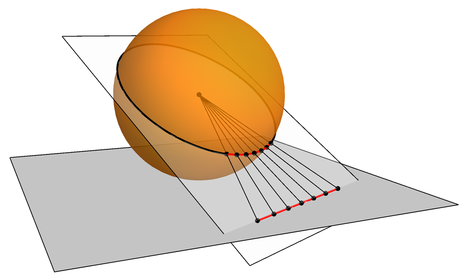

Caption: : La proyección gnomónica (denominada también como proyección central1 ) es una proyección geográfica caracterizada por tener simetría radial alrededor del punto central (perspectiva centrográfica)

b6fd709e-fbc4-46a3-a2f3-952425a0d2b1 (image/jpg)

Caption: : La proyección acimutal equivalente de Lambert conserva deliberadamente las áreas. No debe ser confundida con la Proyección Conforme Cónica de Lambert que es muy utilizada en navegación aérea. La proyección azimutal equivalente de Lambert no es conforme, es decir, no mantiene el valor real de los ángulos tras realizar la proyección.

3e4dcca7-5642-41a9-9195-f37dfeaa0977 (image/jpg)

Caption: : La proyección de Robinson fue adoptada por la revista National Geographic en 1988 pero abandonada alrededor de 1997 a cambio de la proyección de Winkel-Tripel.

17cca227-d6fb-43d3-9ce1-5871b0556b6c (image/jpg)

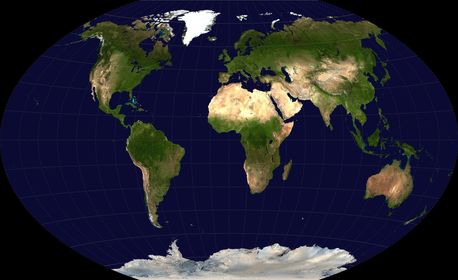

Caption: : Mapamundi en proyección de Winkel-Tripel.
