| Question | Answer |
| I diagrammi UML dei casi d’uso | - UML (Unified Modeling Language) permette di rappresentare i casi d’uso grazie agli Use Case Diagram. - gli Use Case Diagram mostrano come i casi d’uso sono collegati con gli attori e tra di essi. |

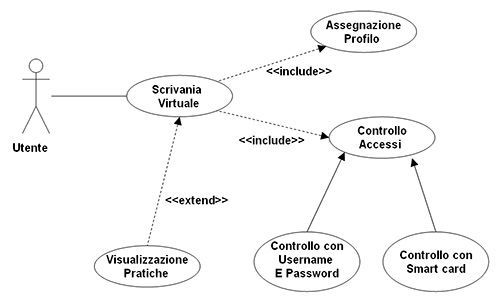

| example of UML | |
| ATTORE | Rappresenta un utente, un'organizzazione o un sistema esterno che interagisce con l'applicazione o il sistema. Un attore è un tipo di elemento che può non essere umano. |
| L’associazione | - l’attore esegue il caso d’uso - l’attore fornisce informazioni al caso d’uso - l’attore riceve informazioni dal caso d’uso |
| Caso di utilizzo | Rappresenta le azioni eseguite da uno o più attori per il perseguimento di un obiettivo specifico. Un caso di utilizzo è un tipo di elemento. |
| Include | Un caso di utilizzo di inclusione chiama il caso di utilizzo incluso. L'inclusione viene usata per mostrare come un caso di utilizzo venga suddiviso in passaggi più piccoli. Il caso di utilizzo incluso viene inserito all'estremità della freccia. |
| Extend | Un caso di utilizzo di estensione aggiunge gli obiettivi e passaggi per il caso di utilizzo esteso. Le estensioni possono essere usate solo in determinate condizioni. Il caso di utilizzo esteso viene inserito all'estremità della freccia. |
