É um conjunto de conexões
físicas (cabos e pistas de
circuitos impressos), que são
usadas para comunicação da
CPU com as memórias,
periféricos etc.
Características
Os barramentos são divididos
em três subconjuntos e tem o
seu desempenho medido pela
sua capacidade máxima de
transmissão de dados.
Largura
Seu desempenho é medido pela sua
largura, a quantidade de informação
(em bits normalmente) que ele
consegue transmitir, por exemplo: 8,
16, 32bits etc.
Subconjuntos
Barramento de endereços é por onde indica o
local onde os dados solicitados estão
armazenados na memória.
Barramento de dados é por onde acontece a
troca de instruções, através deste
barramento que a CPU solicita e recebe
informações.
Barramento de controle é quem exatamente controla
esses acessos e a comunicação da CPU com os demais
componentes.
Barramento de
sistema
É todo barramento
interno que possibilita
a conexão entre o
processador e os
demais dispositivos
Barramento de
Entrada/Saída
Paralelo

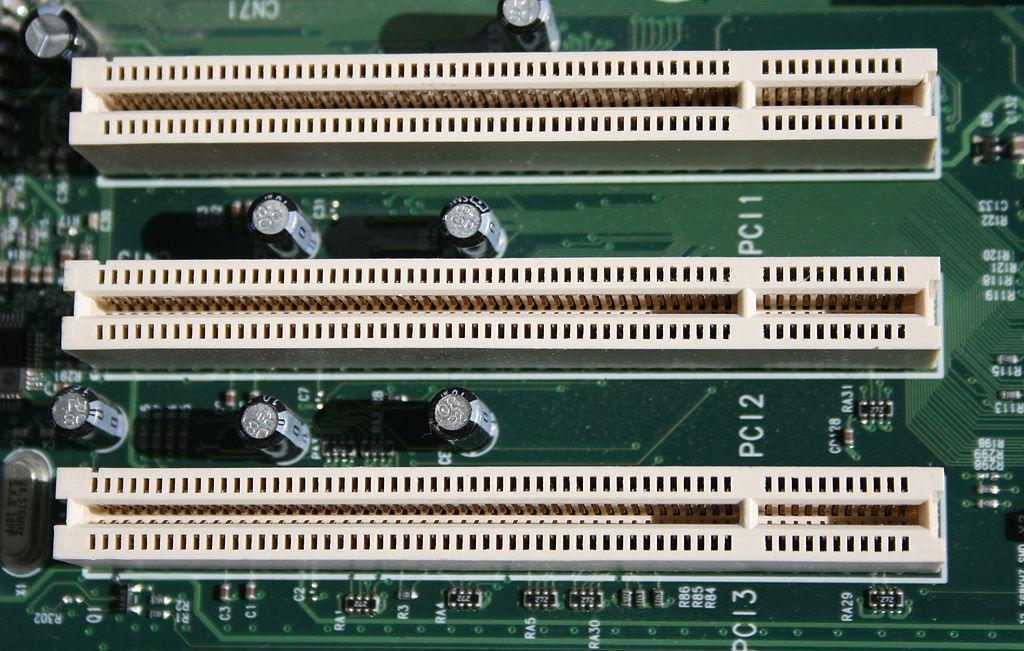

PCI
Desenvolvido pela Intel, tornou-se
praticamente um padrão no
mercado como barramento de
entrada/saída de alta velocidade.
Projetado para conectar
periféricos a placa-mãe do
computador.
Sua largura vai de 32 a 64 bits, clock de
33MHz a 66MHz. Podendo chegar a
média de 133MB/s.

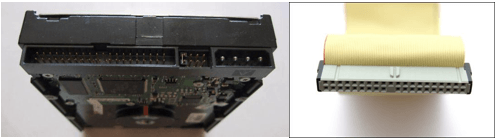

ATA
O ATA 133 tinha largura de 16 bits e
taxa de transferência de 133MB/s.
É um barramento projetado para
conectar dispositivos de
armazenamento, por exemplo: discos
rígidos, drives, CD-ROMs etc.
AGP
Sua largura era de 32 bits e clock de
66MHz, chegando a uma taxa de
transferência de até 266MB/s.
Barramento desenvolvido por várias
empresas, porém a principal é a Intel.
Este barramento é específico para
transferência de dados do vídeo
direto para a memória.
Serial

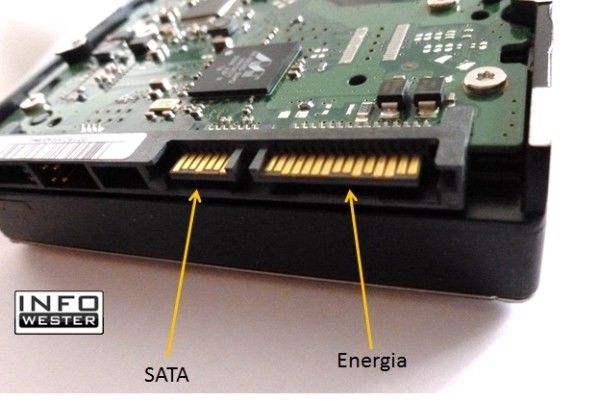

SATA
A tecnologia SATA, foi criada
para suceder a antiga ATA,
que funcionava em modo
paralelo, o S de SATA, é
exatamente por funcionar
em serial.
Foi projetado para
conectar dispositivos de
armazenamento como
discos rígidos, leitores de
dvd/blu-ray e SSDs.
A taxa de transferência do SATA
III pode chegar a 600MB/s.

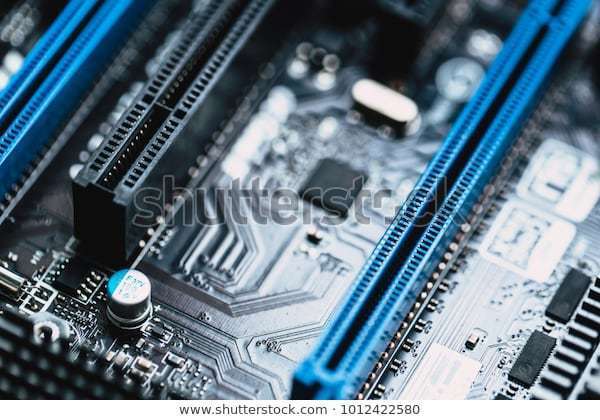

PCI-e
Uma de suas principais
características, é a
possibilidade de
trabalhar em mais de
uma pista de
transmissão de dados,
onde consegue atender
máquinas com maiores
demandas sem alterar o
projeto.
Sua divisão de vias é
feita da seguinte forma:
PCI-e x1, x4, x8, x16.
Sua taxa de transferência é de: PCI-e x1: 250
MB/s, x4: 1.000 MB/s (ou 1 GB/s), x8: 2.000
MB/s (ou 2 GB/s), x16: 4.000 MB/s (ou 4
GB/s).
Desenvolvida pela Intel
em 2001, a PCI Express já
chegou substituindo a PCI
antiga e a AGP de um só
vez.

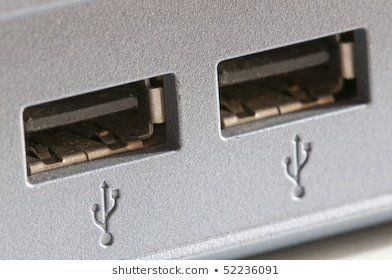

USB
Porta desenvolvida
por um conjunto de
empresas para definir
uma conexão padrão,
facilitando a
compatibilidade de
outros dispositivos.
Tecnologia Plug and
Play, onde ao conectar
um periférico já estará
pronto para uso, sem
necessidade da
instalação de drivers.
Também é fornecedor de
energia, eliminando a
necessidade de um outro
cabo ligado a tomada,
como acontecia com
dispositivos mais antigos.
A versão 3.0 pode chegar a
600MB/s.
Operações síncrono e
assíncrono
Barramentos que trabalham
de modo síncrono, gastam
um ciclo inteiro para
finalizar suas operações.
No modo assíncrono, não há essa
dependência do ciclo do clock
para finalizar suas operações,
pois são acionados através de
outros eventos.
