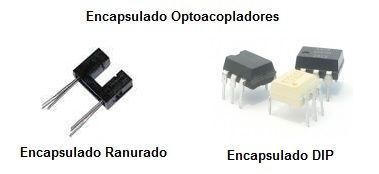

Optoacoplador
- Componente
electrónico que se
utiliza como
transmisor y
receptor óptico
(de luz).
- Se compone
de un diodo
LED y un
fototransistor.
- La aplicación
principal es en
el aislamiento
entre los
circuitos de
control y de
potencia.
- Funcionamiento
- Cuando le llega una señal electrica a los 2 extremos del LED
(emisor), este emite una señal luminosa, que recibe el receptor o
detector. Este al recibir esta señal luminosa genera en sus bornes
(patillas) una tensión eléctrica , que sera la tensión de salida.
- Cuando le llega una señal electrica a los 2 extremos del LED
(emisor), este emite una señal luminosa, que recibe el receptor o
detector. Este al recibir esta señal luminosa genera en sus bornes
(patillas) una tensión eléctrica , que sera la tensión de salida.
- Tipos de optoacopladores
- Optoacoplador con Fotodiodo

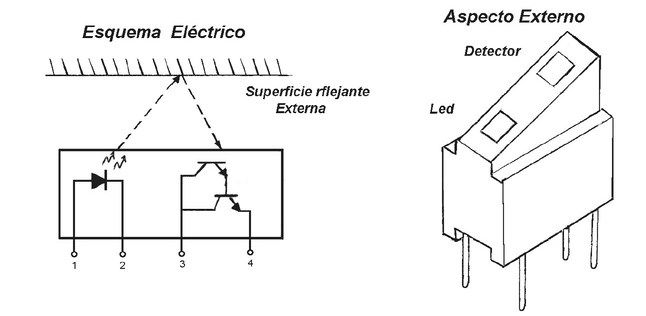

- Optoacoplador con Darlington
- Optoacoplador con Fototiristor (SCR)
- Optoaclopador con Triac

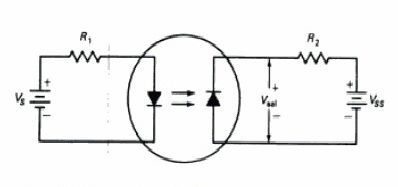

- Optoacoplador con Fotodiodo
- Conexión
- Circuito optoacoplador

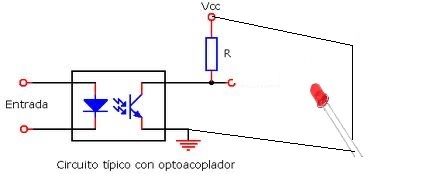

- Circuito típico con optoacoplador
- Circuito optoacoplador
