Los Mecanismos

Las máquinas y los mecanismos
1. En general, las máquinas se diseñan y se construyen para facilitar las tareas a la hora de realizar un trabajo
  1. Las máquinas tienen dos partes:
    1. La estrucutra
      1. Es la parte fija de la máquina donde se apoya el resto de laa piezas
    2. Los mecanismos
      1. Transmiten o transforman los movimientos y las fuerzas en las máquinas desde un punto, llamado elemento del motor.
        Clasificación de los mecanismos
        Mecanismo de transmisión del movimiento
        Lineal
        Transmiten el movimiento lineal de un punto a otro de la máquina
        Circular
        Transmiten el movimiento circular de un punto a otro de la máquina
        Mecanismos de transformación del movimiento

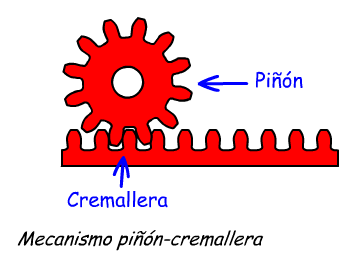

        De circular a lineal
        Transforman el movimiento circular en lineal
        De circular a alternativo
        Transforman el movimiento circular en movimiento lineal alternativo
Mecanismos de transmisión lineal

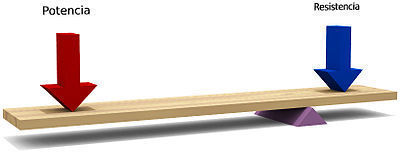

1. La palanca
  1. Es una máquina sencilla porque esta formada por dos elementos: una barra rígida y un punto de apoyo.

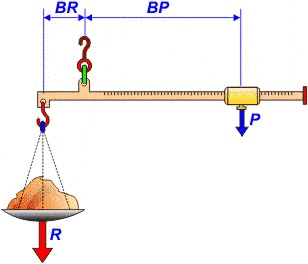

  2. Ley de la palanca
    1. Para entender mejor el funcionamiento de las palancas, es necesario conocer sus elementos: fuerza, resistencia, brazo y punto de apoyo
      1. Brazo es la distancia entre el punto de aplicación de las fuerzas y el punto de apoyo
      2. Resistencia es la fuerza que se vence como resultado de usar la palanca
      3. Fuerza es la fuerza que se aplica a un extremo de la palanca
      4. Punto de apoyo es el punto sobre la que gira la palanca o sobre el que se apoya
  3. Tipos de palanca
    1. Palanca de primer género
      1. Punto de apoyo en el medio

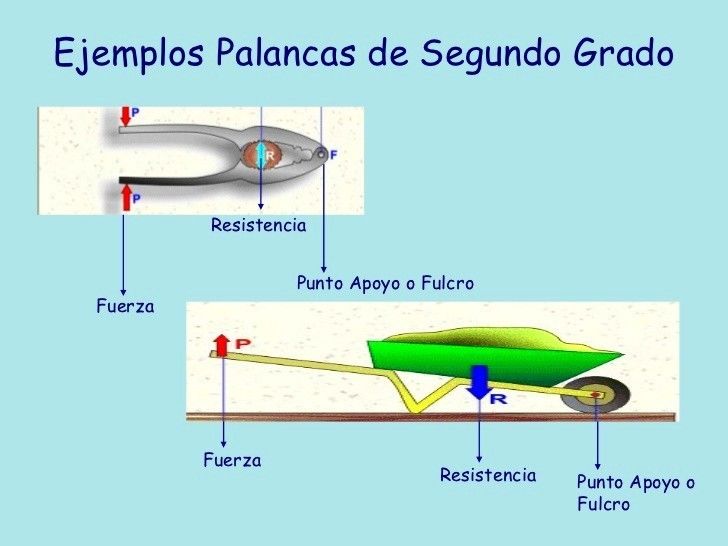

    2. Palanca de segundo género
      1. La resistencia en el medio

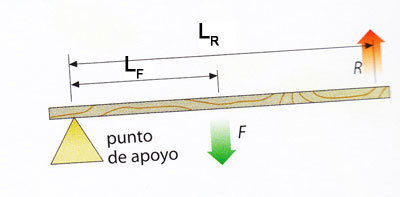

    3. Palanca de tercer género
      1. La fuerza en el medio
  4. Palancas articuladas
    1. Cuando se combinan varias palancas entre sí con uniones móviles que permiten girar y desplazar las palancas, el resultado final es un sistema de palancas articuladas
  5. Las poleas
    1. Si queremos levantar una carga, podemos tirar de ella hacia arriba; pero este puede resultar muy incómodo. Para evitar, se utiliza la polea fija, la polea móvil o el polipasto.

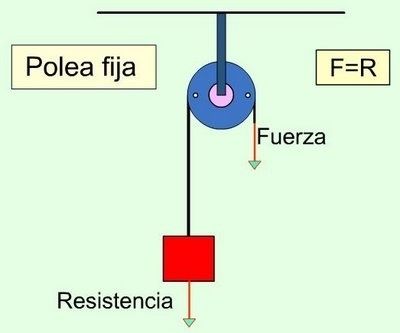

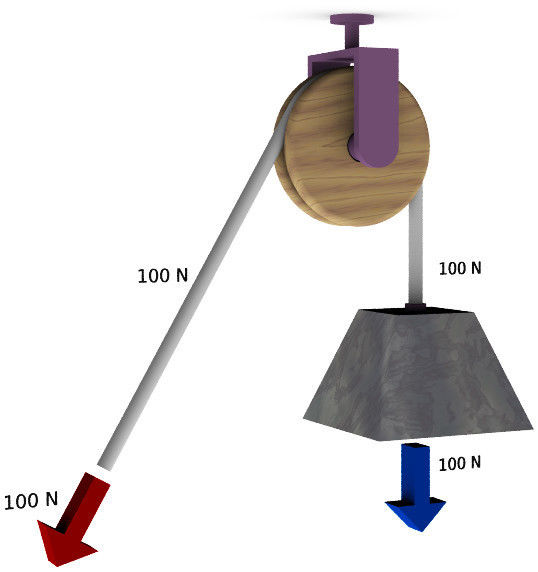

      1. Polea Fija
        Al tirar de la cuerda la polea gira alrededor de su eje permitiendo que se levante la carga
        F=R=100N
      2. Polea móvil
        Si queremos realizar menos esfuerzo para subir la caja, tendremos que incorporar una polea móvil al sistema
        F=R/2 = (100N)/2 = 50n

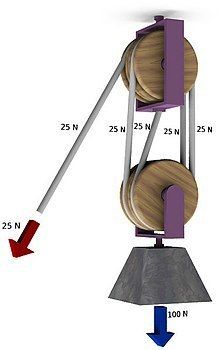

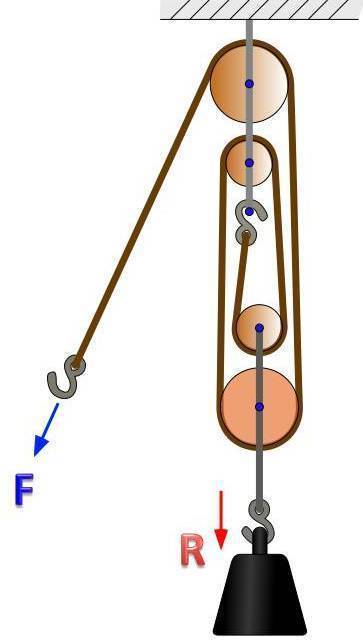

      3. Polipasto
        Si queremos realizar aún menos esfuerzo debemos combinar poleas fijas y móviles
        F= R/2n= (100N)/2x2= (100)/4 = 25N
