CODIFICADORES Y DECODIFICADORES
- CODIFICADORES
- Un codificador es un circuito combinacional con 2N entradas y N salidas, cuya misión es presentar
en la salida el código binario correspondiente a la entrada activada.
- TIPOS
- CON PRIORIDAD
- codificadores con prioridad. En estos sistemas, cuando existe más de una señal activa, la salida
codifica la de mayor prioridad (generalmente correspondiente al valor decimal más alto).
Adicionalmente, se codifican dos salidas más: una indica que ninguna entrada está activa, y la otra
que alguna entrada está activa. Esta medida permite discernir entre los supuestos de que el circuito
estuviera deshabilitado por la no activación de la señal de capacitación, que el circuito no tuviera
ninguna entrada activa, o que la entrada número 0 estuviera activada.
- codificadores con prioridad. En estos sistemas, cuando existe más de una señal activa, la salida
codifica la de mayor prioridad (generalmente correspondiente al valor decimal más alto).
Adicionalmente, se codifican dos salidas más: una indica que ninguna entrada está activa, y la otra
que alguna entrada está activa. Esta medida permite discernir entre los supuestos de que el circuito
estuviera deshabilitado por la no activación de la señal de capacitación, que el circuito no tuviera
ninguna entrada activa, o que la entrada número 0 estuviera activada.
- SIN PRIORIDAD
- codificadores sin prioridad, puede darse el caso de salidas cuya entrada no pueda ser conocida: por
ejemplo, la salida 0 podría indicar que no hay ninguna entrada activada o que se ha activado la
entrada número 0. Además, ciertas entradas pueden hacer que en la salida se presente la suma
lógica de dichas entradas, ocasionando mayor confusión. Por ello, este tipo de codificadores es
usado únicamente cuando el rango de datos de entrada está correctamente acotado y su
funcionamiento garantizado.
- codificadores sin prioridad, puede darse el caso de salidas cuya entrada no pueda ser conocida: por
ejemplo, la salida 0 podría indicar que no hay ninguna entrada activada o que se ha activado la
entrada número 0. Además, ciertas entradas pueden hacer que en la salida se presente la suma
lógica de dichas entradas, ocasionando mayor confusión. Por ello, este tipo de codificadores es
usado únicamente cuando el rango de datos de entrada está correctamente acotado y su
funcionamiento garantizado.
- CON PRIORIDAD
- TIPOS
- Un codificador es un circuito combinacional con 2N entradas y N salidas, cuya misión es presentar
en la salida el código binario correspondiente a la entrada activada.
- DECODIFICADORES

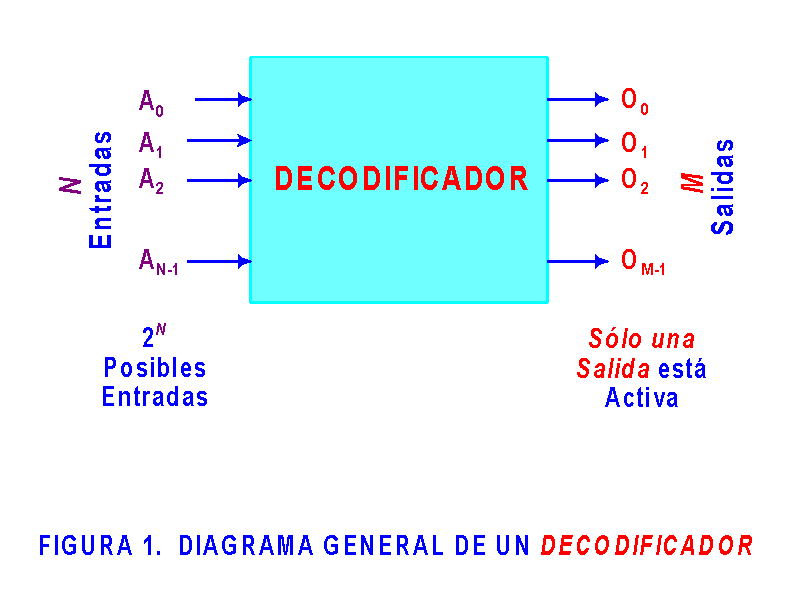

- Un decodificador o descodificador es un circuito combinacional, cuya función es inversa a la del
codificador, esto es, convierte un código binario de entrada de N bits de entrada y
M líneas de salida (N puede ser cualquier entero y M es un entero menor o igual a 2N), tales que cada
línea de salida será activada para una sola de las combinaciones posibles de entrada.
- TIPOS
- EXITADORES
- Son aquellos cuyas salidas dan suficiente corriente como para atacar, no solo a otros circuitos
integrados de la misma familia, sino también a otros dispositivos, tales como displays, lámparas,
relés, transductores,...
- Son aquellos cuyas salidas dan suficiente corriente como para atacar, no solo a otros circuitos
integrados de la misma familia, sino también a otros dispositivos, tales como displays, lámparas,
relés, transductores,...
- NO EXITADORES
- Se denominan así a un tipo de decodificadores cuyas salidas solo pueden acoplarse a otros circuitos
digitales de la misma familia integrada, ya que dan una corriente muy pequeña en dichas salidas,
incapaz de activar ningún otro componente.
- Se denominan así a un tipo de decodificadores cuyas salidas solo pueden acoplarse a otros circuitos
digitales de la misma familia integrada, ya que dan una corriente muy pequeña en dichas salidas,
incapaz de activar ningún otro componente.
- EXITADORES
- TIPOS
- Un decodificador o descodificador es un circuito combinacional, cuya función es inversa a la del
codificador, esto es, convierte un código binario de entrada de N bits de entrada y
M líneas de salida (N puede ser cualquier entero y M es un entero menor o igual a 2N), tales que cada
línea de salida será activada para una sola de las combinaciones posibles de entrada.
