REFLEXIÓN EN ESPEJOS ESFÉRICOS
- Espejos que achican las imágenes pero que agrandan el campo visual se usan como espejos retrovisores para el
tránsito. Espejos que agrandan las imágenes se usan para fabricar telescopios. En este apunte vamos a enfocarnos
en qué consisten estos espejos y cómo funcionan.

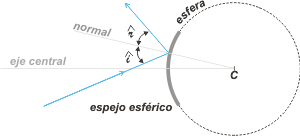

- El centro de la esfera, C, y el centro del espejo definen un eje central o eje principal. Los rayos
rebotan cumpliendo las leyes de la reflexión, o sea, el ángulo de incidencia, i, y el de reflexión, r, son
iguales. La normal a la superficie (sea cual sea el punto de incidencia) es un radio de la esfera.
- Tipos
- Por supuesto, también ocurre el camino a la inversa, cosa que se conoce con el nombre de principio
de la reversibilidad de los caminos ópticos.
- O sea, cualquier rayo de luz que incida sobre un espejo esférico cuya dirección pase por el foco, se
reflejará en una dirección paralela al eje central. Conocer la marcha de estos rayos tan peculiares va
a ser muy importante para hallar las imágenes.
- O sea, cualquier rayo de luz que incida sobre un espejo esférico cuya dirección pase por el foco, se
reflejará en una dirección paralela al eje central. Conocer la marcha de estos rayos tan peculiares va
a ser muy importante para hallar las imágenes.
- Vamos a ver ahora qué ocurre en un espejo cóncavo, o sea un casquete esférico espejado por la
parte de adentro.
- Cuando un haz de rayos paralelos rebota en un espejo cóncavo los rayos primero se concentran en
el foco, se cruzan entre sí, y después, se dispersan para todos lados. Acá también el foco se halla en
el punto medio entre el espejo y el centro de la esfera
- Cuando un haz de rayos paralelos rebota en un espejo cóncavo los rayos primero se concentran en
el foco, se cruzan entre sí, y después, se dispersan para todos lados. Acá también el foco se halla en
el punto medio entre el espejo y el centro de la esfera
- Los rayos rebotan abriéndose hacia todos lados. Sus prolongaciones hacia adentro de la esfera
pasan -todos- por un punto llamado foco, F, que se halla a medio camino entre el espejo y el centro,
C. O sea: ¡después de rebotar, la luz parece provenir del foco!
- Veamos qué ocurre cuando un haz de rayos paralelos al eje central inciden sobre la superficie
espejada
- Veamos qué ocurre cuando un haz de rayos paralelos al eje central inciden sobre la superficie
espejada
- Y, por supuesto, debido a la reversibilidad de los caminos ópticos: todo rayo que incida sobre el
espejo pasando por el foco, rebotará en una dirección paralela al eje central.
- Nuevamente: cualquier rayo de luz que incida sobre un espejo esférico cuya dirección pase por el
foco, se reflejará en una dirección paralela al eje central. Como los anteriores, son rayos importantes
debido a que su marcha es fácil de predecir.
- Nuevamente: cualquier rayo de luz que incida sobre un espejo esférico cuya dirección pase por el
foco, se reflejará en una dirección paralela al eje central. Como los anteriores, son rayos importantes
debido a que su marcha es fácil de predecir.
- Por supuesto, también ocurre el camino a la inversa, cosa que se conoce con el nombre de principio
de la reversibilidad de los caminos ópticos.
- Tipos
- El centro de la esfera, C, y el centro del espejo definen un eje central o eje principal. Los rayos
rebotan cumpliendo las leyes de la reflexión, o sea, el ángulo de incidencia, i, y el de reflexión, r, son
iguales. La normal a la superficie (sea cual sea el punto de incidencia) es un radio de la esfera.
