REPLANTEO Y TRAZADO

INSTRUMENTOS UTILIZADOS
1. Jalones
  1. Cinta métrica arrollable
    1. Regla - Nivel
      1. Piquetes metálicos de ojo
        Escuadra de agrimensor
        Espejo - Prismas
        Nivel de circulo horizontal

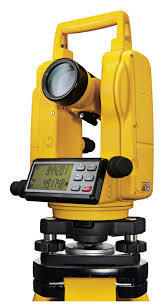

        Teodolito y mira
        Piquetes de madera
        Estas herramientas son solo algunas mencionadas
TRAZADO DE ALINEACIONES
1. PRINCIPIOS
  1. Disponer los jalones sobre los puntos con precisión y verticalidad perfecta.
  2. Enfilar las alineaciones - Obtener precisión
2. Una alineacion se materializa mediante dos puntos o por medio de un punto y una direccion.
REPLANTEO
1. MÉTODOS DE REPLANTEO
  1. triangulacion
    Annotations:
    - trazado de angulos partiendo de puntos conocidos, permite situar a marcar puntos buscados sin tener que recurrir a las distancias que los separan.
  2. coordenadas polares
    Annotations:
    - levantamientos de planos para replanteo de obra, (construir angulos y tomar distancias).
  3. coordenadas rectangulares
    Annotations:
    - fijar puntos por medio de dos valores: una distancia sobre un eje y una distancia perpendicular a dicho eje. se utilizan herramientas ordinarias ya que es un metodo muy sencillo.
2. La mayor parte de las obras se componen de líneas rectas y, a veces, curvas. lo importante es saber trazar esas figuras en el terreno
3. REPLANTEO DE LAS CURVAS
  1. Se puede realizar el replanteo de curva por el metodo de coordenadas rectangulares
    1. El eje de referencia es la cuerda de la curva
    2. El eje de referencia es tangente a la curva
    3. aplicados en dos metodos
