Modelo de bases de Datos

Herramientas
1. Descripcion de datos
2. Semàntica de los datos
  1. Restricciones de consistencia
Modelo Entidad Relaciòn
1. Diseño de bases de datos
  1. Conjuto de entidades
    1. Conjunto de relaciones
      1. Asociacion entre diferentes entidades =n>2
      2. El Nº de entidades = grado de cjto de relaciones
    2. Conjunto de atributos

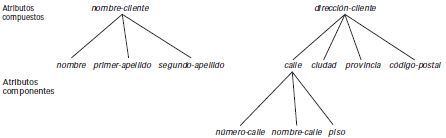

      1. Simples y compuestos
        monovalorados multivalorados
    3. Cosas u objetos concretos y abstractos
      1. ej: Abstracto: Deudas
      2. ej:Concreto: Personas
2. Restricciones
  1. correspondencia de cardinaidades
    1. Uno a uno
    2. Uno a varios
    3. El Nº entidades relacionadas por un conjunto de relaciones
    4. Varios a varios
  2. Restricciones de participaciòn
    1. Total=Participiaciòn de e entidades en un conjunto de relaciones
    2. Parcial= participaciòn e algunas entidaes en las relaciones
3. Claves
  1. Identificar atributos y distinguirlos
  2. Claves candidatas
    1. Aributos en constante cambio
  3. clave primaria
    1. Atributos invariables Superclave

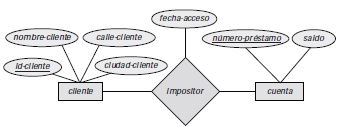

4. Diagramas E-R
  1. Son caros y consisos
    1. Rectangulos=Cjto Entidades
    2. Elipses=Atributos
    3. Rombos= Relaciones
    4. Rectangulos dobles= Cjto de entidades dobles
    5. Lìneas=union de atributos y conjuntos
5. Reduccion de un esquema de Base de Datos
  1. Redundancia de las tablas
    1. Son entidades cuyo valor es redundante frente a una entidad fuete

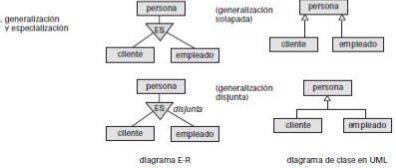

      1. Combinacion de tablas Generalizacion
Cuestiones de diseño
1. SE DEBE ELEGIR UNA CLAVE PRIMARIA
2. Atributos
  1. EMPLEADO nombre_empleado
  2. TELEFONO numero_telefono
3. SE DEBE TENER UNA UBICACION EXACTA PARA CADA ATRIBUTO Y SU RELACION
Lenguaje de modelado unificado (UML)
1. Proporciona medios graficos para bases de datos E-R. Ej:Diagrama de Clase
2. UML modela objetos E-R modela entidades
