Modelo OSI
- El desarrollo inicial de las redes de
computadores fue promovido por
redes experimentales como ARPANet y
CYCLADES, seguidos por los fabricantes
de computadores (SNA, DECnet,
etcétera).
- Las redes experimentales se diseñaron para ser
heterogéneas (no importaba la marca del
computador). Las redes de los fabricantes de
equipos tenían su propio conjunto de
convenciones para interconectar sus equipos y
lo llamaban su “arquitectura de red”
- //
- OSI en si misma no es una Arquitectura de
red porque NO especifica servicios
concretos en niveles ni los protocolos
usados por estos, sólo dice que debe hacer
cada nivel. En algunos casos ADOPTA otros
estándares.
- OSI en si misma no es una Arquitectura de
red porque NO especifica servicios
concretos en niveles ni los protocolos
usados por estos, sólo dice que debe hacer
cada nivel. En algunos casos ADOPTA otros
estándares.

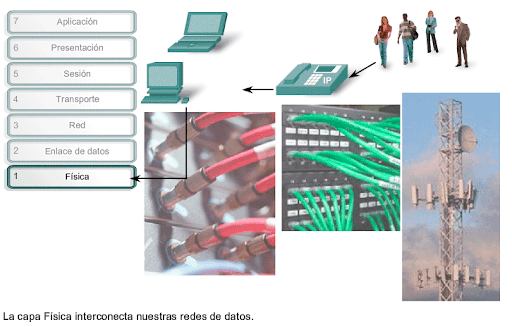

- NIVEL FÍSICO
- ⚫ Medio: Cable coaxial, fibra óptica, par trenzado.
⚫ Características eléctricas.⚫ Método de
modulación. ⚫ Aspectos mecánicos y eléctricos
de la interfaz de red. ⚫ Configuración de la línea.
- ⚫ Medio: Cable coaxial, fibra óptica, par trenzado.
⚫ Características eléctricas.⚫ Método de
modulación. ⚫ Aspectos mecánicos y eléctricos
de la interfaz de red. ⚫ Configuración de la línea.

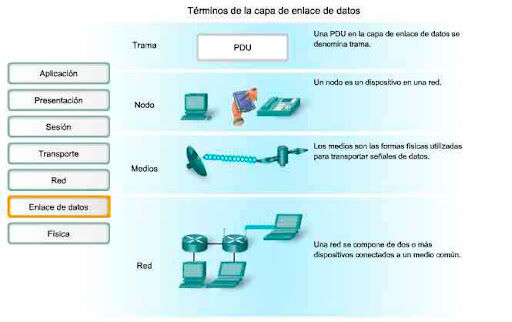

- NIVEL DE ENLACE
- NIVEL DE RED
- ⚫ Provee el medio para establecer,
mantener y liberar conexiones entre
sistemas. ⚫ Manejo de la congestión.
⚫ Unidad de transferencia: paquete o
datagrama.
- ⚫ Provee el medio para establecer,
mantener y liberar conexiones entre
sistemas. ⚫ Manejo de la congestión.
⚫ Unidad de transferencia: paquete o
datagrama.

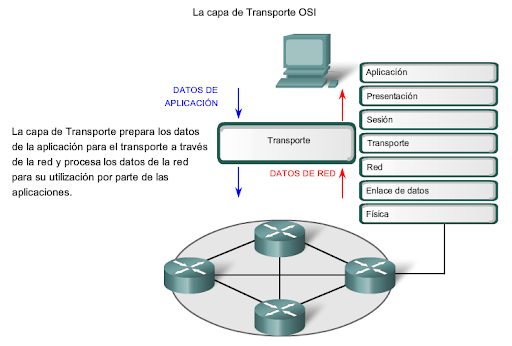

- NIVEL DE TRANSPORTE

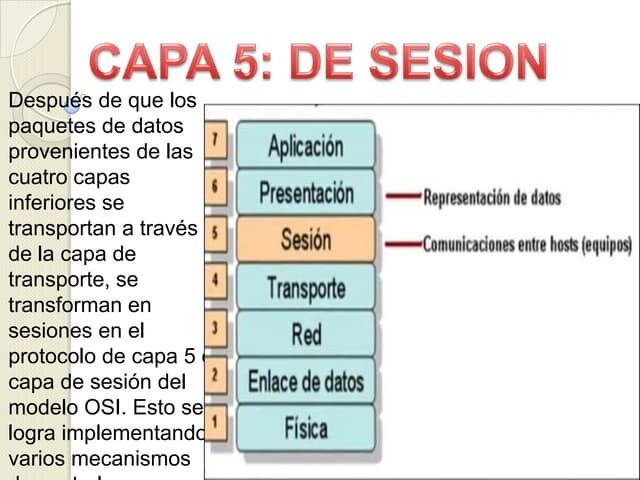

- NIVEL DE SESIÓN
- NIVEL DE PRESENTACIÓN
- ⚫ Define la manera en que
se representan los datos
(sintaxis de la información).
⚫ Formatos como: MPEG,
JPEG, XDR, ASCII, EBCDIC. ⚫
Mecanismos para manejar
compresión. ⚫ Encriptación
de datos. ⚫ Es el nivel clave
para el sistema de seguridad
del modelo OSI.
- ⚫ Define la manera en que
se representan los datos
(sintaxis de la información).
⚫ Formatos como: MPEG,
JPEG, XDR, ASCII, EBCDIC. ⚫
Mecanismos para manejar
compresión. ⚫ Encriptación
de datos. ⚫ Es el nivel clave
para el sistema de seguridad
del modelo OSI.

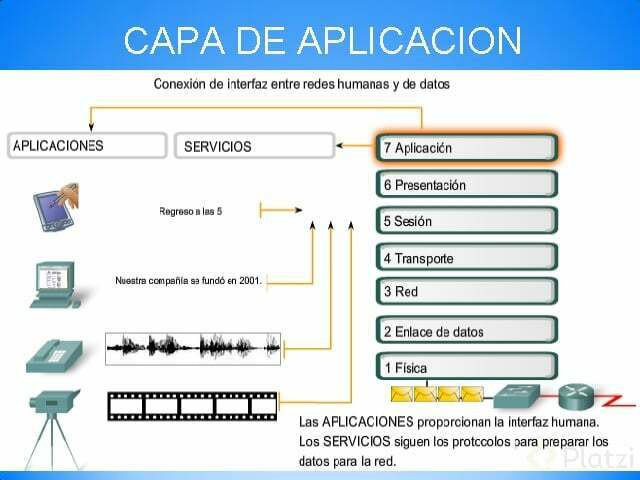

- NIVEL DE APLICACIÓN
- ⚫ Emulación de terminal.
⚫ Transferencia de
archivos. ⚫ Navegación en
Internet. ⚫ Correo
electrónico.
- ⚫ Emulación de terminal.
⚫ Transferencia de
archivos. ⚫ Navegación en
Internet. ⚫ Correo
electrónico.
