UNIDAD 3: DIBUJO DEL CONJUNTO.
  1. NTC 2058. Dibujo Técnico
    1. Lista de itemes
      1. esta norma especifica las generalidades de las norma y las recomendaciones para el establecimiento de lista de itms que se utilizan en los dibujos técnicos
        1. CONTENIDO
          1. ITÉM , DESCRIPCIÓN,CANTIDAD,REFERENCIA,MATERIAÑ

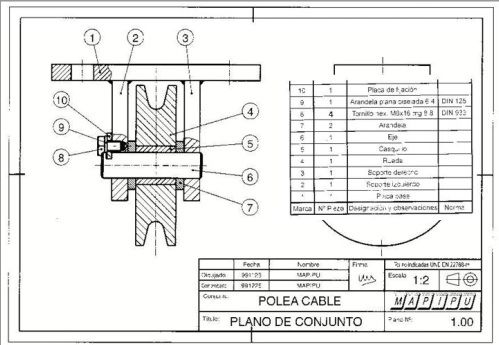

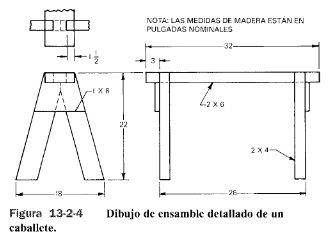

    2. DIBUJO DE CONJUNTO
      1. El plano de conjunto presenta una visión general del dispositivo a construir, de forma que se puede ver la situación de las distintas piezas que lo componen, con la relación y las concordancias existente entre ellas.
        1. MARCADO DE PIEZAS
          1. A cada pieza del conjunto se le asigna una marca, que será la referencia del elemento. Esta marca debe distinguirse netamente de cualquier otra indicación.
            1. LISTA DE MATERIALES
              1. La lista de materiales o componentes puede considerarse como una tabla resumen que comprende la información esencial referida a cada una de las piezas que constituyen el conjunto (máquina, equipo, etc.).
                1. IDENTIFICACIÓN DEL PLANO DATOS INDICATIVOS
                  1. Unidad Dimensional Lineal: Se recomienda indicar cuando sea distinta al milímetro (Sistema Internacional-Métrico). Puede incluirse como una nota general. Símbolo del Método de Proyección: incluir el símbolo de representación del método o sistema empleado.
              2. PLANOS DE DETALLES O DESPIECE
                1. En el dibujo de despiece hay que indicar todos los detalles y datos técnicos para su realización como son: Dimensiones. Signos superficiales y tratamientos específicos. Tolerancias, materiales, identificación, etc. Las piezas normalizadas (tornillos, tuercas, arandelas, entre otros.)
        2. ASIGNACION DE MARCAS DE IDENTIFICACIÓN
          1. Las referencias deben disponerse en las mejores condiciones posibles de claridad y legibilidad del dibujo, preferiblemente alineadas en filas y columnas.
          2. DIBUJO DE DETALLE
            1. NTC 2048. Orificios de centrado
              1. Depende del diametro del taladro y se puede indicar con cualquier referencia de una norma internacional
                1. Un orificio de centrado tipo B con d=2.5mm y D3=8mm indicado en el dibujo así=

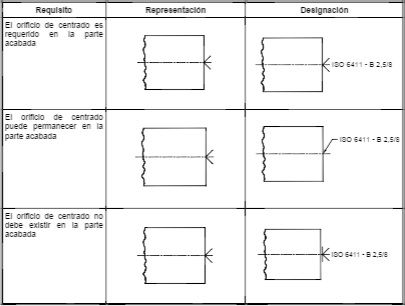

                  1. DESIGNACIÓN

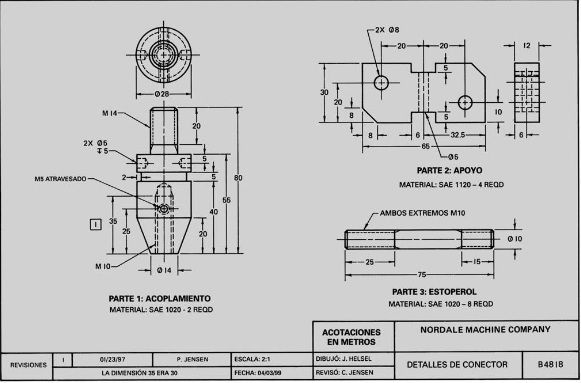

              2. EJEMPLO DE DETALLE SIMPLE

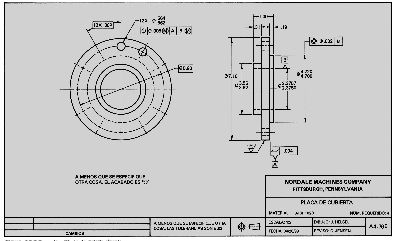

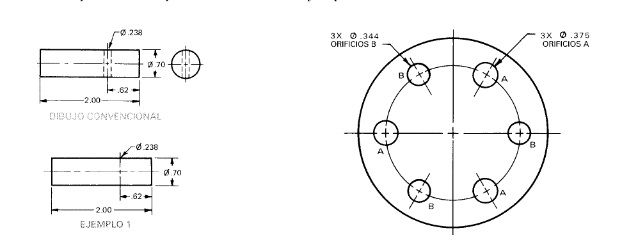

                1. EJEMPLO DE DETALLE MULTIPLE
