DIBUJO DE CONJUNTO

DIBUJOS DE DETALLE Y ENSAMBLE
1. Calidad del dibujo
  1. Consideraciones de revision
    1. Procesos de inspeccion
      1. Material
        Disponibilidad
        Acabados
2. Dibujo Funcional
  1. Atajos de procedimietos
    1. Eliminar supervision del dibujo
    2. Maquinas copiadoras
  2. Reduccion del numero de Dibujos
  3. Representaciones simplificadas en los dibujos
    1. Aumenta la eficiencia del diseño
    2. Acelera el proceso de diseño
    3. Reduce la carga de trabajo
    4. Mejora la legibilidad
  4. Fotodibujos
3. Dibujos de detalle
  1. Requerimientos de Dibujo
    1. Descripcion de la forma
    2. del tamaño
    3. Especificaciones
    4. Informacion adicional
  2. Listas de comprobacion
    1. Dimensiones, Escalar, Tolerancias,Estandares, Textura
4. Dibujos de detalles:
  1. Multiples

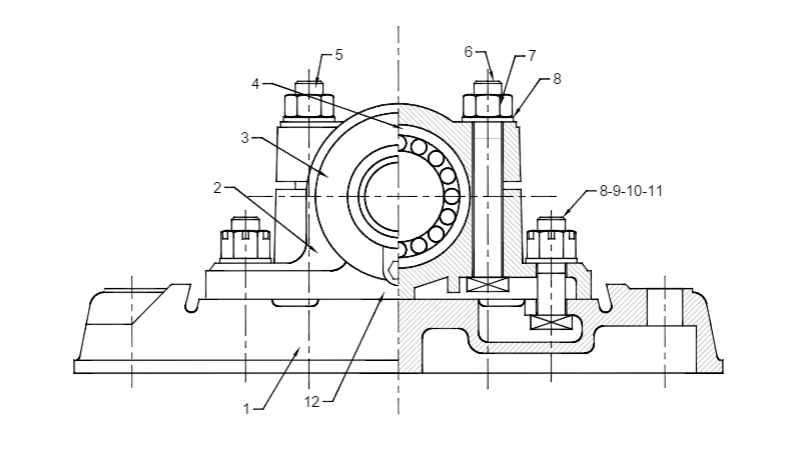

  2. de Ensamble

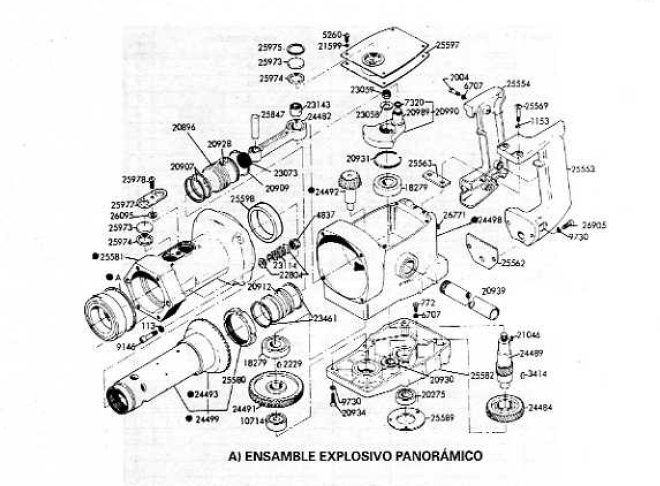

  3. Explosivos
  4. Detallado

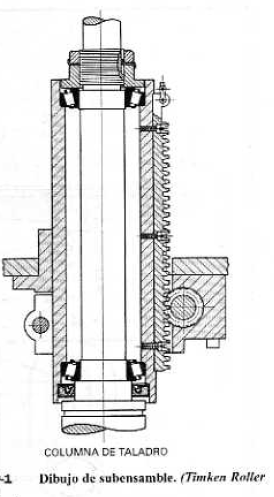

  5. Subensamble
INCONTEC
1. 2048
  1. Representacion Simplificada y designacion
2. 2099
  1. Referencias de Items
