PLC (Controlador Lógico Programable)

1. Fuente de poder (PSU)
  1. “Los requerimientos más comunes son la fuente de 120 VAC o 220 VAC, y pocos controladores aceptan 24 VDC” https://bit.ly/3beKVUV
2. Memoria
  1. “Lugar donde se almacena el programa principal y toda la data inherente a la lógica de control. Puede contener: ROM, RAM, PROM, EEPROM…” https://bit.ly/3beKVUV
3. CPU
  1. “Tiene un microcontrolador que lee y ejecuta el programa de usuario que se localiza en la memoria (EEPROM)” https://bit.ly/3beKVUV
    1. “También gestiona el orden y la organización de la comunicación entre distintas partes que conforman el PLC con una PC y otros dispositivos al mismo tiempo, permitiendo hacer monitoreo, estadísticas y reportes” https://bit.ly/3beKVUV
4. ¿Que tipos de PLC existen?
  1. Pueden clasificarse, en función de sus características en:

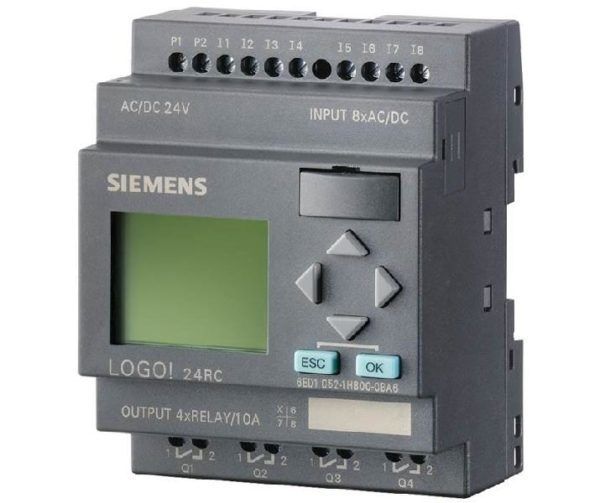

  2. Nano
    1. “Generalmente integran la fuente de alimentación, la CPU y las entradas y salidas la diferencia entre el tipo compacto es que maneja un conjunto reducido de entradas y salidas. el tipo nano permite manejar entradas y salidas digitales y algunos módulos especiales.” https://bit.ly/2y8qV7w

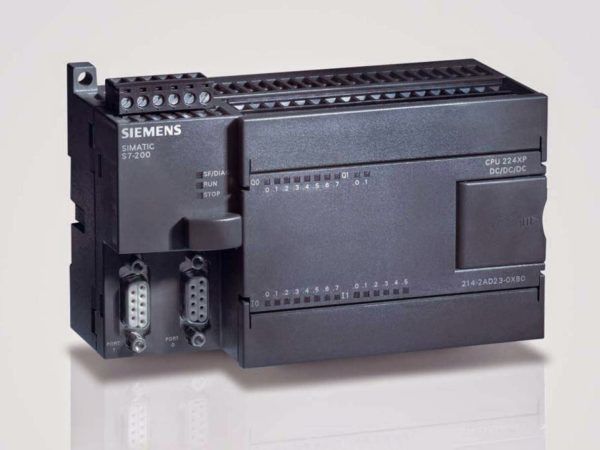

  3. Compacto
    1. “Tienen incorporada la fuente de alimentación, su CPU y los módulos de entrada y salida en un solo módulo principal y permiten manejar desde unas pocas entradas y salidas hasta varios cientos pero no pueden expandir sus modelos, su tamaño es superior a los de tipo Nano” https://bit.ly/2y8qV7w
      1. “y soportan una gran variedad de módulos especiales, tales como:” https://bit.ly/2y8qV7w
        entradas y salidas análogas
        módulos contadores rápidos
        módulos de comunicaciones
        interfaces de operador
        expansiones de entrada y salida
  4. Modular
    1. “Este tipo tiene la ventaja de que pueden ser configurados conforme a las necesidades ya que cada modulo esta por separado y puedes armar tu PLC según tus necesidades.” https://bit.ly/2y8qV7w
5. Caracteristicas
  1. “Sus reducidas dimensiones, la extremada facilidad de su montaje, la posibilidad de almacenar los programas para su posterior y rápida utilización, la modificación o alteración de los mismos, etc., hace que su eficacia se aprecie fundamentalmente en procesos en que se producen necesidades tales como:” https://bit.ly/3efugSP
    1. Espacio reducido.
    2. Procesos de producción periódicamente cambiantes.
    3. Procesos secuenciales.
    4. Maquinaria de procesos variables.
    5. Instalaciones de procesos complejos y amplios.
    6. Chequeo de programación centralizada de las partes del proceso.
6. Conexión unidireccional
  1. “En la comunicación Unidireccional no existe posibilidad de retroinformación. Aquí se incluye cualquier comunicación cara a unicara en la que los receptores carecen de oportunidad de preguntar, al comunicador. Se reduce a la transmisión de información.” https://bit.ly/3efugSP
  2. Desventajas
    1. Los errores y la posibilidad de mal entendidos.
    2. Ofrece – confianza al receptor y emisor.
    3. "Origina – frustraciones porque si el receptor sabe que no entiende algo, siente que le es imposible actuar, esta frustración y la posible irritación van dirigidas contra el comunicador." https://bit.ly/3efugSP
  3. Ventajas
    1. Lleva menos tiempo que la bidireccional.
    2. Aporta un halo de deficiencia al comunicador.
    3. Es la impresión que suele dar un conferenciante.
    4. "Da seguridad al comunicador, nadie puede llevar la contraria, la seguridad es un deseo de mucha gente, es mejor tener confianza en uno mismo y admitir que no se sabe todo, cuanta – confianza tiene un directivo en sí mismo – preparado se hay para que sus subordinados conozcan sus limitaciones." https://bit.ly/3efugSP
7. Conexión bidireccional
  1. “La comunicación bidireccional, permite la retroinformación constante, hablando una conversación adoptamos sucesivamente el papel de receptor y emisor.” https://bit.ly/3efugSP
  2. Ventajas
    1. Precisión.
    2. Confianza tanto emisor como receptor se sienten más seguros hablando, frustración.
  3. Desventajas
    1. Puede provocar irritación entre los receptores.
    2. El comunicador se ve interrumpido con frecuencia.
    3. El tiempo, requiere más tiempo que la unidireccional.
    4. Falta de control.
    5. Eficiente.
    6. Inseguridad.
    7. Conexión Unidireccional.
Sistema entrada / salida
1. “Es la conexión real entre CPU y PLC y los dispositivos de campo. Por lo general se compone por módulos diseñados especialmente para proveer la conexión física entre el mundo exterior (equipo de campo) y la unidad de procesamiento” https://bit.ly/3beKVUV
“Es un dispositivo electrónico que puede ser programado por el usuario y se utiliza en la industria para resolver problemas de secuencia en la maquina o en el proceso, disminuyendo costos de mantenimiento y aumentando la confiabilidad de los equipos” https://bit.ly/3beKVUV
