Medios de Transmisión
- Guiados o Alámbricos
- Cable Par Trenzado
- Consiste en dos alambres de cobre aislados y
entrelazados en forma espiral para prevenir la
interferencia. Su ancho de banda depende del
calibre del alambre y la distancia que recorre.
- Podemos encontrar dos tipos:
- Cable UTP
- UTP (Unshielded Twisted Pair -
Par trenzado no apantallado) es
el más usado por su costo y
fácil instalación. A altas
velocidades puede ser
vulnerable a interferencias.

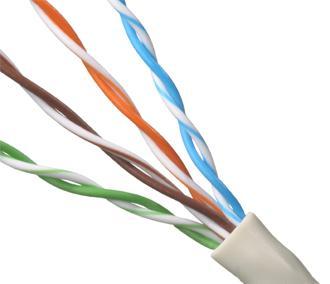

- Figura 2. Extraído de http://sincables.com.ve/v3/content/59-cable-utp-stp-y-ftp
- Figura 2. Extraído de http://sincables.com.ve/v3/content/59-cable-utp-stp-y-ftp
- UTP (Unshielded Twisted Pair -
Par trenzado no apantallado) es
el más usado por su costo y
fácil instalación. A altas
velocidades puede ser
vulnerable a interferencias.
- Cable STP
- STP (Shielded Twisted Pair- Par
trenzado apantallado) en este
cable cada par está recubierto por
una malla en aluminio para brindar
mayor protección de interferencias
electromagnéticas.

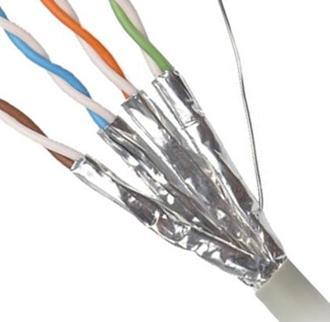

- Figura 3. Extraída de http://sincables.com.ve/v3/content/59-cable-utp-stp-y-ftp
- Figura 3. Extraída de http://sincables.com.ve/v3/content/59-cable-utp-stp-y-ftp
- STP (Shielded Twisted Pair- Par
trenzado apantallado) en este
cable cada par está recubierto por
una malla en aluminio para brindar
mayor protección de interferencias
electromagnéticas.
- Cable UTP
- Podemos encontrar dos tipos:

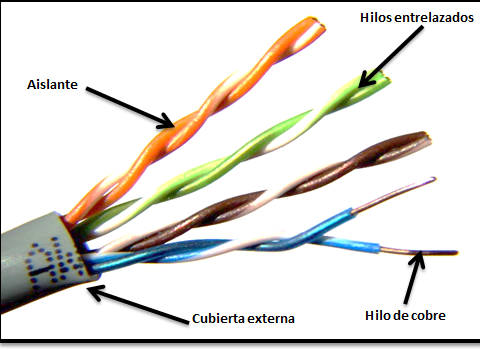

- Figura 1.Extraida de https://xabiamezaga.wordpress.com/tag/par-trenzado/
- Consiste en dos alambres de cobre aislados y
entrelazados en forma espiral para prevenir la
interferencia. Su ancho de banda depende del
calibre del alambre y la distancia que recorre.
- Cable
Coaxial
- Figura 4. Extraída de https://sites.google.com/site/ea7ahg/antena/cables-coaxiales
- Se utiliza para transmitir señales eléctricas
de alta frecuencia que consta de dos
conductores concéntricos, un núcleo
generalmente de cobre encargado de llevar
la información y una malla trenzada que
actúa como retorno de la corriente.
- Figura 4. Extraída de https://sites.google.com/site/ea7ahg/antena/cables-coaxiales
- Fibra óptica
- Se constituye de tres secciones
concéntricas, un núcleo compuesto de una
o más fibras vidrio, cada una recubierta de
plástico o cristal que transportan pulsos
de luz en forma de datos estas a su vez
recubiertas de una capa externa opaca y
resistente. La fibra óptica es inmune a las
interferencias electromagnéticas.

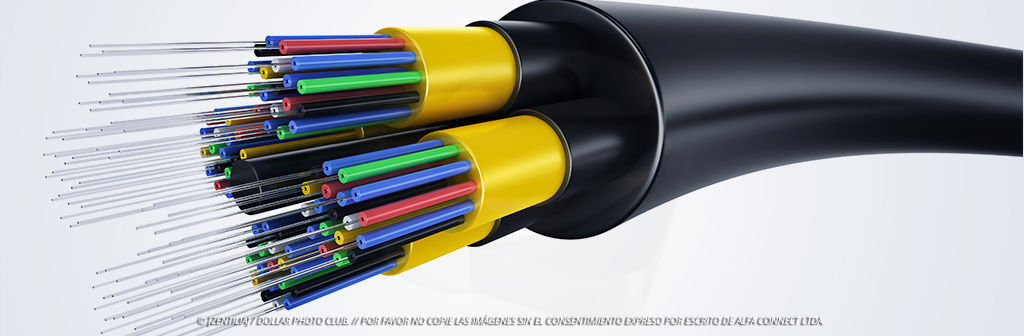

- Figura 6. Extraída de http://www.alfa-connect.com/productos/soluciones/fibra/
- Figura 6. Extraída de http://www.alfa-connect.com/productos/soluciones/fibra/

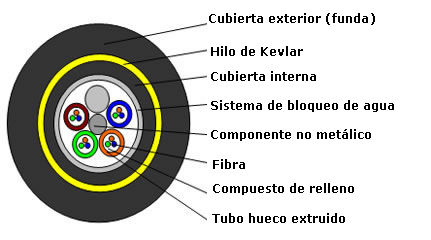

- Figura 5. Extraída de http://aceccable.es/1-13-adss-fiber-optic-cable.html
- Figura 5. Extraída de http://aceccable.es/1-13-adss-fiber-optic-cable.html
- Las fibras ópticas pueden ser:
- Fibra Multimodo: Es aquella que los
haces de luz pueden transmitirse
por más de un camino. Puede tener
más de mil modos de propagación
de luz.
- Fibra Monomodo: Es aquella que
por su diseño solo puede transmitir
un solo haz de luz. Permite alcanzar
grandes distancias de transmisión
al igual que elevada tasas de datos.
- Fibra Multimodo: Es aquella que los
haces de luz pueden transmitirse
por más de un camino. Puede tener
más de mil modos de propagación
de luz.
- Se constituye de tres secciones
concéntricas, un núcleo compuesto de una
o más fibras vidrio, cada una recubierta de
plástico o cristal que transportan pulsos
de luz en forma de datos estas a su vez
recubiertas de una capa externa opaca y
resistente. La fibra óptica es inmune a las
interferencias electromagnéticas.
- Cable Par Trenzado
