DIBUJO
PROYECTIVO
- FORMATOS NORMALIZADOS
- Normas técnicas
NTC 1001 y NTC 1687

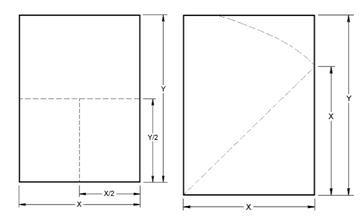

- Cada serie está formada por un intervalo de tamaños de
manera tal que cada uno se obtiene de la mitad del
tamaño inmediatamente superior, se debe obtener por el
lado más corto, la relación correspondiente es 2:1
- El formato principal es el A0 y tiene una
medida de 1m2, en la que se aplica la ecuación
X*Y=1m^2, entonces Y=1,189 y X=0,841. Existe
otro formato que es el formato B que se usa
en casos excepcionales
- Normas técnicas
NTC 1001 y NTC 1687
- LINEAS
NORMALIZADAS

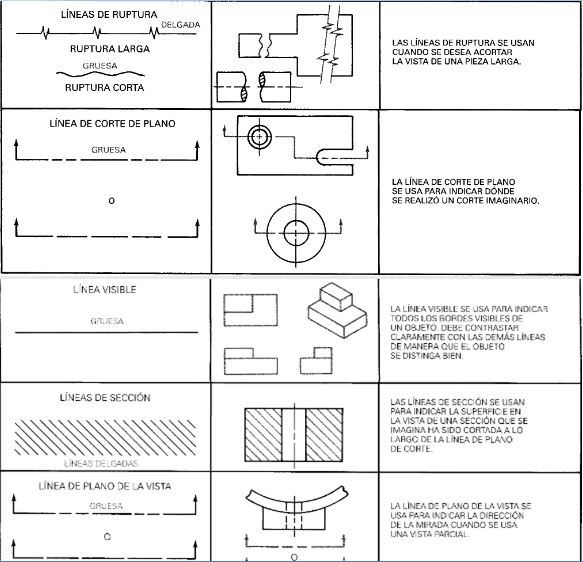

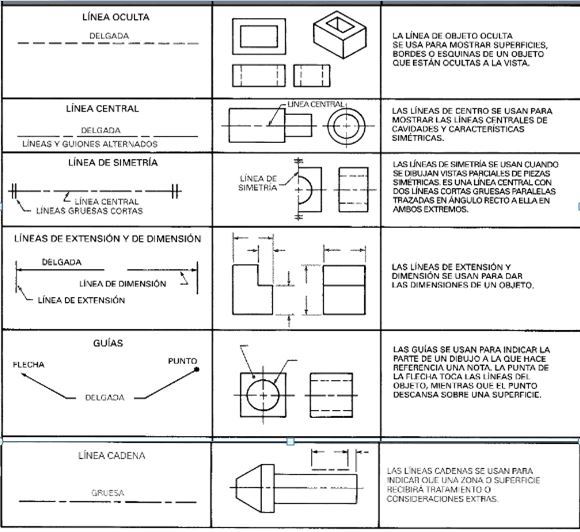

- Entre las líneas se encuentran la línea oculta,
línea central o de centro, líneas de simetría,
línea de dimensión, líneas de guía, líneas de
ruptura, líneas de corte plano, línea de
sección y línea virtual.
- líneas gruesas que oscilan entre 0.5 y
0.8 mm y líneas delgadas que oscilan
entre 0.3 y 0.5 mm, el uso de estas
dependerá del dibujo y su tamaño.
- Entre las líneas se encuentran la línea oculta,
línea central o de centro, líneas de simetría,
línea de dimensión, líneas de guía, líneas de
ruptura, líneas de corte plano, línea de
sección y línea virtual.

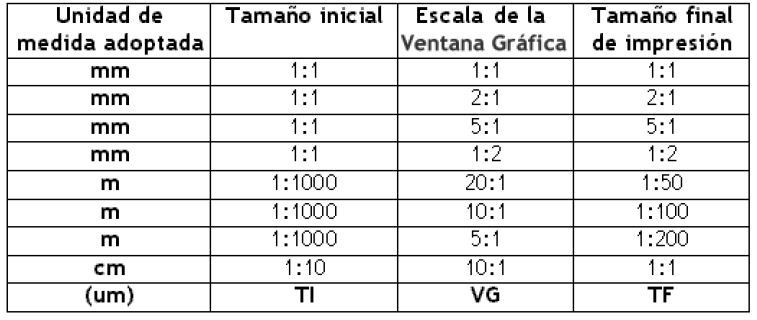

- ESCALAS
- Es la relación existente entre
la dimensión lineal de un
elemento o de un objeto, tal
como se representa en el
dibujo y la dimensión real del
mismo elemento.
- La escala natural se indica “1:1”
- Escala de ampliación:
escala en la cual la
relación es mayor que
1:1. Se representa por
X:1
- Escala de reducción:
escala en la cual la
relación es menor
que 1:1. Se
representa por 1:X
- Es la relación existente entre
la dimensión lineal de un
elemento o de un objeto, tal
como se representa en el
dibujo y la dimensión real del
mismo elemento.
