DIBUJO DE CONJUNTOS
  1. DIBUJO DE DESPECIE
    1. Es el que representa las piezas aisladas con todas las medidas y especificaciones necesarias para su completa ejecución.
      1. En el dibujo de despiece hay que indicar todos los detalles y datos técnicos para su realización como son:
        1. • Dimensiones. • Signos superficiales y tratamientos específicos. • Tolerancias, materiales, identificación, etc.
          1. Representa una pieza individual perfectamente definida sin ningún tipo de ambigüedad.

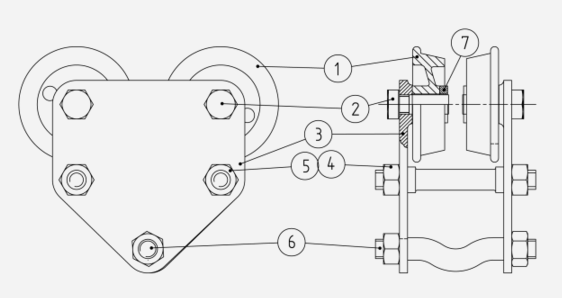

    2. DIBUJO DE CONJUNTO
      1. Representa un máquina o un mecanismo en su totalidad dan unas ideas general de su constitución y por consiguiente de su funcionamiento.
        1. Debe tener en cuenta todas las cuestiones relativas de la normatización

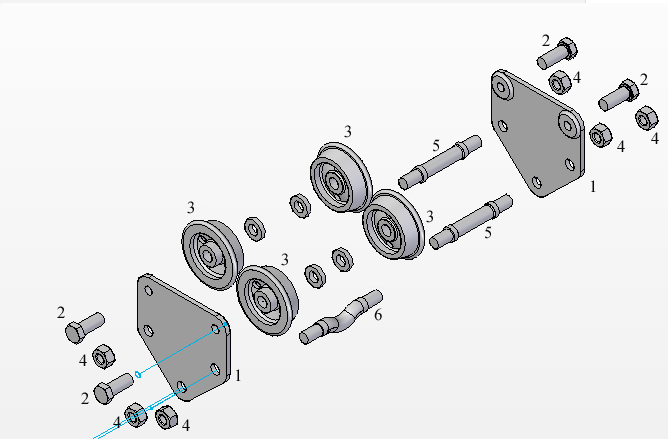

      2. DIBUJO DE CONJUNTO EN EXPLOSIÓN
        1. Un plano de perspectiva explosiva, nos ayudan a comprender la posición de varios componentes en un ensamblado
          1. Es una representación pictórica que se dibuja en tres dimensiones y que sus elementos deben de estar numerados.
        2. ICONTEC (2002). NTC 2058 DIBUJO TECNICO LISTA DE ITEMS
          1. Es la lista de tallada de items que constituyen un ensamble, o de partes individuales que constituyen un dibujo técnico.
            1. La lista detallada puede estar incluida dentro del mismo documento o en documento por separado
              1. Contenido del cuadro: items, descripción, cantidad, referencia, material
          2. ICONTEC (2002T) NC 2099 DIBUJO TECNICO REFERNECIA DE ITEMS
            1. Normas generales para la aplicación y representación de referencia de dibujos tecnicos
              1. referencias siempre en números arabigos
                1. Todas las referencias deben de tener el mismo tipo de altura del rotulado
                  1. La referencia de los items deben pueden mostrarse con las mismas lineas
                2. ICONTEC (1988) NTC 2048 ORIFICIOS DE CENTRADO REPRESENTACION SIMPLIFICADA Y DESIGNACION
                  1. En la representación simplificada de los agujeros de centrado se indica si deben permanecer o no en la pieza r¿terminada
                    1. La indicacion de cada uno debe constar de
                      1. • Una referencia am una norma internacional • La letra según tipo (R, A o B) • El diámetro guía d • El diámetro D del orificio exterior del orificio del centrado Estos valores deben estar separados por una barra (/)
                  2. LIBRO JENSEN
                    1. Dibujo de detalle y ensamble
                      1. Aseguramiento de la calidad del dibujo
                        1. Consideraciones de fabricación
                          1. consideración de revisión
                            1. Consideración de instalación
