Calor y Temperatura.
- Temperatura
- Se origina en las
ideas cualitativas de
“caliente” y “frío”
basadas en nuestro
sentido del tacto.
- Como medir la
temperatura
- Termometro
- Cuando el líquido rojo
se calienta se
expande y sube por el
tubo, y el valor de L
aumenta.
- Cuando el líquido rojo
se calienta se
expande y sube por el
tubo, y el valor de L
aumenta.
- Presión de gas.
- Una cantidad de gas en
un recipiente de
volumen constante, la
presión p medida por el
manómetro aumenta o
disminuye al
calentarse o enfriarse.
- Una cantidad de gas en
un recipiente de
volumen constante, la
presión p medida por el
manómetro aumenta o
disminuye al
calentarse o enfriarse.
- Termometro
- Se origina en las
ideas cualitativas de
“caliente” y “frío”
basadas en nuestro
sentido del tacto.
- Termómetros
y escalas de
temperatura
- Termómetros
- Tira bimetálica
- La tira usualmente se moldea en
espiral, con el extremo exterior
anclado a la caja y el interior
unido a un puntero.
El puntero gira en respuesta a
cambios de temperatura.
- La tira usualmente se moldea en
espiral, con el extremo exterior
anclado a la caja y el interior
unido a un puntero.
El puntero gira en respuesta a
cambios de temperatura.
- Termómetro de
resistencia.
- se mide
- El cambio en la
resistencia eléctrica de
una bobina de alambre
fino, un cilindro de carbono.
- Puesto que la
resistencia
puede medirse
con gran
precisión.
- Puesto que la
resistencia
puede medirse
con gran
precisión.
- El cambio en la
resistencia eléctrica de
una bobina de alambre
fino, un cilindro de carbono.
- se mide
- Tira bimetálica
- Escalar de
temperatura
- Celsius
- Negativo
- Con un estado
más frío que el
agua al
momento de
congelarse es
un número
negativo
- Con un estado
más frío que el
agua al
momento de
congelarse es
un número
negativo
- Denotación (°C)
- Marcamos con “0” el nivel
del líquido del termómetro
a la temperatura de
congelación del agua pura,
y con “100” el nivel a la
temperatura de ebullición.
- luego dividimos la
distancia entre ambos
puntos en cien
intervalos iguales
llamados grados.
- luego dividimos la
distancia entre ambos
puntos en cien
intervalos iguales
llamados grados.
- Marcamos con “0” el nivel
del líquido del termómetro
a la temperatura de
congelación del agua pura,
y con “100” el nivel a la
temperatura de ebullición.
- Negativo
- Fahrenheit
- Denotación (°F)
- la temperatura de
congelación del
agua es de 32 °F y
la de ebullición es
de 212 °F
- la temperatura de
congelación del
agua es de 32 °F y
la de ebullición es
de 212 °F
- Denotación (°F)
- converción de temperatura
- °F a °C
- °C a °F
- °F a °C
- Celsius
- Termómetros
- Termómetros
de gas y la
escala Kelvin
- La escala
Kelvin y
temperatura
absoluta
- Escala de
temperatura Kelvin,
- Denotación (K)
- Usamos la temperatura extrapolada
a presión cero como base para una
escala de temperatura, con su cero
en la temperatura kelvin.
- Vemos que los 3 gases llegan a una
temperatura hipotética de -273.15°C
en la que la presión absoluta del gas
sería cero
- Es decir:
- 0 K= -2273.15 °C y 273.15 K = 0 °C
- 0 K= -2273.15 °C y 273.15 K = 0 °C
- Vemos que los 3 gases llegan a una
temperatura hipotética de -273.15°C
en la que la presión absoluta del gas
sería cero
- Conveción K a °C
- Usamos la temperatura extrapolada
a presión cero como base para una
escala de temperatura, con su cero
en la temperatura kelvin.
- Denotación (K)
- Escala de
temperatura Kelvin,

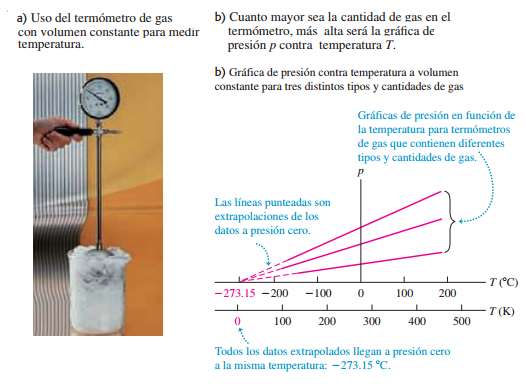

- Termómetro de
gas
- Define una escala de
temperatura que no depende
de las propiedades de un
material específico
- Vemos que los 3 gases llegan a una
temperatura hipotética de
-273.15°C en la que la presión
absoluta del gas sería cero
- Vemos que los 3 gases llegan a una
temperatura hipotética de
-273.15°C en la que la presión
absoluta del gas sería cero
- Define una escala de
temperatura que no depende
de las propiedades de un
material específico
- La escala
Kelvin y
temperatura
absoluta
- Expansión
térmica
- Expansión
lineal
- Es aquella en la cual predomina la variación
en una única dimensión, o sea, en el ancho,
largo o altura del cuerpo.
- Ej.

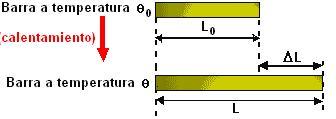

- imaginemos una barra metálica de longitud
inicial Li y temperatura θi.
- Si calentamos esa barra hasta que la misma
sufra una variación de temperatura Δθ,
notaremos que su longitud (Li) pasa a ser igual
a L
- La dilatación es directamente
proporcional al larco inicial de las
barras.
- Matematicamente
- La dilatación es directamente
proporcional al larco inicial de las
barras.
- Si calentamos esa barra hasta que la misma
sufra una variación de temperatura Δθ,
notaremos que su longitud (Li) pasa a ser igual
a L
- imaginemos una barra metálica de longitud
inicial Li y temperatura θi.
- Ej.
- Es aquella en la cual predomina la variación
en una única dimensión, o sea, en el ancho,
largo o altura del cuerpo.
- Expansión de
volumen
- Es aquella en que predomina la
variación en tres dimensiones, o sea, la
variación del volumen del cuerpo.
- Ej.

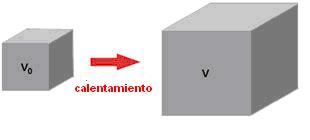

- Imaginemos un cubo metálico
de volumen inicial Vi y la
temperatura inicial θi.
- Si lo calentamos hasta la
temperatura final, su
volumen pasará a tener
un valor final igual a V.

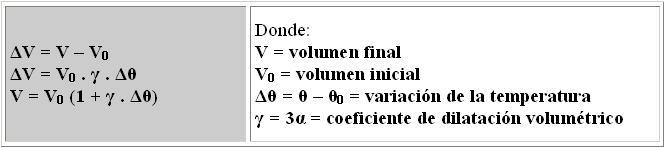

- Ecuación
- Ecuación
- Si lo calentamos hasta la
temperatura final, su
volumen pasará a tener
un valor final igual a V.
- Imaginemos un cubo metálico
de volumen inicial Vi y la
temperatura inicial θi.
- Ej.
- Es aquella en que predomina la
variación en tres dimensiones, o sea, la
variación del volumen del cuerpo.
- Esfuerzo
térmico
- Esfuerzo de tensión o compresión que se produce en un
material que sufre una dilatación o contracción térmica.
- Esfuerzo de tensión o compresión que se produce en un
material que sufre una dilatación o contracción térmica.
- Expansión
lineal
- Cantidad de
calor
- Calor
específico
- Cantidad de calor que por kilogramo
necesita un cuerpo para que su
temperatura se eleve en un grado
centígrado.
- Ecuación
- Ecuación
- Cantidad de calor que por kilogramo
necesita un cuerpo para que su
temperatura se eleve en un grado
centígrado.
- Se puede definir con base en el cambio de
temperatura de un material específico.
- Caloría
- Denotación (cal)
- se define como la cantidad de calor
necesaria para elevar la temperatura
de 1 g de agua de 14.5 °C a 15.5 °C.
- se define como la cantidad de calor
necesaria para elevar la temperatura
de 1 g de agua de 14.5 °C a 15.5 °C.
- Denotación (cal)
- Caloría
- Denotación ( )
- Cuando el calor está
asociado a un cambio de
temperatura infinitesimal
, lo llamamos
- Cuando el calor está
asociado a un cambio de
temperatura infinitesimal
, lo llamamos
- Calor
específico
- Calorimetría y
cambios de fase
- cambios de fase
- Fase
- Término para describir un
estado específico de la
materia, como sólido, líquido o
gas.
- Término para describir un
estado específico de la
materia, como sólido, líquido o
gas.
- Significa
- transición de una
fase a otra
- suelen incluir grandes
cantidades de energía.
- suelen incluir grandes
cantidades de energía.
- transición de una
fase a otra
- calor de fusión
- convertir hielo a agua
líquida
- transferencia de calor
en un cambio de fase
- transferencia de calor
en un cambio de fase
- convertir hielo a agua
líquida
- sublimación
- fase sólida a la
gaseosa
- fase sólida a la
gaseosa
- ebullición
- agua ha
pasado a
la fase de
vapor
- agua ha
pasado a
la fase de
vapor
- Fase
- calorimetria
- significa
“medición de
calor”
- significa
“medición de
calor”
- cambios de fase
- Mecanismos de transferencia de
calor
- Los tres mecanismos de
transferencia de calor son
- Radiación
- Es la transferencia de
calor por radiación
electromagnética,
como la luz del Sol,
sin que tenga que
haber materia en el
espacio entre los
cuerpos.
- Es la transferencia de
calor por radiación
electromagnética,
como la luz del Sol,
sin que tenga que
haber materia en el
espacio entre los
cuerpos.
- Conducción
- Dentro de un
cuerpo o entre
dos cuerpos que
están en
contacto.
- Sólo hay transferencia de calor entre
regiones que están a diferente
temperatura, y la dirección de flujo
siempre es de la temperatura más alta a la
más baja
- Sólo hay transferencia de calor entre
regiones que están a diferente
temperatura, y la dirección de flujo
siempre es de la temperatura más alta a la
más baja
- Dentro de un
cuerpo o entre
dos cuerpos que
están en
contacto.
- Convección
- Depende del
movimiento
de una masa
de una región
del espacio a
otra
- Depende del
movimiento
de una masa
de una región
del espacio a
otra
- Radiación
- Los tres mecanismos de
transferencia de calor son
- Calor
- Se refiere a transferencia
de energía de un cuerpo o
sistema a otro, a causa de
una diferencia de
temperatura.
- Se refiere a transferencia
de energía de un cuerpo o
sistema a otro, a causa de
una diferencia de
temperatura.
