Seccion
media

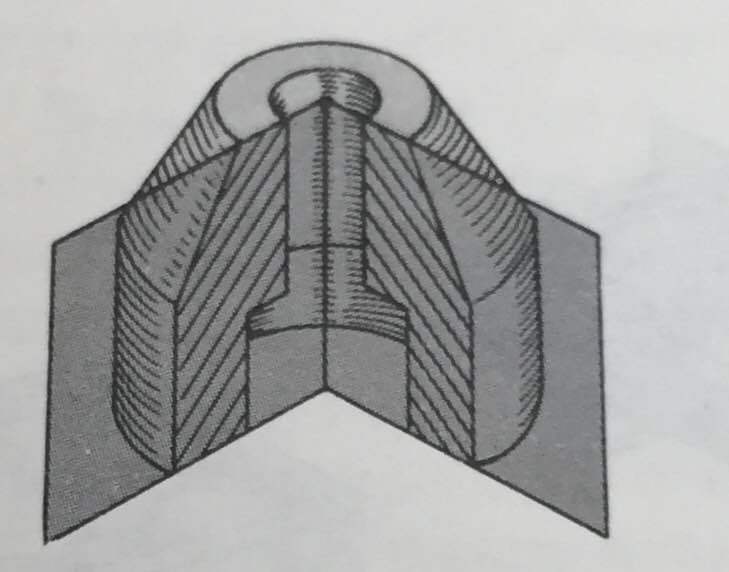

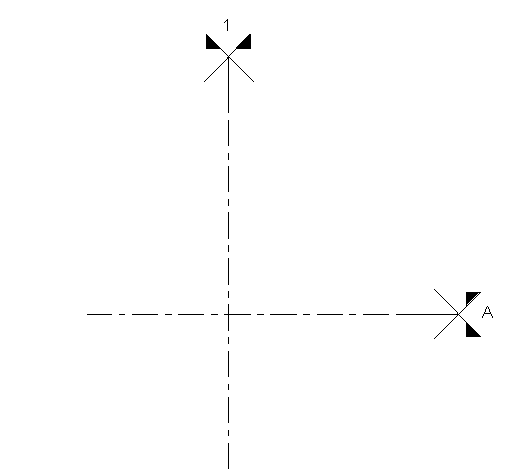

- ;Cuando se dibuja la
mitad de un corte, se
hacen pasar dos planos
de corte en el ángulo
recto a lo largo de las
líneas de centro.
- Una semisección es
una vista de un objeto
ensamblado, casi
siempre simétrico que
muestra una mitad de
una vista en sección.
- Características: Este tipo de dibujo será más útil para esquemas
de ensamble, en donde ambas construcciones se muestran en una
vista
- Tipología de líneas:
Líneas centrales

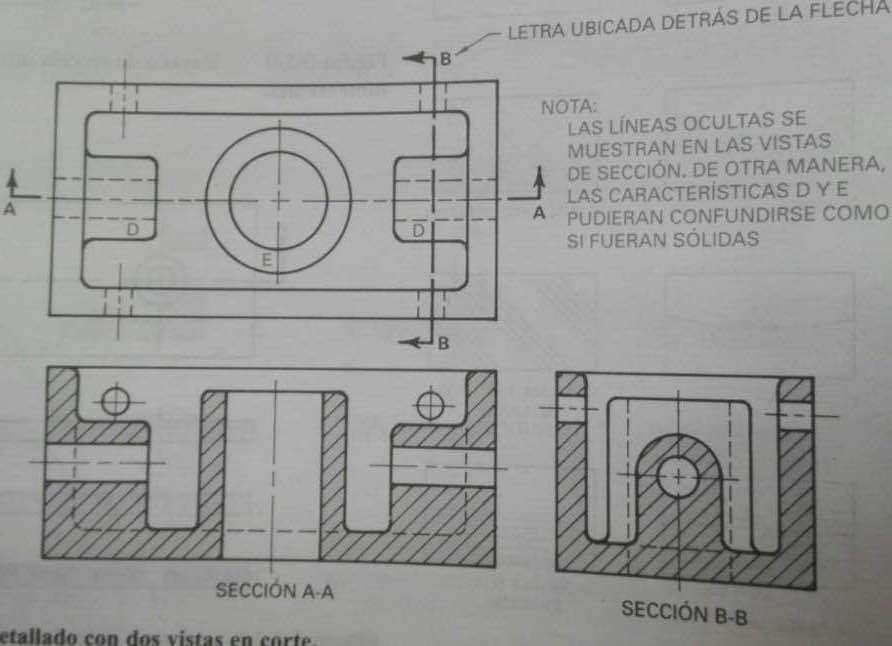

- Ejemplo:
- Lo más interesante es que podemos ver la vista
interior y exterior
- Lo más interesante es que podemos ver la vista
interior y exterior
- Conclusión: La sección media es una vista que
utilizamos para obtener vistas tanto
inferiores como exteriores de una figura.

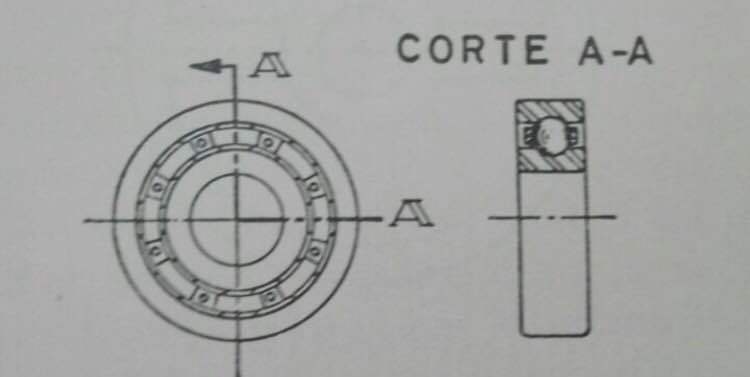

- Ejemplo:
- Tipología de líneas:
Líneas centrales
- Ejemplo
- Características: Este tipo de dibujo será más útil para esquemas
de ensamble, en donde ambas construcciones se muestran en una
vista
- Thomas E French; La SM es
una vista que se utiliza para
objetos simetricos en lo que se
dibuja la mitad de la
intersección.
- Características: Esta figura puede
mostrar tanto el interior como el
exterior del objeto sin utilizar
líneas de punto.
- Tipologías de líneas:
Línea de ejes
- Conclusión: La sección media es una vista que utilizamos para obtener vistas tanto
inferiores como exteriores de una figura.
- Conclusión: La sección media es una vista que utilizamos para obtener vistas tanto
inferiores como exteriores de una figura.
- Tipologías de líneas:
Línea de ejes
- Ejemplo:
- Ejemplo:
- Lo que más me llamo la atención es que a diferencias de otras vistas, en esta
tenemos tanto la vista inferior como la exterior.
- Lo que más me llamo la atención es que a diferencias de otras vistas, en esta
tenemos tanto la vista inferior como la exterior.
- Ejemplo:
- Características: Esta figura puede
mostrar tanto el interior como el
exterior del objeto sin utilizar
líneas de punto.
- Características: Los semicortes tienen la ventaja de que
presentan el interior del objeto conservado, al mismo
tiempo, el exterior.
- Tipología de líneas:
Línea de ejes
- Ejemplo:
- Lo más interesante es que podemos ver la vista interior y exterior
- Lo más interesante es que podemos ver la vista interior y exterior
- Conclusión: La sección media es una vista que utilizamos para
obtener vistas tanto inferiores como exteriores de una figura.
- Ejemplo:
- Tipología de líneas:
Línea de ejes
- Ejemplo:
- Una semisección es
una vista de un objeto
ensamblado, casi
siempre simétrico que
muestra una mitad de
una vista en sección.
