MOMENTO 3 DIBUJO DEL
CONJUNTO

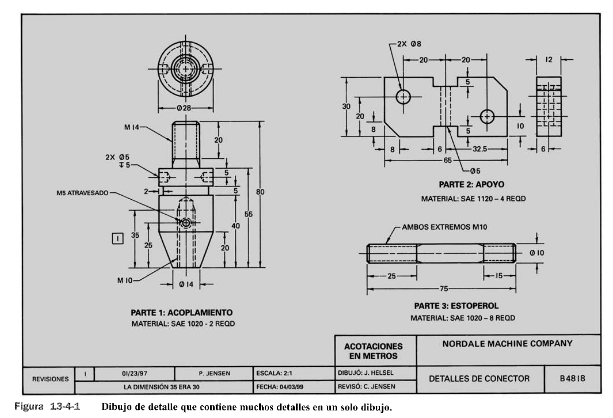

- dibujo de despiece o detalle de un objeto. Jencen - Gutierrez.K
- que es?
- es un dibujo donde cada pieza se dibujara con el minimo
numero de vistas y detalles para la correcta definicion de la
misma . Proporciona informacion para la fabricacion o
construccion de maquinas o estruccturas
- es un dibujo donde cada pieza se dibujara con el minimo
numero de vistas y detalles para la correcta definicion de la
misma . Proporciona informacion para la fabricacion o
construccion de maquinas o estruccturas
- como se representa
- Debe estar normalizado bajo las normas tecnicas
- Descripcion de la forma
- # de vistas
- detalles ampliados
- # de vistas
- Descriccion del tamaño
- Especificaciones
- Tratamiento termico
- acabados
- tolerancias
- Tratamiento termico
- informacion adicional del dibujo
- escala
- metodos de proyeccion
- fecha
- nonbre de la parte
- formato
- nonbre dibujante
- escala
- Lista de comprobacion
- Dimenciones
- escala
- textura superficial
- tolerancias
- estandares
- materiales de fabricacion
- Dimenciones
- Debe estar normalizado bajo las normas tecnicas
- que es?

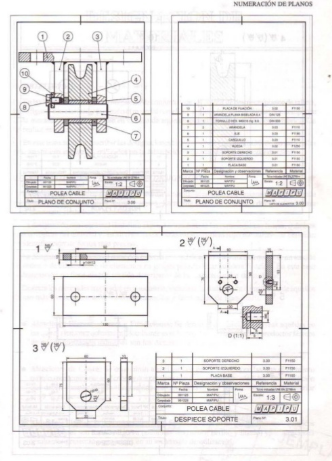

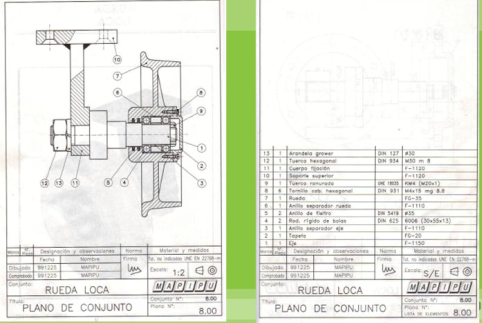

- dibujo de conjunto - Gutierrez K
- Que es?
- Es una vision general del dispositivo a construir viendo la situacion
de las distintas piezas con relacion y las concordancias que existe
entre ellas. el plano de conjunto consiste ne hacer posible el
montaje de una maquina o un mecanismo en su totalidad
- Es una vision general del dispositivo a construir viendo la situacion
de las distintas piezas con relacion y las concordancias que existe
entre ellas. el plano de conjunto consiste ne hacer posible el
montaje de una maquina o un mecanismo en su totalidad
- como se representa?
- Se debe usar las normas tecnicas y normalizacion
- Se debe identificar todas las piezas que coponen el dispositivo
- Se puede usar una lista de componentes
- Se deben marcar las piezas
- Se rotula con dimenciones y designacion de las normas
- Se referencia cada una de las piezas y se le asigna una marca
- Se usan numeros arabigos y letras en algunas casos
- Se hacen las marcas en forma consecutiva ,orden de montaje,
tamaño u otro orden
- Las marcas se hacen fuera del trazado del dibujo dentro del dibujo las
lineas terminan en punto y si es afuera termina en flecha
- La lista de materiales o componentes es una tabla de resumen de informacion escencial
- Si hay muchos componentes se puede hacer una table ne otra hoja A4
- Se debe usar las normas tecnicas y normalizacion
- Que es?

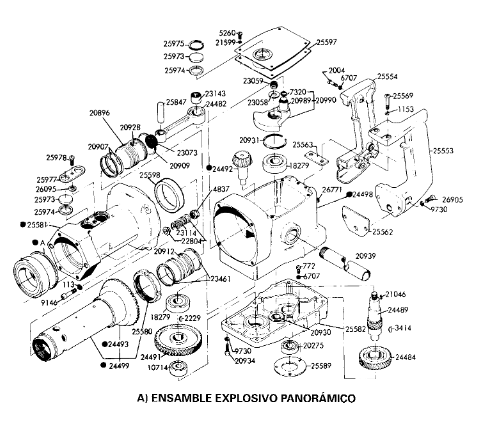

- Dibujo de conjunto en explocion - Jensen Cecil
- Es un dibujo de montaje ilustrativo que muestra vistas multiples ortogonales
y facilita el emsamble o mantenimiento de dispositivos mecanicos . Se
alinean las partes en su pocicion de ensamble
- debe estar normalizado bajo normas tecnicas
- se deben identificar todas las piezas del dispositivo
- las piezas deben estar marcadas
- debe estar normalizado bajo normas tecnicas
- Es un dibujo de montaje ilustrativo que muestra vistas multiples ortogonales
y facilita el emsamble o mantenimiento de dispositivos mecanicos . Se
alinean las partes en su pocicion de ensamble
