DIBUJO DE CONJUNTO
- GERALD
ANTHONY
DOMENEC
TORRES CC
72345688
GRUPO 7

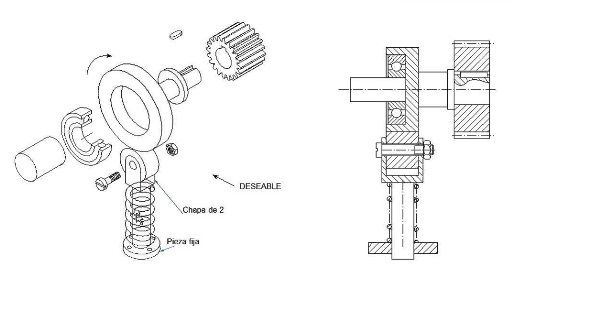

- DIBUJO EN CONJUNTO EN EXPLOSION
- ESTE TIPO DE DIBUJO SE EMPLEA EN ALGUNAS PIEZAS
DE CATALOGO EN COMPAÑIA Y EN MANUALES DE
INSTRUCCION.
- PERMITE VER DONDE ENCAJAN LAS PIESAS DE CADA CONJUNTO
TRAS SUFRIR ESTAS UN DESPLAZAMIENTO
- ES UNA REPRESENTACION EN 3 DIMENSIONES
- ESTE TIPO DE DIBUJO SE EMPLEA EN ALGUNAS PIEZAS
DE CATALOGO EN COMPAÑIA Y EN MANUALES DE
INSTRUCCION.

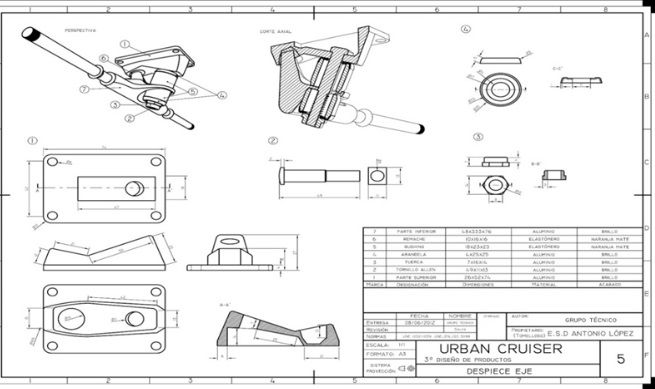

- DIBUJO DE DESPIECE
- EN ESTA CADA PIESA SE DIBUJA A LA ESCALA MAS
CONVENIENTE POR LO GENERAL SON ESCALAS NORMALIZADAS
- Su función principal consiste en aportar una información que no se4 puede extraer de la propia
representación gráfica de los elementos del conjunto.
- Los planos de despiece son los que hacen posib le la fabricación individual de
cada pieza.
- EN ESTA CADA PIESA SE DIBUJA A LA ESCALA MAS
CONVENIENTE POR LO GENERAL SON ESCALAS NORMALIZADAS

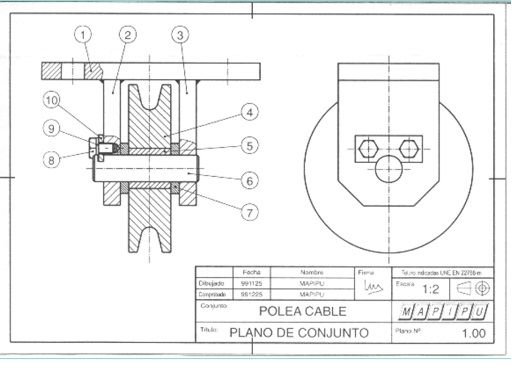

- Dibujo de conjunto
- Hace posible el montaje, primando la visión de la situación de las distintas partes sobre la
representación del detalle
- Al realizar el plano de conjunto se deben tener en cuenta todas las cuestiones relativas a la
normalización: formato de dibujo, grosores de línea, escala, disposición de vistas, cortes y secciones,
etc...
- Hace posible el montaje, primando la visión de la situación de las distintas partes sobre la
representación del detalle.
- Hace posible el montaje, primando la visión de la situación de las distintas partes sobre la
representación del detalle
