Microcontrolador PIC18F4550

Perifericos
1. Convertidor Analógico-Digital (ADC)
  1. Convertidor de 10 Bits con 13 Entradas/canales (AN0 - AN12) disponibles para conversion, sin embargo internamente solo tiene 1 ADC, por lo que es necesario una multiplexion de los canales
    1. Registros
      1. Datos
        ADRESH y ADRESL

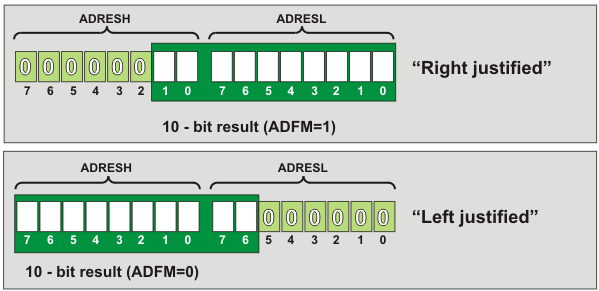

        Almacenan los 10 bits de datos procedentes de la conversion, dependiendo de la configuracion del bit 7 (ADFM) en el registro ADCON2, puede ser justificacion izquierda o derecha
      2. Configuracion
        ADCON0, controla la operacion del ADC: habilida ADC, canal de entrada, status de conversion
        ADCON1, establece voltajes de referencia asi como pines AN0:AN12 como digitales / Analogicos
        ADCON2, configura seleccion de reloj, tiempo de adquisicion y justificacion de los resultados en ADRESH y ADRESL
2. Temporizadores
  1. TIMER0 : TIMER3, 1 de 8 bits (TIMER2) y los demas de 16 bits, pueden ser configurados como contador
    1. Registros: T0CON, T1CON, T2CON y T3CON
3. Módulo USB
4. Módulo de Comunicacion serial mejorada USART
5. Módulo CCP Captura/Comparador/PWM
  1. PWM resolucion de 10 bits
  2. Captura y comparacion max 16 bits.
6. Modulo Comparador
  1. Tiene 2 Comparadores analogicos que pueden ser configurados
7. Módulo ECCP (módulo mejorado CCP)
  1. Auto-apagado
  2. Salidas Multiples
  3. Polaridad
8. Módulo MSSP (Master Synchronous Serial Port)
  1. Comunicacion serial con otros PIC, tipo maestro / esclavo
Set de Instrucciones tipo RISC (Reduced Instruction Set Computer)

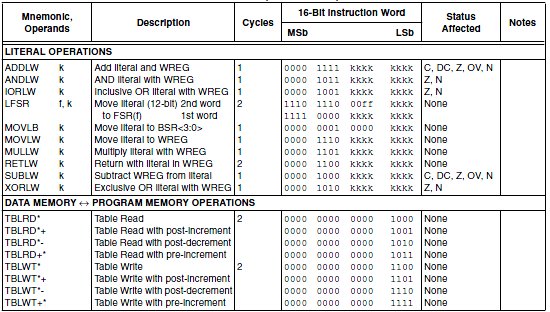

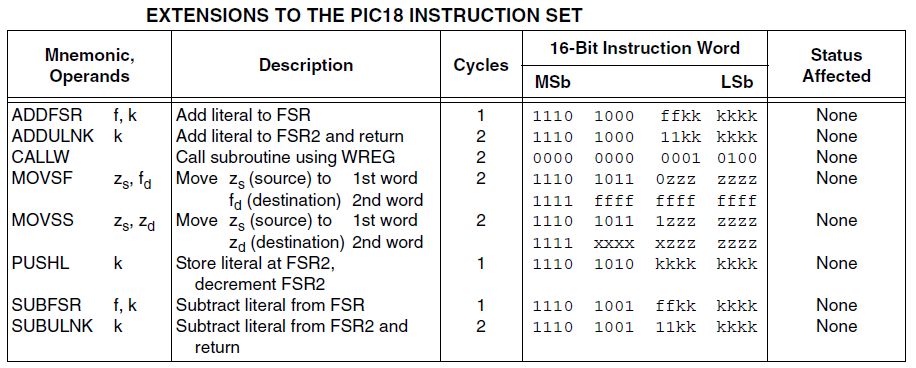

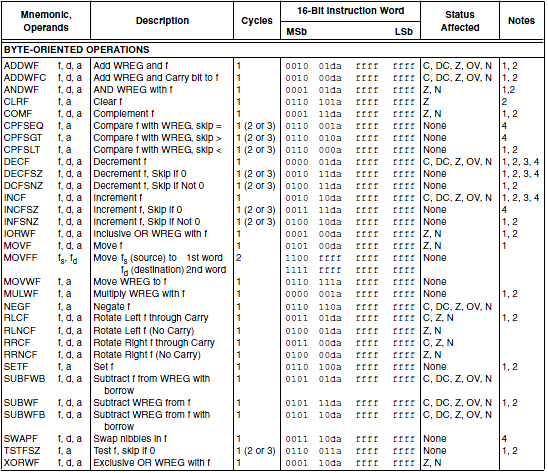

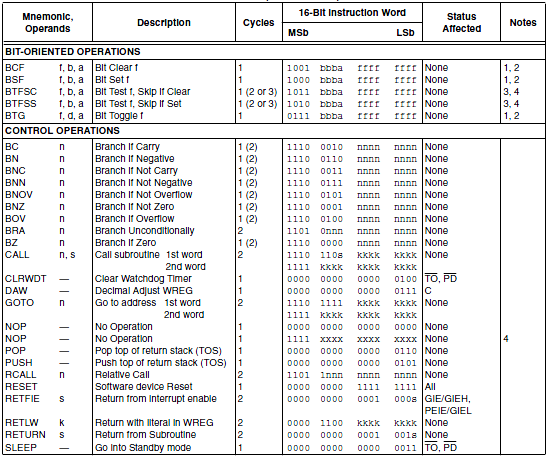

1. Incorpora un set standard de 75 instrucciones, así como nuevas instrucciones (8) para la optimizacion de codigo recursivo, están agrupadas en 4 catogorías: • Operaciones a Byte, • Operaciones a Bit• Operaciones Literales• Operaciones de Control
Configuraciones
1. PUERTOS
  1. Tiene 5 puertos: A,B,C,D y E
    1. Se pueden configurar como Entrada / Salida, a traves del registro TRISX, donde "X" representa la letra del puerto (A-E), por ejemplo TRISB =0b00001111; "1" indica entrada y "0" de salida
    2. Para escribir en un puerto, se puede hacer de diversas formas: el puerto completo, ejemplo: PORTB =0b01011010 ésto da una salida 1 logico en los bits 1,3,4 y 6, bit a bit: PORTC.RC1=1, pone en 1 el bit 1 del puerto C
2. Reloj / Oscilador
  1. Es fundamental su configuracion, ya que a partir de aqui se despliega la velocidad / frecuencia del micro.
    1. Tipos
      1. XT Cristal
      2. XTPLL Cristal con PLL habilidato
      3. HS Cristal de alta velocidad
      4. HSPLL Cristal de alta velocidad con PLL
      5. EC Reloj externo con salida de1/4 de Fosc
      6. ECIO Reloj externo con I/O en RA6
      7. ECPLL Reloj externo con PLL, salida de 1/4 Fosc en RA6
      8. ECPIO Reloj externo con PLL, I/O en RA6
      9. INTHS Oscilador interno como fuente de reloj, Oscilador HS como fuente de reloj para USB
      10. INTXT Oscilador interno como fuente de reloj para micro, oscilador XT como fuente de reloj para USB
      11. INTIO Oscilador interno como fuente de reloj para micro, Oscilador EC como fuente de reloj para USB, I/O on RA6
      12. INTCKO Oscilador interno como fuente de reloj para micro, Oscilador EC como fuente de reloj para USB, salida 1/4 Fosc en RA6
    2. Registros
      1. Existen 4 registros involucrados, 2 de configuracion (CONFIG1L y CONFIG1H) que seleccionan el modo del oscilador y las opciones de USB prescaler y postscaler y 2 de control (OSCCON y OSCTUNE), el primero permite seleccionar el modo activo de oscilador es usado ante todo para controlar el cambio de fuente de reloj en los modos de alimentación controlada , el segundo es utilizado para hacer ajustes de precisión o para “afinar” la fuente de frecuencia INTRC, también para seleccionar la fuente de baja frecuencia para manejar características.

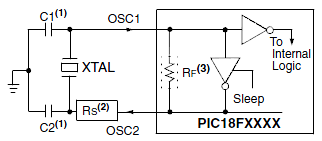

        Normalmente utilizamos un cristal XT externo, debido a que presenta una mejor estabilidad a comparacion con el oscilador interno. Circuito de XT, C1 y C2 de 27 pf, Rs opcional.

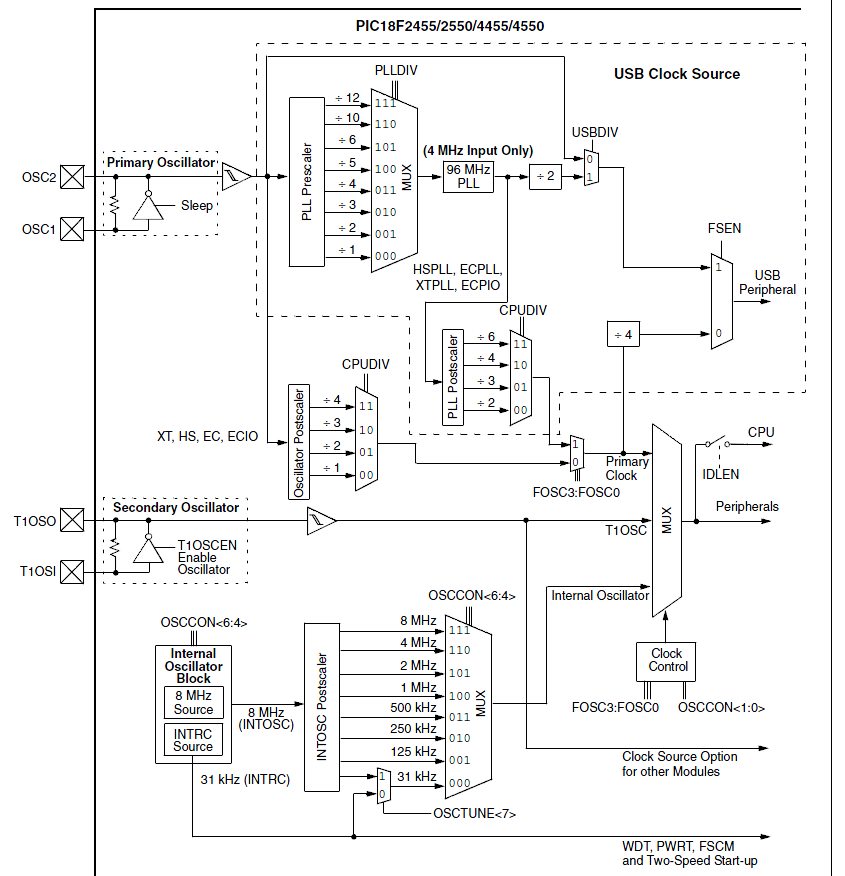

        Diagrama de Oscilador

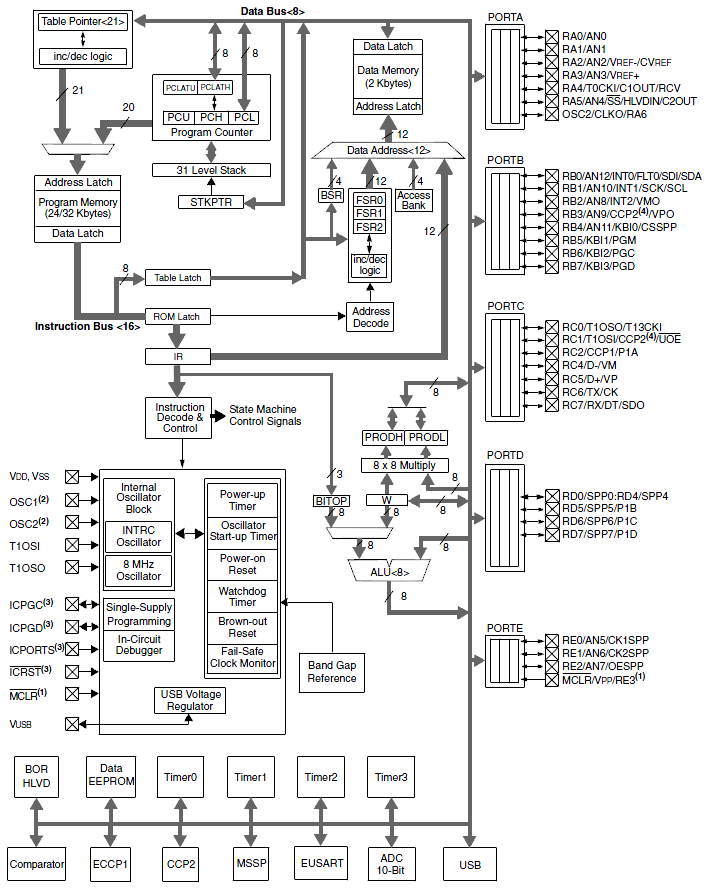

Diagrama de arquitectura
Cararacteristicas:
1. Micro de 8 Bits, arquitectura Harvard, 32K de memoria de programa, 2K SRAM, 256 bytes EEPROM 35 entradas/salidas, 13 canales ADC con 10 bits, 1 modulo CCP y 1 ECCP (PWM), comunicacion serial EUSART, MSSP comunicacion SPI e I2C, 2 comparadores, 1 timer de 8 bits y 2 de 16 bits
2. Encapsulado

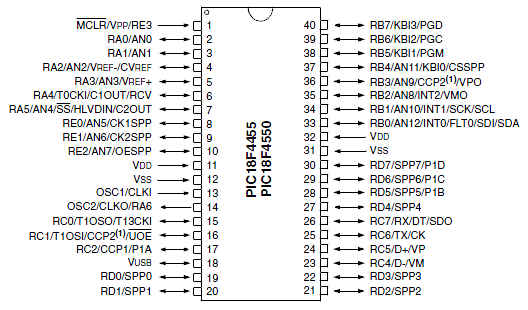

  1. PDIP 40 pines

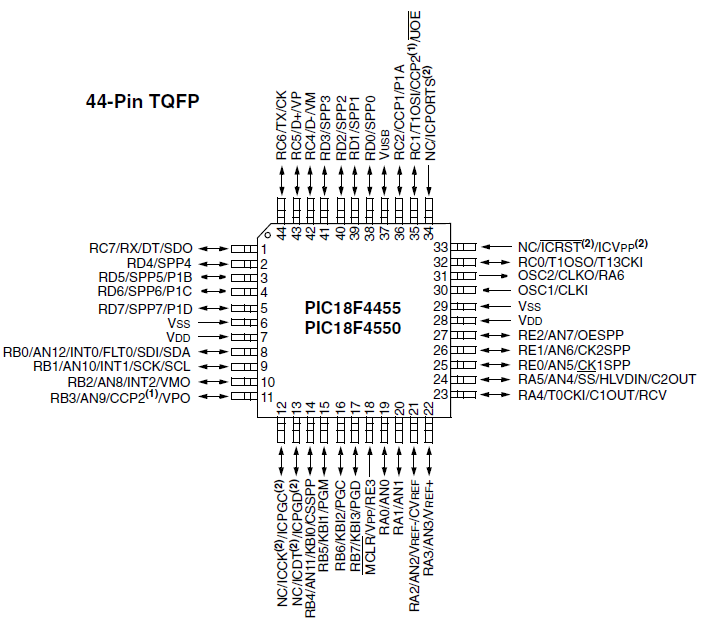

  2. TQFP 44 pines

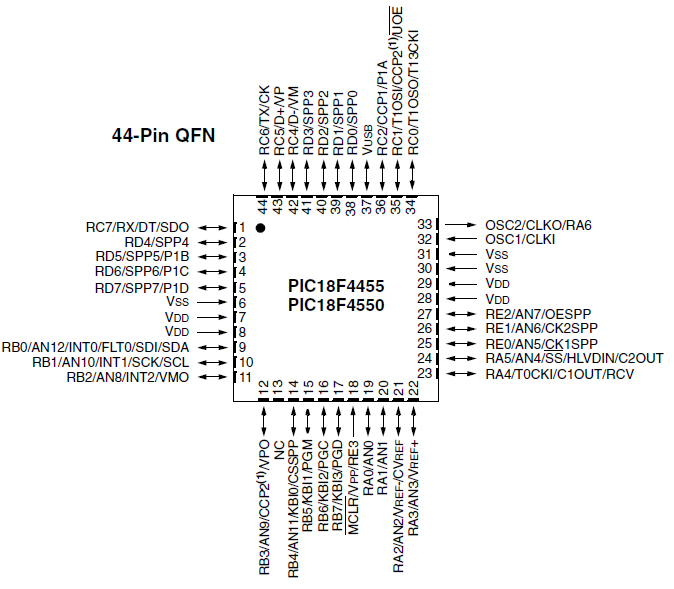

  3. QFN 44 pines
Funciones
1. Watch Dog
  1. Mecanismo de seguridad que provoca un reset del micro cada cierto perioro de tiempo para evitar en caso de que éste se haya bloqueado, programable desde 41 ms hasta 131s.
2. Interrupciones
  1. Son llamadas a funciones disparadas por un evento, hay de alta y baja prioridad
3. Proteccion de código
