UNIDAD 2- DIBUJO PROYECTIVO
- FORMATOS
NORMALIZADOS
- Hoja de papel de acuerdo a
la norma UNE 1026-2 83
equivalente ISO 5457
- Se distinguen con letras A,B,C,D,E Se
utiliza mas la serie A (DIN A )
- Se distinguen con letras A,B,C,D,E Se
utiliza mas la serie A (DIN A )

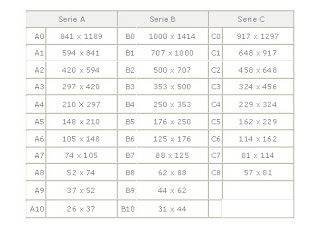

- DIMENSIONES
- Existen formatos A0,A2,A3,A4 A5 La
base de las medidas son 1m´2
ancho 841mm alto 1189mm
- Existen formatos A0,A2,A3,A4 A5 La
base de las medidas son 1m´2
ancho 841mm alto 1189mm
- REGLAS
- Regla de Doblado
Regla de semejanza
Regla de referencia
- Regla de Doblado
Regla de semejanza
Regla de referencia
- SERIES
- Existen dos series se
denominan auxiliares
sirven como formatos
de papel
- Existen dos series se
denominan auxiliares
sirven como formatos
de papel
- Hoja de papel de acuerdo a
la norma UNE 1026-2 83
equivalente ISO 5457
- LINEAS NORMALIZADAS
- Se utilizan varios tipos y
espesores de lineas de
acuerdo a la ISO 128-82

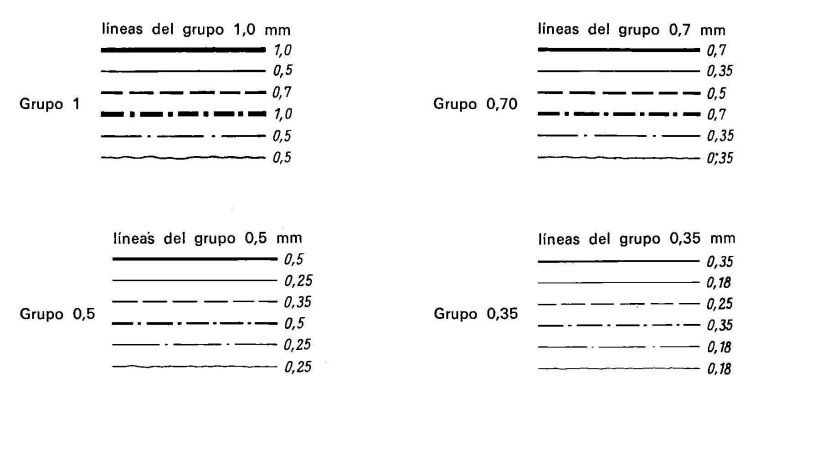

- GRUPOS DE LINEAS
- Conjunto de las que lo forman. Se
designan por medio de la cifra en mm
correspondiente a la línea llena ancha La
serie consta de 6 grupos, que son: 1,4; 1;
0,7; 0,5; 0,35 y 0,25
- Conjunto de las que lo forman. Se
designan por medio de la cifra en mm
correspondiente a la línea llena ancha La
serie consta de 6 grupos, que son: 1,4; 1;
0,7; 0,5; 0,35 y 0,25

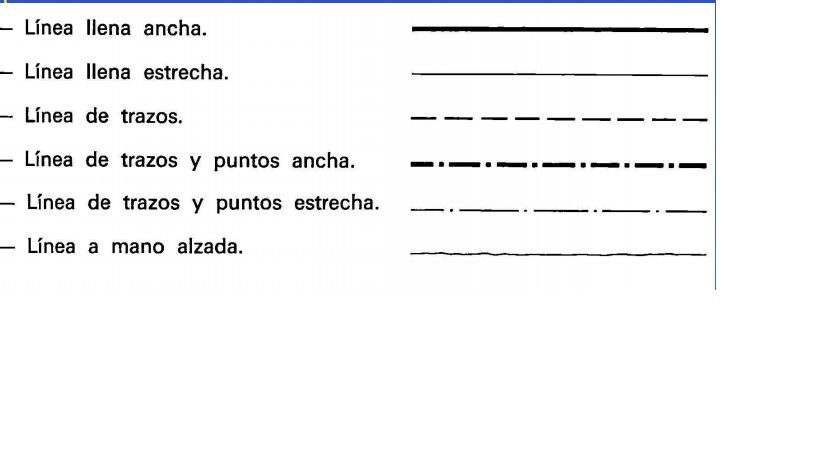

- TIPOS DE LINEA
- Las líneas son usadas como símbolos y
tienen diferentes significados según se
dibujen como líneas continuas, a trazos, a
trazo y punto, ect, y según sus espesores.
- Las líneas son usadas como símbolos y
tienen diferentes significados según se
dibujen como líneas continuas, a trazos, a
trazo y punto, ect, y según sus espesores.
- LINEA OCULTA
- Es de un grosor de unos 0,3 mm a 0,5
mm y se la hace punteada, muestra
características como agujeros, en
una vista en la que no están. La
característica se mostrará en otra
vista del dibujo.
- Es de un grosor de unos 0,3 mm a 0,5
mm y se la hace punteada, muestra
características como agujeros, en
una vista en la que no están. La
característica se mostrará en otra
vista del dibujo.
- Se utilizan varios tipos y
espesores de lineas de
acuerdo a la ISO 128-82
- ESCALA NORMALIZADA
- QUE SON
- Es la relación entre la
dimensión dibujada respecto
de su dimensión real, esto es:
Dimensión en el
dibujo/Dimension en la
realidad; Si el numerador de
esta fracción es mayor que el
denominador, se trata de una
escala de ampliación, y será de
reducción en caso contrario. La
escala 1:1 corresponde a un
objeto dibujado a su tamaño
real (escala natural).
- Es la relación entre la
dimensión dibujada respecto
de su dimensión real, esto es:
Dimensión en el
dibujo/Dimension en la
realidad; Si el numerador de
esta fracción es mayor que el
denominador, se trata de una
escala de ampliación, y será de
reducción en caso contrario. La
escala 1:1 corresponde a un
objeto dibujado a su tamaño
real (escala natural).
- COMO SE CONSTRUYEN
- Se pueden construir
escalas a través de:
Escala gráfica;
Triangulo Universal de
escalas; Escala decimal
de transversal;uso del
escalimetro
- Se pueden construir
escalas a través de:
Escala gráfica;
Triangulo Universal de
escalas; Escala decimal
de transversal;uso del
escalimetro

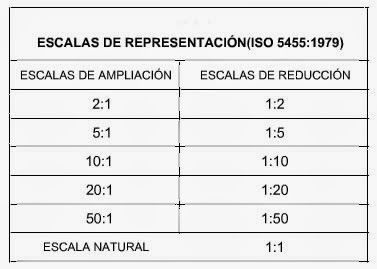

- CUALES SON LAS MAS COMUNES
- La mas comunes son Escala
natural , escala de reduccion ,
y escala de ampliacion
- La mas comunes son Escala
natural , escala de reduccion ,
y escala de ampliacion
- QUE SON
- VISTAS
- CONCEPTO

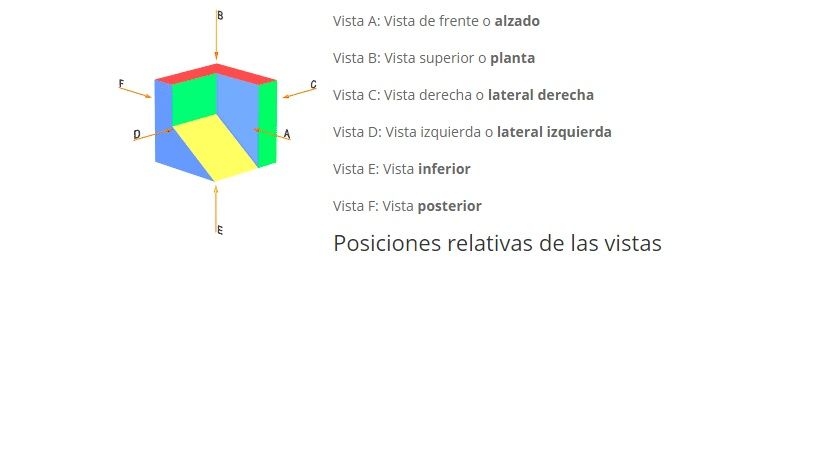

- Son las proyecciones ortogonales del
mismo sobre 6 planos, dispuestos en
forma de cubo. Las reglas a seguir para
las vistas de un objeto estan en la norma
UNE 1-032-82, “Dibujos técnicos:
Principios generales de representación”,
equivalente a la norma ISO 128-82.
- Son las proyecciones ortogonales del
mismo sobre 6 planos, dispuestos en
forma de cubo. Las reglas a seguir para
las vistas de un objeto estan en la norma
UNE 1-032-82, “Dibujos técnicos:
Principios generales de representación”,
equivalente a la norma ISO 128-82.
- VISTAS NECESARIAS
- VISTAS ESPECIALES
- Son representaciones más claras
y simplificadas, ahorrando a su
vez tiempo de ejecución, pueden
realizarse una serie de
representaciones especiales de
las vistas de un objeto.

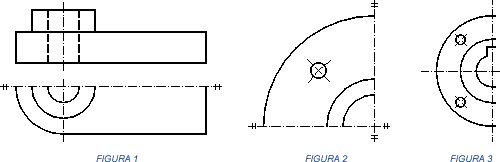

- SIMETRICAS

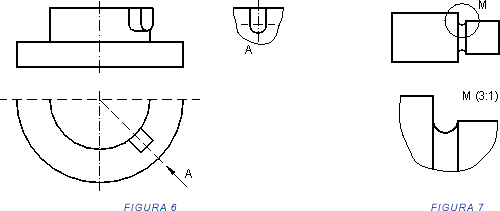

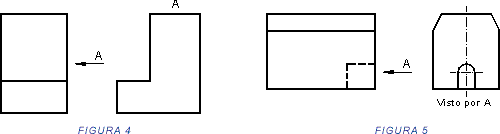

- VISTAS CAMBIADAS DE POSICION
- DETALLE

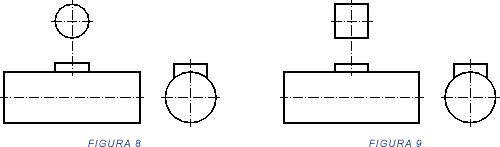

- LOCALES

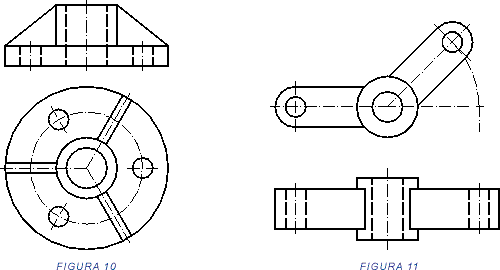

- GIRADAS

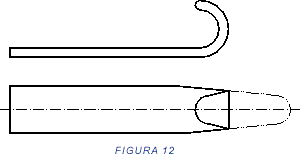

- DESARROLLADAS
- SIMETRICAS
- Son representaciones más claras
y simplificadas, ahorrando a su
vez tiempo de ejecución, pueden
realizarse una serie de
representaciones especiales de
las vistas de un objeto.
- CONCEPTO
