1. David Mauricio Rodriguez ParraGrupo 32

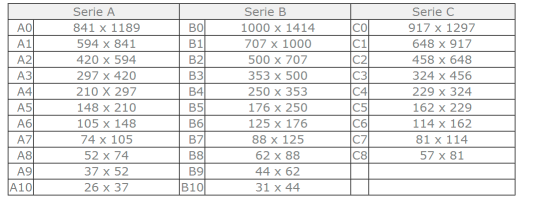

2. Formatos Normalizados

   • Es la hoja de papel en que se realiza un dibujo, cuya forma y dimensiones en mm. están normalizados. En la norma UNE 1026-2 83 Parte 2, equivalente a la ISO 5457

3. Lineas Normalizadas

   • En los dibujos tecnicos se utilizan diferentes tipos de lineas según el concepto a desarrollar
     • Linea Gruesa
       • Contornos Vistos
       • Aristas Vistas
     • Linea Fina
       • Lineas Ficticias
       • Lineas de Cota
       • Lineas de Proyeccion
       • Lineas de Referencia
       • Rayados
     • Linea Fina a mano alzada
       • Limites de Vistas o Cortes Parciales
     • Grueza de Trazos
       • Contornos y Aristas Ocultos
     • Fina de Trazos
       • Contornos y Aristas Ocultos
     • Fina de Trazos y Puntos
       • Ejes de Revolucion, Trazas de Plano de Simetria, Trayectorias
     • Gruesa de Trazos y Puntos
       • Indicacion de Lineas o Superficies que son objetos de especificaciones particulares
     • Fina de Trazos y Puntos, gruesa en los extremos y en los cambios de direccion
       • Trazas de Plano de Corte
     • Fina de Trazos y Doble Puntos
       • Contornos Iniciales antes del conformado
       • Lineas de Centro de Gravedad
       • Posiciones Intermedias y Extremos de Piezas Moviles
       • Contornos de Piezas Adyacentes
       • Partes Situadas delante de un plano de Corte

4. Escalas Normalizadas

   • Es un proceso de ampliación o reducción de un objeto en especifico
     • Escalas de Reducción
       • 1:2 - 1:5 - 1:10 - 1:20 - 1:50
     • Escalas de Ampliacion
       • 2:1 - 5:1 - 10:1 - 20:1 - 50:1

5. Vistas

   • Son las Proyecciones Ortogonales de un mismo objeto sobre 6 planos
     • Alzado
     • Inferior
     • Planta
     • Lateral Izquierda
     • Lateral Derecha
     • Posterior
