MOMENTO 2
DIBUJO TECNICO

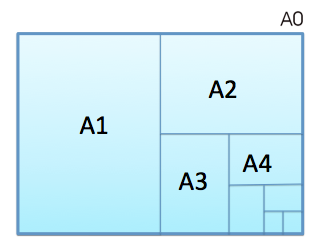

- FORMATOS
NORMALIZADOS
- Se llama formato a la hoja de papel en que
se realiza un dibujo, cuya forma y
dimensiones en mm. están normalizados
- Se llama formato a la hoja de papel en que
se realiza un dibujo, cuya forma y
dimensiones en mm. están normalizados

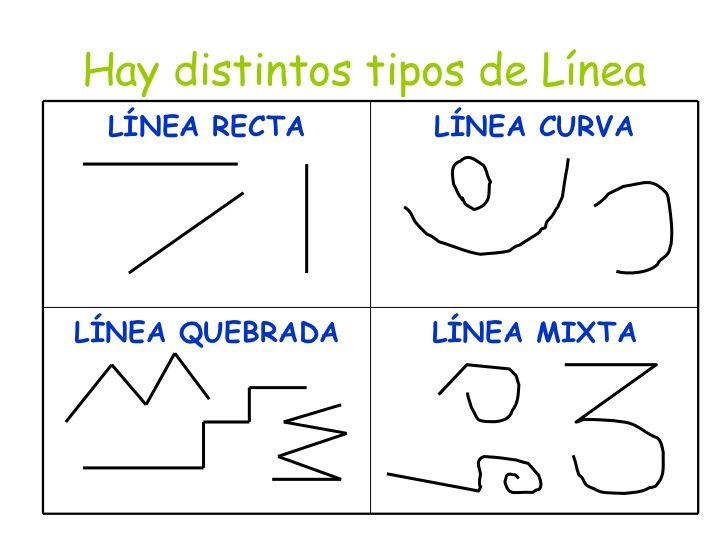

- LINEAS
NORMALIZADAS
- En los dibujos técnicos se utilizan diferentes tipos
de líneas, sus tipos y espesores, han sido
normalizados en las diferentes normas. En esta
página no atendremos a la norma UNE 1-032-82,
equivalente a la ISO 128-82.
- En los dibujos técnicos se utilizan diferentes tipos
de líneas, sus tipos y espesores, han sido
normalizados en las diferentes normas. En esta
página no atendremos a la norma UNE 1-032-82,
equivalente a la ISO 128-82.

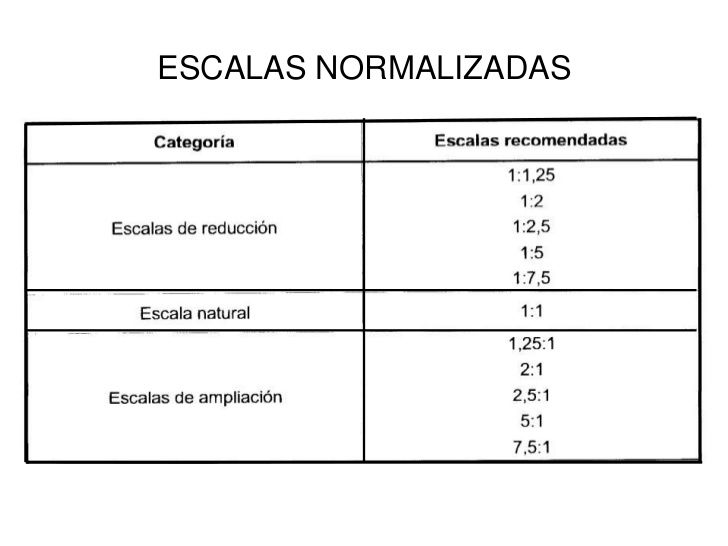

- ESCALAS
NORMALIZADAS
- La representación de objetos a su tamaño natural
no es posible cuando éstos son muy grandes o
cuando son muy pequeños. En el primer caso,
porque requerirían formatos de dimensiones poco
manejables y en el segundo, porque faltaría claridad
en la definición de los mismos.
- La representación de objetos a su tamaño natural
no es posible cuando éstos son muy grandes o
cuando son muy pequeños. En el primer caso,
porque requerirían formatos de dimensiones poco
manejables y en el segundo, porque faltaría claridad
en la definición de los mismos.
- VISTAS
- es la proyeccion que
tiene un plano

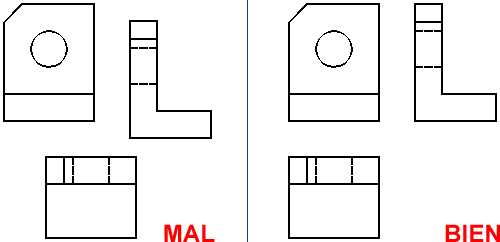

- Vista de frente o alzado- Vista superior o planta- Vista
derecha o lateral derecha- Vista izquierda o lateral izquierda-
Vista inferior - Vista posterior
- Las reglas a seguir para la representación de las vistas de un objeto, se
recogen en la norma UNE 1-032-82, “Dibujos técnicos: Principios
generales de representación”, equivalente a la norma ISO 128-82.
- es la proyeccion que
tiene un plano
