DIBUJO PROYECTIVO
MOMENTO 2
- FORMATOS NORMALIZADOS
- Los formatos de papel son los estándares
que definen el tamaño del papel utilizado
de manera habitual por la industria.
- Los formatos de papel son los estándares
que definen el tamaño del papel utilizado
de manera habitual por la industria.
- LINEAS NORMALIZADAS
- En los dibujos técnicos se utilizan diferentes tipos
de lineas, sus tipos y espesores, han sido
normalizados en las diferentes formas.
- En los dibujos técnicos se utilizan diferentes tipos
de lineas, sus tipos y espesores, han sido
normalizados en las diferentes formas.

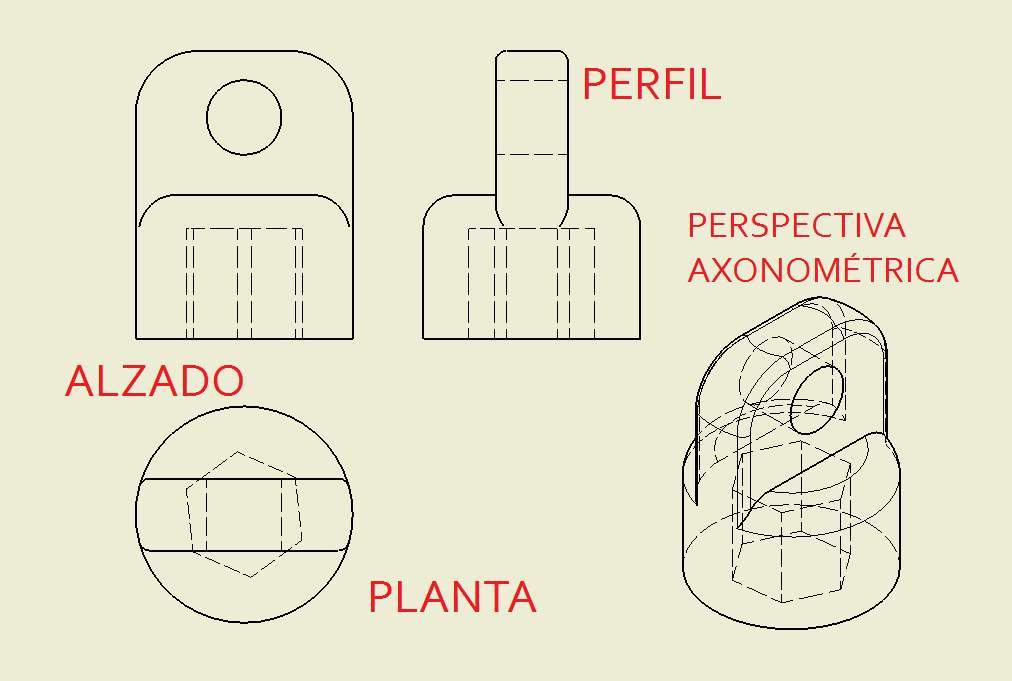

- VISTAS
- Los objetos, piezas, máquinas, edificios, planos
urbanos, entre otros , se suelen representar en
planta (vista superior, vista de techo, planta de piso,
cubierta, entre otros ), alzado (vista frontal o
anterior) y lateral (acotaciones); son necesarias un
mínimo de dos proyecciones (vistas del objeto) para
aportar información útil del objeto, dependiendo
esto de la complejidad del mismo
- Los objetos, piezas, máquinas, edificios, planos
urbanos, entre otros , se suelen representar en
planta (vista superior, vista de techo, planta de piso,
cubierta, entre otros ), alzado (vista frontal o
anterior) y lateral (acotaciones); son necesarias un
mínimo de dos proyecciones (vistas del objeto) para
aportar información útil del objeto, dependiendo
esto de la complejidad del mismo
- CORTES
- Los cortes se dividen según la posición y
extensión de los planos de corte, en:
Corte completo, medio corte, rotura,
escalonado, desalineado y varios planos
- Los cortes se dividen según la posición y
extensión de los planos de corte, en:
Corte completo, medio corte, rotura,
escalonado, desalineado y varios planos
