DIBUJO DE INGENIERIA 3

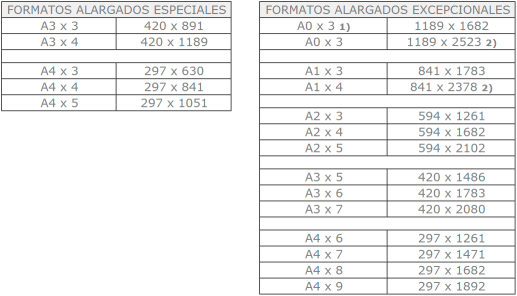

- formatos normalizados
- es la hoja de papel donde se realiza un dibujo, su forma y
dimension se encuentra en MM. normalizados segun la
norma UNE 1026-2 28 parte 2, esta equivalente a la iso
5457 donde se especifican las caracteristicas de los
formatos
- los mas utilizados son : A3 Y A4
- es la hoja de papel donde se realiza un dibujo, su forma y
dimension se encuentra en MM. normalizados segun la
norma UNE 1026-2 28 parte 2, esta equivalente a la iso
5457 donde se especifican las caracteristicas de los
formatos

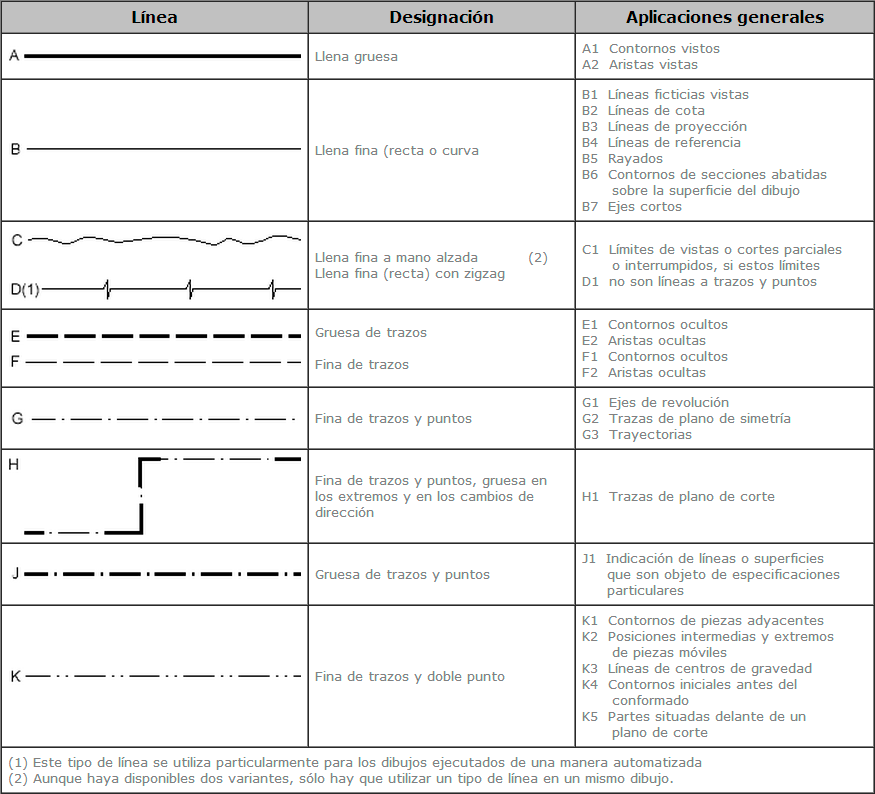

- lineas normalizadas
- son las que se utilizan con diferentes fines, para
proporcionar una informacion especifica a las
personas que observan el dibujo
- son las que se utilizan con diferentes fines, para
proporcionar una informacion especifica a las
personas que observan el dibujo

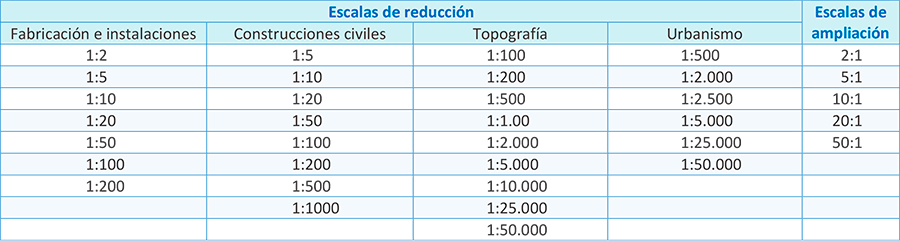

- escalas normalizadas
- son aquellas que nos ayudan para dibujar planos
y dibujos si estos no se pueden representar en
su tamaño normal ya que son o muy grandes o
muy pequeños
- las mas comunes son:
1:1, 1:10, 1:100,1:1000
- las mas comunes son:
1:1, 1:10, 1:100,1:1000
- son aquellas que nos ayudan para dibujar planos
y dibujos si estos no se pueden representar en
su tamaño normal ya que son o muy grandes o
muy pequeños

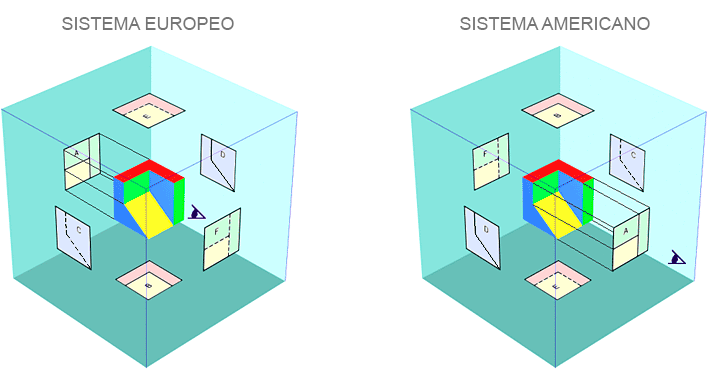

- vistas
- son las proyecciones ortogonales de un objeto sobre
(6) planos, dispuestos en forma de cubo segun las
distintas direcciones desde donde se mire
- las mas comunes son: vista A: de frente o
alzado, vista B: vista superior o plana, vista C:
vista derecha o lateral derecha, vista D: vista
izquierda o lateral izquierda, vista E: vista
inferior, vista F: vista posterior
- las mas comunes son: vista A: de frente o
alzado, vista B: vista superior o plana, vista C:
vista derecha o lateral derecha, vista D: vista
izquierda o lateral izquierda, vista E: vista
inferior, vista F: vista posterior
- son las proyecciones ortogonales de un objeto sobre
(6) planos, dispuestos en forma de cubo segun las
distintas direcciones desde donde se mire
