¿QUE ES?: Es la manera el
mismo numero de
vistas,cortes y detalles
necesarios. En el dibujo
de despiece hay que
indicar todos los detalles
y datos tècnicos para su
realizaciòn como son :
¿COMO SE REPRESENTAN?:
Las piezas normalizadas como
tornillos, tuercas, arandelas
entre otros no se dibujan en
detalle y pueden dibujarse de
manera simplificada, puede
realizarse en el mismo plano
de conjunto, en un plano
separado o en un plano para
cada una de las piezas.

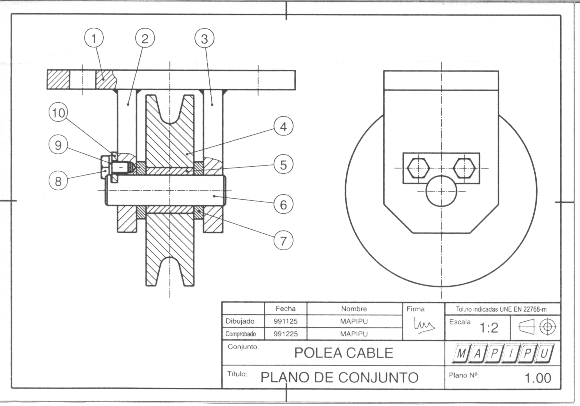

Dibujo de conjunto
¿QUE ES? : Representacion grafica de un
grupo de piezas que constituyen un
mecanismo, una maquina o instalacion se
representa de modo que tos estos elementos
aparecen montados segun el lugar que les
corresponde para que funcione de forma
correcta el objeto diseñado. El dibujo de
conjunto permite observar, la posicion
relativa de las piezas, el orden en el que han
de ir acoplandose, el tipo de union entre las
piezas, las distancias entre ejes y puntos
fundamentales y controles de posisicion
TIPOS - Dibujo de conjunto general: corresponde a
la rrepresentaciòn completa del mecanismo con
todos sus elementos y componentes montados.

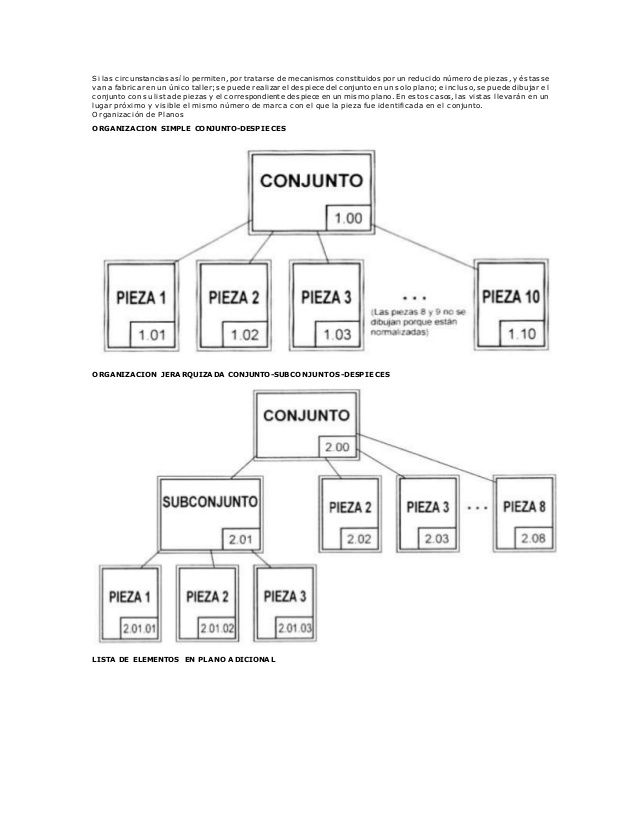

-Dibujo de subconjunto: Son los dibujos formados
por una gran cantidad de piezas, debido a su gran
complejidad se pueden descomponer en dibujo de
subconjuntos y mostrar con claridad cada uno de
los elementos que lo conforman.
Por la forma de rrepresentarlos se puden clasificar en:
- Perspectiva isometria del conjunto -Perspectiva
isometrica explosionada - Representacion por medio
de vistas -dibujo de conjunto esquematico
Dibujo de conjunto explosivo
¿QUE ES? Tiene como finalidad indicar en
forma ordenada y presisa la secuencia de
ubicacion de las piezas que forman un
conjunto, permite a cualquier operario o
persona con poca experiencia en
interpretar dibujos, realizar un desarme y
posteriormente realizar la reparacion.
Se representan de manera que sus
elementos necesariamente deben de
tener numeraciòn y se dibujan en
tres dimensiones todas sus piezas,
estos dibujos en explosiòn se
emplean en presentaciòn de
catalogos y dibujos.
PLM (Administraciòn del ciclo de vida de un producto)
Es un estrategia que busca mejorar la competitividad
de las empresas, por medio del manejo de la
informacion del producto durante el ciclo de su vida
util implementando soluciones informaticas que
combinan tecnologia, metodos y buenas practicas
empresariales para satisfacer las necesidades de
condiciones sociales y tecnologicas
Proceso video CAD CATIA
Herramientas:
-Prototipo fisico -plano
CAD escala 1:1
-Computador con
software PLM, Desault
Systems instalado.
-Usuario asignado por la
unad
Iniciamos con la barra de
busqueda>mechanical>part
desing. luego vamos al
escritorio>propieties>graphic
>preferencia y escribimos
nuestro nombre como titulo
PASO 1 Construcciòn del boceto, icono
boceto > seleccion del plano xy,
escojemos herramientas>rectangulo,
damos medidas con herramienta
>Restriccion 75 mm
PASO 2 Extrucciòn 3D + material.
Pad icono para darle volumen a
la figura y le damos la medida de
altura de 21 mm para hacer la
extruccion.
PASO 3 Extrucciòn + material. Generamos
nuevamente boceto para realzar la
extrucciòn y agregamos medidas de 18
mm, nos paramos sobre Sketch.
PASO 4 Extrucciòn 3D + material.
Agregar material con la opciòn
PAD,proyectamos un punto de
rectangulo y damos medidas.
PASO 5 Operacion 3D
CHAMFER. Elegimos icono
chamfer definition de 1 mm.
PASO 6 Extracciòn 3D + material
POCKET. Elegimos icono Pocket y
damos la medida de 18mm para
hacer extraciòn.
Finalmente capturamos las vistas
con la opcion de recorte y
salvamos nuestro trabajo con la
opcionpropagar para guardar
base de datos de la universidad y
exportamos archivo.
PRODUCTOS: Aporte foro,
captura de ìmagenes, Iso +
vistas bàsicas y archivo.step
