Concepto y Modelo de Dibujo CAD CATIA

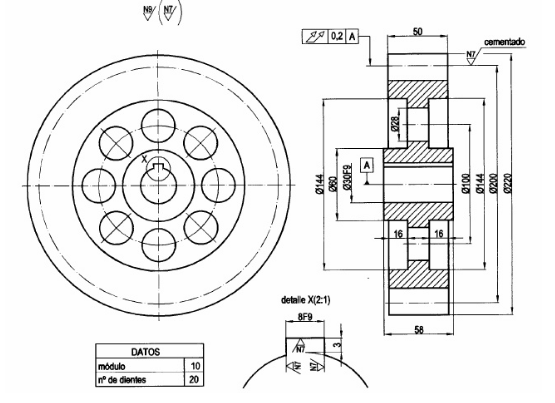

  1. Dibujo de Despiece de un Objeto

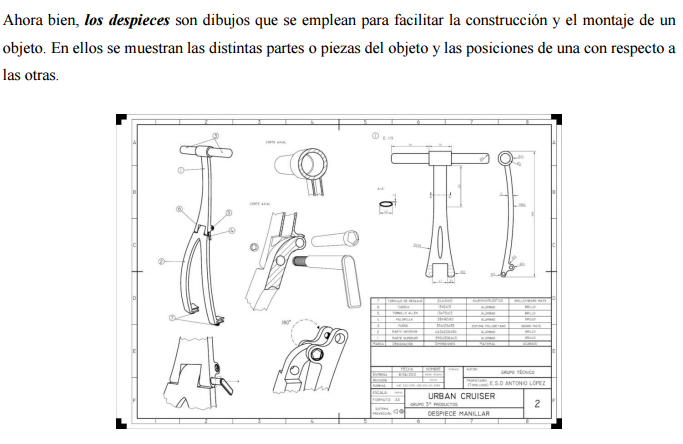

    1. Es la representación gráfica de cada una de las piezas que constituyen un mecanismo, obtenido a partir del correspondiente dibujo de conjunto, haciendo posible la posterior fabricación individual de las mismas.
        1. Este tipo de dibujos incluirá: formas y dimensiones de los diferentes detalles constructivos, tolerancias, acabados superficiales, tratamientos y recubrimientos, materiales, etc.
            1. Representación: Cada pieza será representada con las vistas, cortes, secciones y detalles, necesarios y suficientes para definir con claridad la forma de todos sus detalles constructivos.
    2. Dibujo de Conjunto
      1. Se denomina dibujo de conjunto a la representación gráfica de un grupo de piezas que constituyen un mecanismo, una máquina o una instalación, realizada de modo que todos estos elementos aparecen montados y unidos, según el lugar que les corresponde, para asegurar un correcto funcionamiento del órgano diseñado
          1. Una pieza aislada carece de significado; en cambio, sí lo tiene dentro del mecanismo al que pertenece.
            1. Facilita las labores de mantenimiento, permite identificar puntos de engrase, puntos de control de temperatura, necesidad de repuestos, etc.

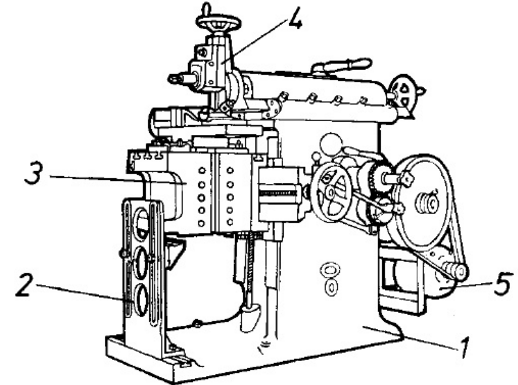

        1. DIBUJO DE CONJUNTO GENERAL: corresponde con la representación completa del mecanismo, máquina o instalación con todos sus elementos componentes montados.

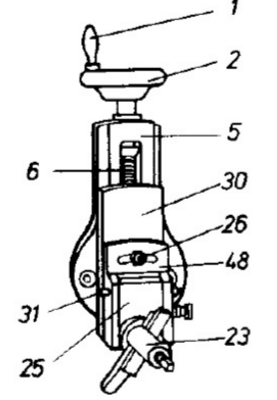

          1. DIBUJO DE SUBCONJUNTO: los conjuntos formados por una gran cantidad de piezas, debido a su gran complejidad, se pueden descomponer en dibujos de subconjunto, representativo cada uno de ellos de una parte de la máquina o mecanismo.
            1. NORMAS PARA SU REPRESENTACION

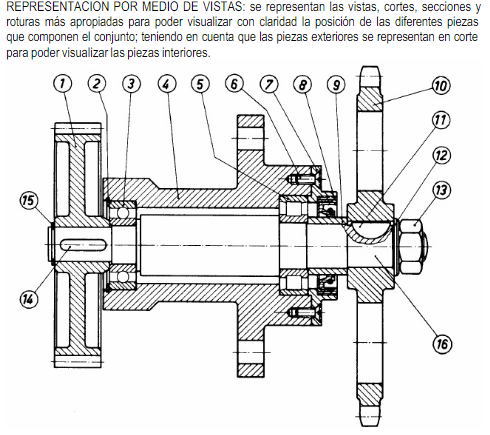

              1. El conjunto se representará en la posición de utilización, comenzando el trazado del mismo por la pieza principal y continuando por las secundarias; aunque también se puede comenzar por las piezas interiores y continuar con las exteriores

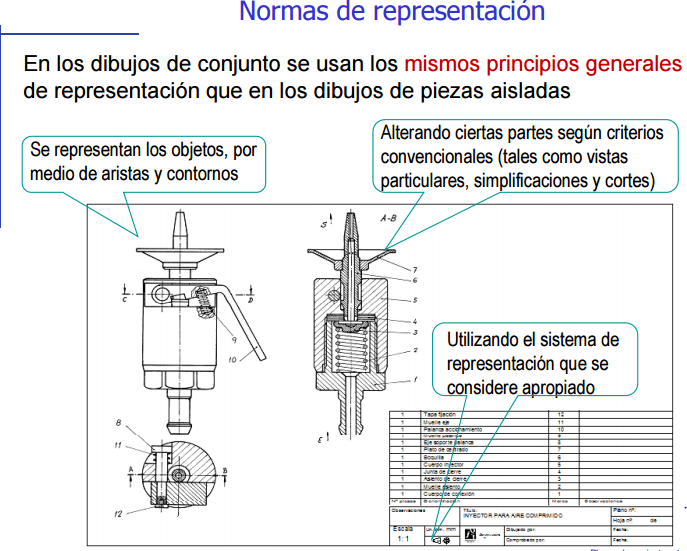

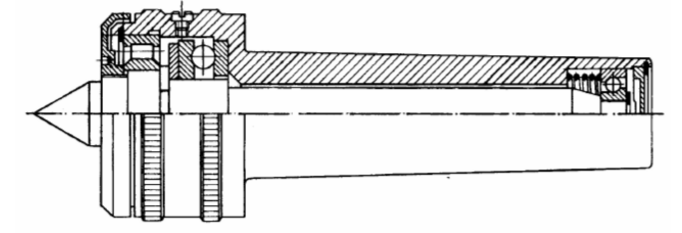

                1. En los dibujos de conjunto se deben dibujar las vistas necesarias para poder ver y referenciar todas las piezas que lo componen, no siendo necesario definir todos los detalles constructivos de las mismas, ya que éstos quedarán plenamente definidos en los correspondientes dibujos de despiece, a no ser que dichos detalles tengan una importancia evidente para efectuar el montaje del conjunto o para poder interpretar su funcionamiento.

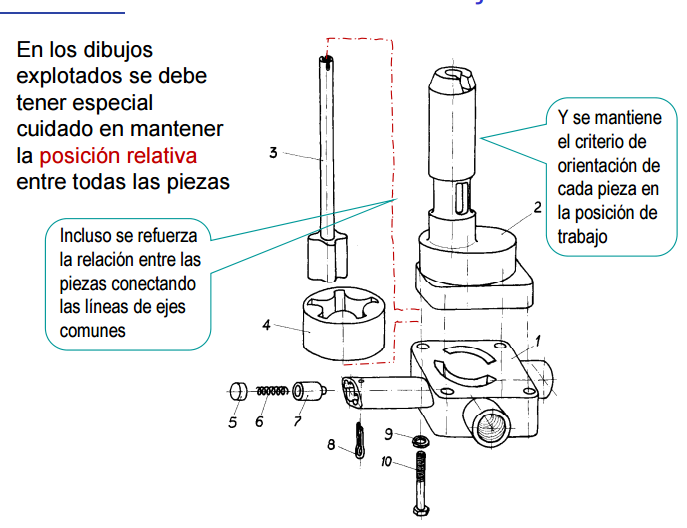

              2. Dibujo de Conjunto en Explosión:

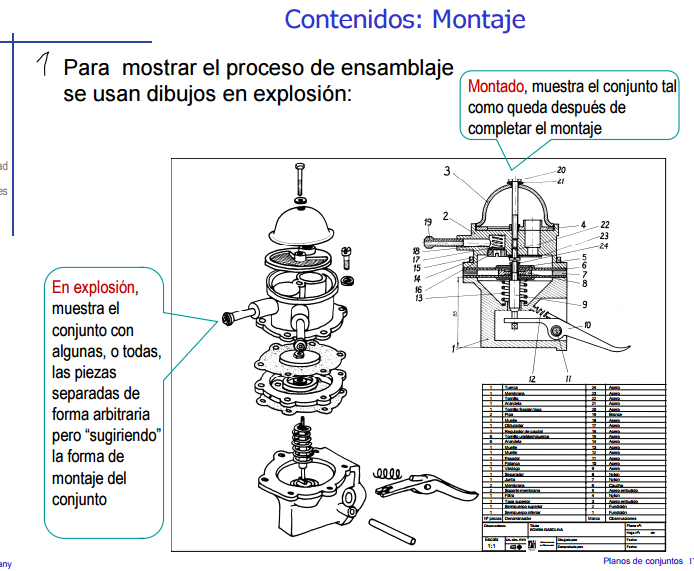

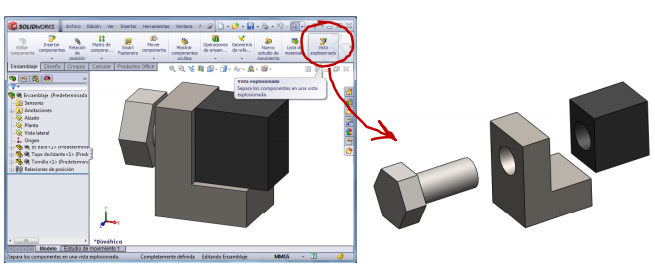

                1. Los dibujos en explosión suelen ser fáciles de obtener a partir de los ensamblajes virtuales…

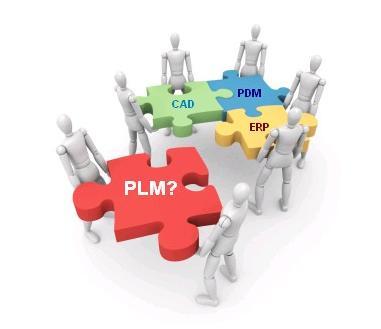

                    1. PLM

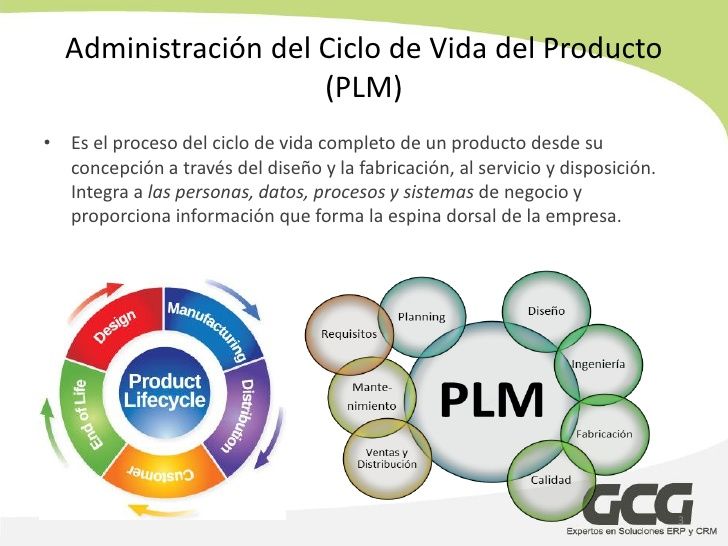

                        1. El PLM (en Ingles: Product Lifecycle Management ò en Español: Gestión del Ciclo de Vida del Producto)
                          1. es una estrategia empresarial basada en una tecnología la cual permite gestionar toda la información relacionada con el producto.
                            1. Este proceso va desde la concepción de la idea, pasando por su diseño y fabricación, hasta su servicio y reciclaje (eliminación). Uno de los factores más innovadores del PLM es la capacidad de integrar a las personas, datos, procesos y sistemas de negocio.

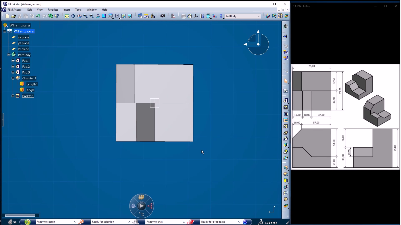

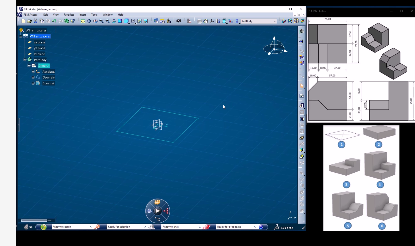

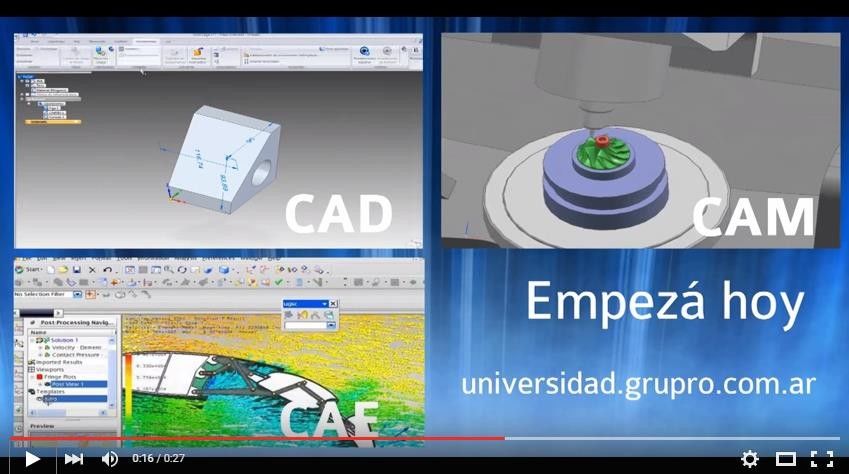

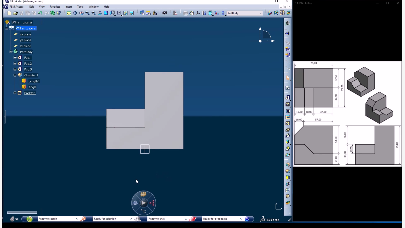

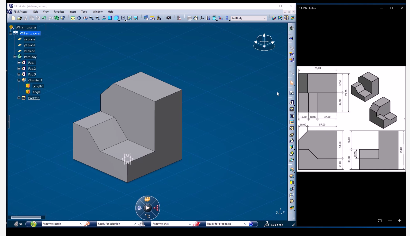

                            2. Proceso de Dibujo en el Video de la Pieza en el CAD CATIA.
                              1. Victor Alfonso Quintero_Dibujo de Ingeniería_Grupo_35

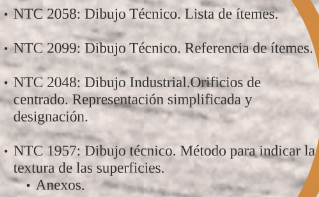

                                1. Normas ICONTEC 2058, 2099, 2048 y 1957
