UNIDAD 3

Description

unidad 3
JULIAN  santos
Mind Map by JULIAN santos, updated more than 1 year ago
JULIAN  santos
Created by JULIAN santos almost 8 years ago
29
0

Resource summary

UNIDAD 3
  1. DIBUJO DE CONJUNTO

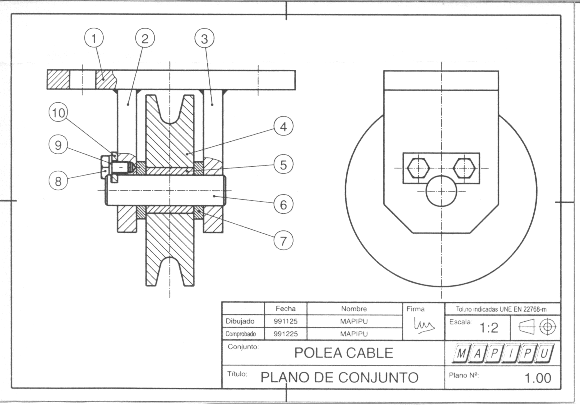

    1. Los dibujo de conjunto representan una maquina o un mecanismo en su totalidad
      1. En los planos de conjunto deben versen todas las piezas que lo componen, evitando las lineas de trazos : para ello es nesesarios dibujar las vistas, cortes y roturas
        1. Para los dibujos de conjunto es muy practico añadir dibujo de detalle a mayor escala
          1. imortante para realizar un dibujo de conjunto tener en cuenta el grosor de la lineas , formato ,escala y distribucion de vistas
    2. NTC 2058
      1. Establece la la presentacion del listado de partes de un objeto
        1. La lista de itemes : es una lista detallada de los itemes que constituyen un emsambalje o de partes individuales que figuran en un dibujo tecnico
          1. NOTA : No es necesario que todos los itemes aparescanca detallados en el dibujo del producto final
            1. La lista de itemes puede estar puede encontrase en el dibujo o un documento adicional
      2. NTC 2099
        1. Referencia de partes de un objeto representado en el dibujo
          1. El proposito de las referencias e itemes esta restringido a la identificacion de partes componentes de ensambles o a la identificacion de itemes o partes individuales detalladas en un mismo dibujo
            1. La referencia de itemes debe ser asignada en un orden secuencial
              1. Teniendo en cuenta que las partes identicas e un mismo ensamblaje deben tener la misma referencia de itemes y todas las referencias deben incluirsen en una lista con su informacion respectiva
        2. NTC 2048

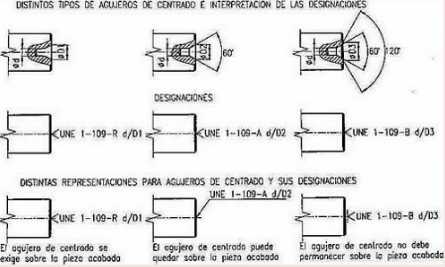

          1. Orificios de centrado . Representacion simplificada y designacion
            1. En la representacion simplificada de los agujeros de centrado se indica si deben permanecer o no en la pieza terminada
              1. La designacion de los agujeros de centrado dependen del diametro del taladro y se puede indicar con una referencia a cualquier norma internacional
                1. La indicacion de cada uno debe constar de
                  1. Una referencia a una norma internacional
                    1. La letra segun tipo (R,A ,B)
                      1. El diametro guia d
                        1. El diametro D, del orifio exterior del orifio de centrado estos valores deben estar separados poruna barra /
                2. DIBUJO DE DESPIECE
                  1. Es aquel que representa las piezas aisladas con todas las medidas y especificaciones necesarias para su completa ejecucion
                    1. Cada pieza se dibujara con el minimo numero de vistas ,cortes y detalles necesarios para la perfecta definicion de la pieza
                      1. Hay que indicar todos los detalles y datos tecnicos como lo son :
                        1. Dimensiones
                          1. Signos superficiales y tratamientos especificos
                            1. Tolerancia , materiales etc
                      2. DIBUJO DE EXPLOSION

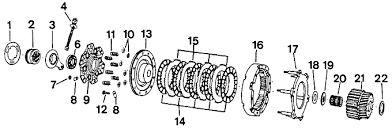

                        1. El dibujo de conjunto en explosion en una perspectiva, tiene como objeto señalar en forma organizada y ecxacta la secuencia de las piezas del objeto que construyen en un conjunto,permitiendo con ello a cualquier operario realizar un armado o desarmado de la pieza
                        2. JULIAN LEONARDO SANTOS NIÑO DIBUJO DE INGENIERIA PERIODO 2016-4 GRUPO 16
                          1. PLM
                            1. Product lifecycle Management
                              1. Estrategia para mejorar la competividad empresarial , manejando integradamente la informacion del producto desde concepto inicial hasta el final de su vida atravez de soluciones informaticas convergentes
                                1. CAD
                                  1. CAE
                                    1. FEA
                                      1. PMI
                                        1. MRP
                                          1. CAPP
                                            1. CAM
                                              1. PDM
