DIBUJO NORMALIZADO
  1. 1.1. Terminología de dibujo
    1. ICONTEC. (1980). NTC 1594. Dibujo técnico terminología.
      1. ICONTEC. (1997). NTC 1912. Documentación técnica de producto.
    2. 1.2. Formatos de papel normalizado
      1. Formato de papel establecidos por la norma cubana (NC) y generalmente son utilizados para representar objetos, dibujos o planos en ingeniería.
      2. 1.3. Rotulado de planos

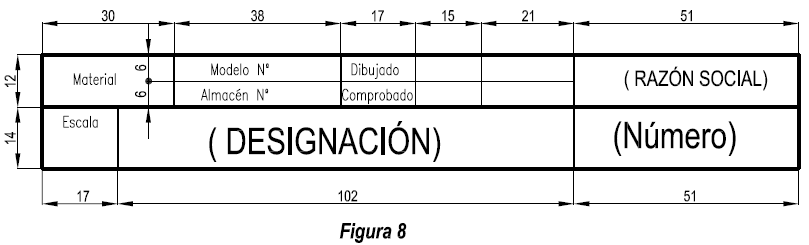

        1. Es un rectángulo que se coloca en la parte inferior de los planos destinado a facilitar todos los datos del dibujo, tales como: escala, fecha, nombre de la persona que realiza el plano etc.
          1. Características
            1. • Rasgos formados por trazos simples.
              1. • Trazos rectos que pueden ser horizontales, verticales e inclinados.
                1. • Trazos curvos formados por arcos de circunferencia básicamente.
                  1. • Debe trabajarse por obtener una densidad de línea constante, evitar borrones en las líneas de intersección y simplificar el rotulado.
                    1. • Uniformidad en el tamaño de letras y números.
              2. • Letras rectas.
                1. • letras inclinadas.
                  1. • letras minúsculas
          2. 1.4. Escalas
            1. Es la relación entre el objeto real y su representación en el plano.
              1. Tipos de escalas
                1. Reduccion
                  1. Natural
                    1. Ampliacion
            2. 1.5. Elaboración de croquis
              1. Son representaciones realizadas a mano alzada y de gran importancia él en la ingeniería, pues de forma rápida permite expresar una idea, el análisis de un diseño o simplemente obtener a pie de obra un dibujo de un determinado artículo, unidad ensamblada o edificación, sin el auxilio de instrumentos de dibujo.
                1. Caracteristicas
                  1. Lograr la semejanza entre el dibujo y el objeto representado.
                    1. Mantener la proporcionalidad entre las longitudes totales y parciales del dibujo y el objeto.
              2. Normas ICONTEC
                1. ICONTEC. (1980). NTC 1594. Dibujo técnico terminología.
                  1. ICONTEC. (1997). NTC 1912. Documentación técnica de producto.
                    1. ICONTEC. (1975). NTC 1001. Papel formatos.
                      1. ICONTEC. (1981). NTC 1687 Dibujó técnico. Formato y plegado de los dibujos
                        1. ICONTEC. (2001). NTC 1914. Dibujó técnico. Rotulado de planos.
                          1. ICONTEC. (1988). NTC 1580. Dibujo Técnico. Escalas.

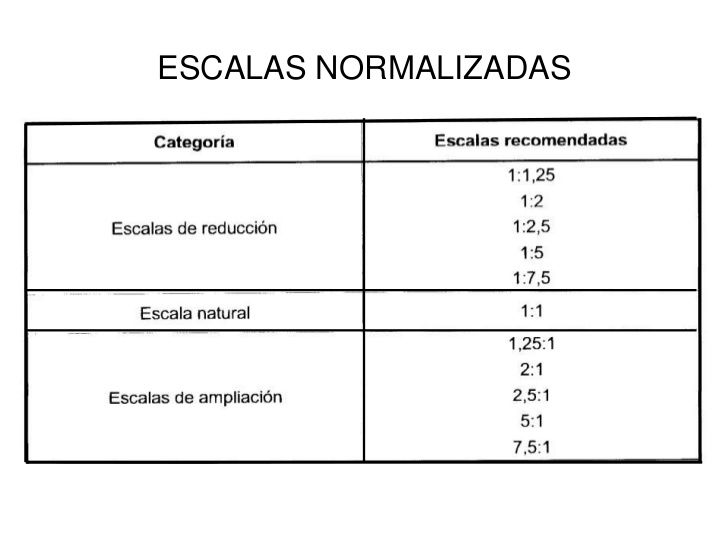

                            1. Escala: Es la relación existente entre la dimensión lineal de un elemento de un objeto tal como se representa en el dibujo y la dimensión real del mismo elemento.
                              1. Escala natural: escala con relación 1:1
                                1. Escala de ampliación: escala en la cual la relación es mayor que 1:1. Se representa por X:1

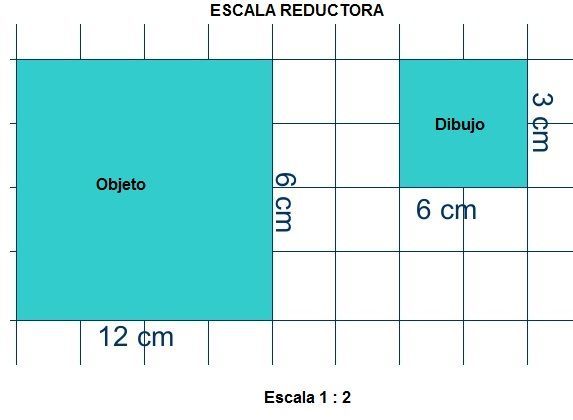

                                  1. Escala de reducción: escala en la cual la relación es menor que 1:1. Se representa por 1:X
                                2. Ítems indicativos: para evitar errores de interpretación del método de presentación. Se debe indicar el método de proyección, la escala principal, la unidad de dimensión lineal.
                                  1. Ítems técnicos: Incluye la textura de las superficies, tolerancias geométricas, valores de tolerancias generales y otras normas de este campo.
                                    1. Ítems administrativos: Tamaño de la plancha de papel, fecha de primera emisión del dibujo, símbolo de revisión, fecha y otra información administrativa.

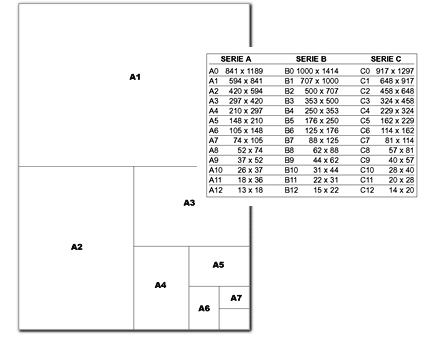

                                3. Formato: tamaño de un papel en orden a sus dimensiones de largo y ancho.
                                  1. Formatos regulares: tamaños de papel según las especificaciones de la NTC 1001
                                    1. Plegado: Proceso de doblar e igualar con la debida proporción los formatos que se ha de encuadernar para su archivo. También aplica para formatos que se han de archivar en bolsa.
                                4. Los principios de esta normativa está encaminado al ahorro: ahorro de tiempo, papel y espacio, Por tanto, se busca que de un tamaño máximo de papel resulten todas las series de formatos evitando el desperdicio.
                                5. Nomograma: gráfica a partir de la cual es posible terminar sin calculó el valor numérico aproximado de un o más cantidades.
                                  1. Planta: vista, sección o corte, en un plano horizontal, cuando se observa desde arriba.
                                    1. Sección: representación que muestra únicamente los contornos de un dibujo que descansa en uno o más plano de corte.
                                      1. Croquis: dibujo que generalmente se elabora a mano alzada y no necesariamente a escala.
                                        1. Dibujo técnico: información técnica, dada en un medio de información, y presentada gráficamente de acuerdo con reglas acordadas y generalmente a escala.
                                          1. Vista: proyección ortogonal que muestra la parte visible de un objeto y también, si es necesario sus contornos ocultos.
                                6. Dibujo técnico: Representación gráfica, precisa y dimensionada, ceñida a normas, que permite interpretar o realizar un diseño.
                                  1. Descriptiva: el estudio de los cuerpos en el espacio por medio de sus proyecciones sobre determinados planos.
                                    1. Perspectiva: representación tridimensional ilustrativa de un objeto sobre una superficie plana, tal como la capta la vista humana.
                                      1. Boceto: la primera representación gráfica de una idea, susceptible de modificaciones y elaborada a mano alzada.
                                        1. Esquema: representación gráfica de una idea en la cual solamente figuran los detalles más importantes o esenciales.
                                          1. Croquis: representación gráfica definitiva y dimensionada que especifica la totalidad de los detalles.
                              2. Libro de Jensen.
                                1. Momento 1. cap.14.1.1. Bosquejos isometricos
                                  1. Se utilizan ampliamente en la industria porque son fáciles de leer y entender. Él bosquejo isométrico es un dibujo panorámico.
                                    1. Para los bosquejos isométricos se utiliza plantillas. Para dibujos con elipses se utiliza una de arcos y círculos, y para una de líneas se usa una regla.
                                      1. Pasos básicos para hacer bosquejos isométricos

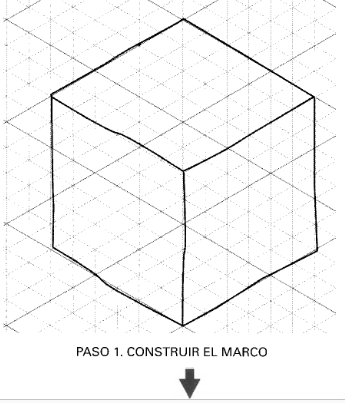

                                        1. Pasó 1 Construir un marco: el marco o caja es el borde que tiene el tamaño más grande de la parte que se va a dibujar, se dibuja con líneas finas delgadas.

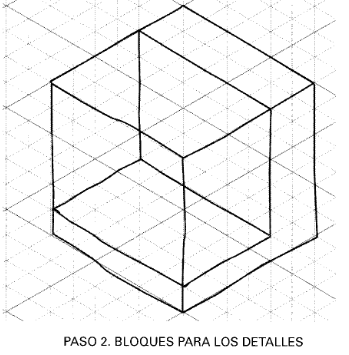

                                          1. Pasó 2 un bloque para cada detalle, del tamaño de estos: Estos bloques o Marcos abarcan cada detalle se dibujan con líneas muy finas y delgadas.

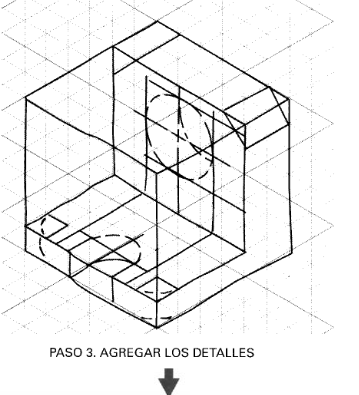

                                            1. Paso 3 agregar los detalles: se bosqueja ligeramente las formas de los detalles en cada uno del Marcos. Esos detalles se dibujan con líneas finas delgadas.

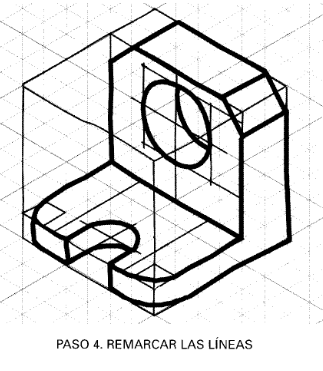

                                              1. Paso 4 remarcar las líneas: Con el lápiz suave de plomo primero se oscurecen todas las líneas isométricas, a continuación se marcan las líneas no isométricas, Y por último se marcan los arcos y círculos.
                                            2. Momento 1. cap.4.4. Bosquejos.
                                              1. Los bosquejos son la elaboración inicial de un dibujo o esquema trazado a mano, dónde se muestra pictóricamente una idea, un concepto, o cualquier iniciativa.
                                                1. Los bosquejos son la forma más sencilla del dibujo. Es una manera de las más rápidas de expresar ideas y obtener diseños antes de hacer el dibujo en CAD.
                                                  1. Papel para bosquejos
                                                    1. Papel bidimensional
                                                      1. Este tipo de papel para bosquejos se usa principalmente para dibujar una vista o vistas ortográficas. El papel tiene líneas horizontales y verticales espaciadas de manera uniforme que forman cuadrados de varios tamaños.
                                                      2. Papel tridimensional
                                                        1. El papel tridimensional para bosquejos se utiliza en dibujos panorámicos. Existen tres tipos principales: isométrico, oblicuo y en perspectiva.
                                                    2. Momento 1. cap.3.1. Medios y formatos para dibujo
                                                      1. Se refiere al tipo de material en que se realiza el dibujo.
                                                        1. Pliegos de tamaño estándar para el dibujo:

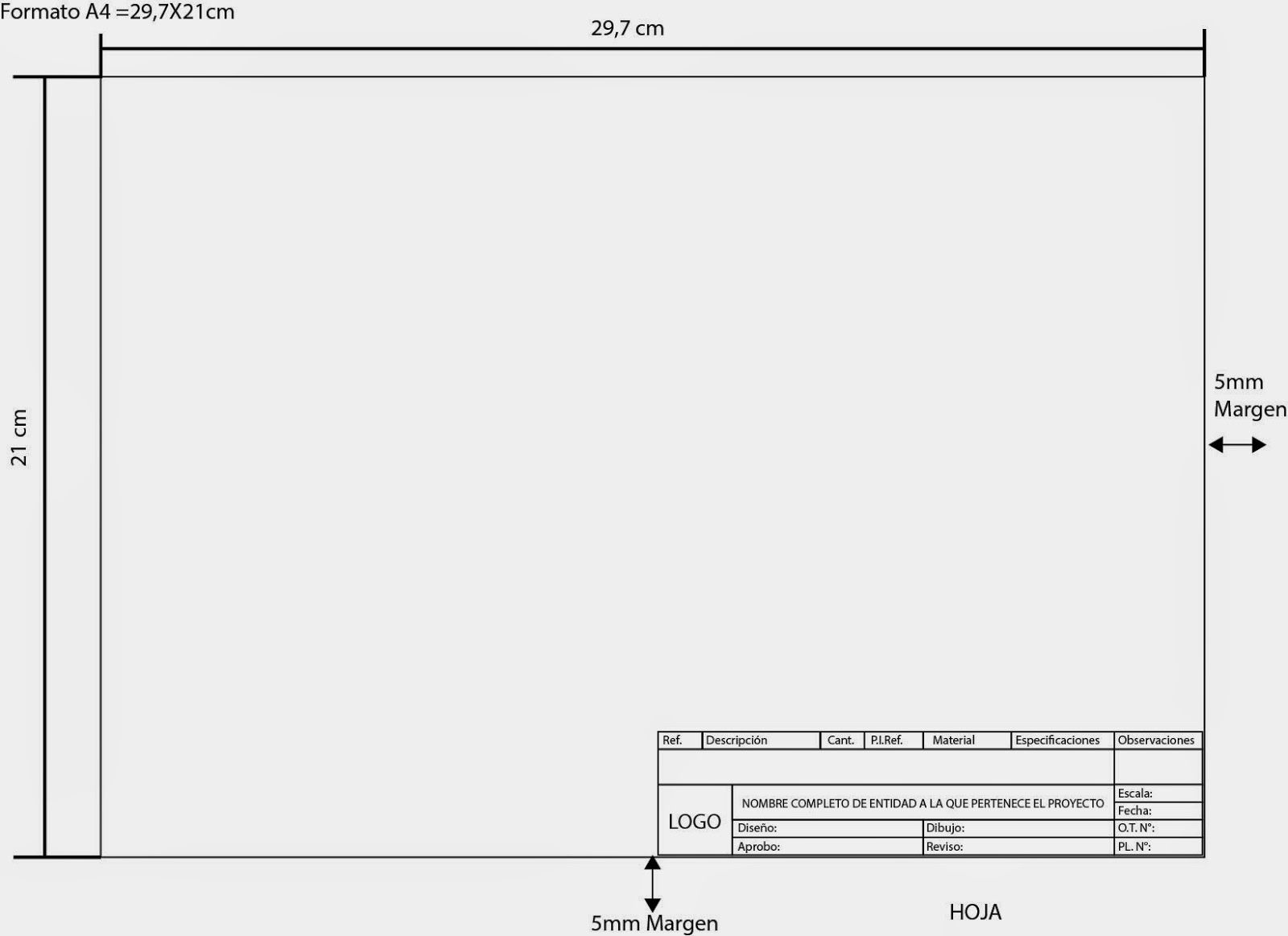

                                                          1. Formato para dibujo marcas de margen:
                                                            1. Rotulado de presentación para el dibujo:
                                                            2. Los estándares que se manejan para el dibujo se manejan. En el sistema ingles en pulgadas (8.5 x 11) y en el sistema métrico se basan en el tamaño (A0-A1-A2-A3-A4) y en el sistema CAD los límites se deben establecer antes de empezar el dibujo.
