Redes de computadoras
- Una red de computadoras, también llamada red de ordenadores
o red informática, es un conjunto de equipos informáticos
conectados entre sí por medio de dispositivos físicos que envían
y reciben impulsos eléctricos, ondas electromagnéticas o
cualquier otro medio para el transporte de datos con la finalidad
de compartir información y recursos. Este término también
engloba aquellos medios técnicos que permiten compartir la
información.
- CLASIFICACIÓN
- POR ALCANCE

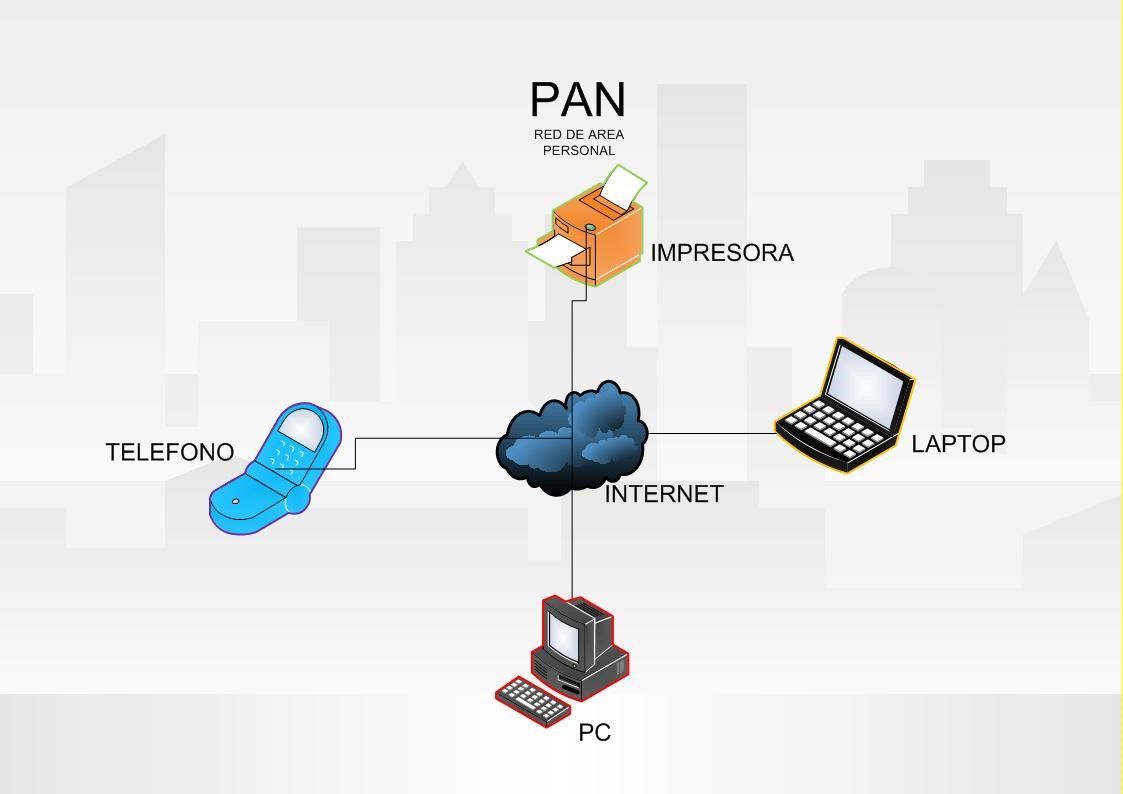

- Red de área personal (PAN) una red de computadoras que se usa para la comunicación
entre los dispositivos de la computadora cerca de una persona.

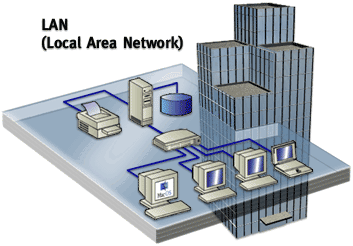

- • Red de área local (LAN). Es un tipo de red
que consiste en la interacción de varias
computadoras y periféricos. Tiene un alcance
máximo para cubrir un edificio o un entorno
de 200 m, o utilizando repetidores podría
cubrir un campo de un kilómetro. Sobre todo,
se utiliza para computadoras personales, y
estaciones de trabajo en oficinas, fabricas,
etc.

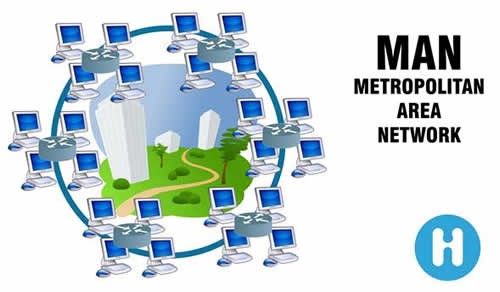

- Red de área metropolitana (MAN).
Este tipo de red es una evolución de
la red de área local, a un ámbito
más amplio. Cubre áreas mayores, y
no solo metropolitanas, sino que
también llegando a cubrir áreas
regionales e incluso nacionales. Su
uso puede ser público o privado,
aunque se encuentra concentrado
en entidades de servicios públicos
como bancos.

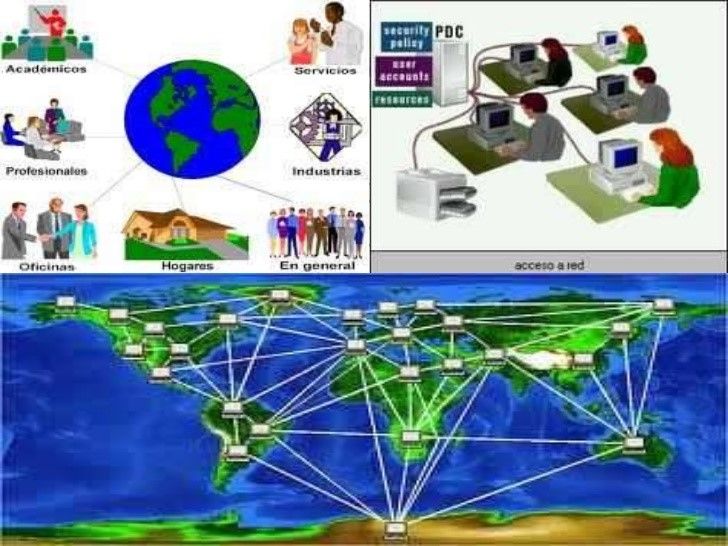

- • Red de área amplia (WAN). Este tipo de red se
extiende a un área extensa, países o un
continente, su función se basa en conectar
equipos que se encuentran localizados a
grandes distancias. Para que esto sea posible se
utilizan unos poderosos nodos de conmutación
que se encargan la interconexión de dichos
elementos, por lo que además fluye un volumen
considerable de información. Por lo que se dice
que las redes WAN tienen un carácter público,
ya que la utilizan personas de cualquier lugar
del mundo. A deferencia con las redes LAN, la
velocidad a la circulan los datos por la red WAN
suele ser menor.
- Red de área personal (PAN) una red de computadoras que se usa para la comunicación
entre los dispositivos de la computadora cerca de una persona.
- POR MÉTODO DE LA CONEXIÓN

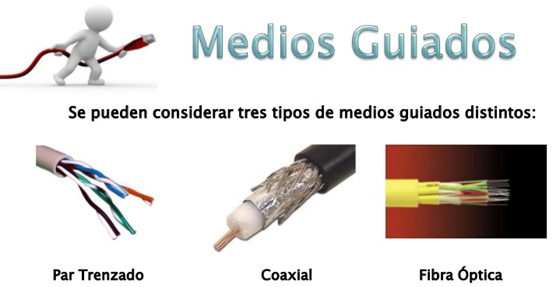

- • Medios guiados: cable
coaxial, cable de par
trenzado, fibra óptica y
otros tipos de cables.

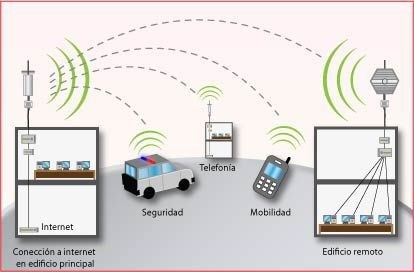

- • Medios no guiados:
radio, infrarrojos,
microondas, láser y
otras redes
inalámbricas.
- • Medios guiados: cable
coaxial, cable de par
trenzado, fibra óptica y
otros tipos de cables.
- Por relación funcional
- • Cliente – Servidor. Es
aquella red en la que todos
los clientes están conectados
a un servidor, en el que se
centraliza los diversos
recursos y aplicaciones con
los que cuenta y los pone a
disposición del cliente. Por lo
que todas las gestiones que
se realizan se encuentran en
el servidor.

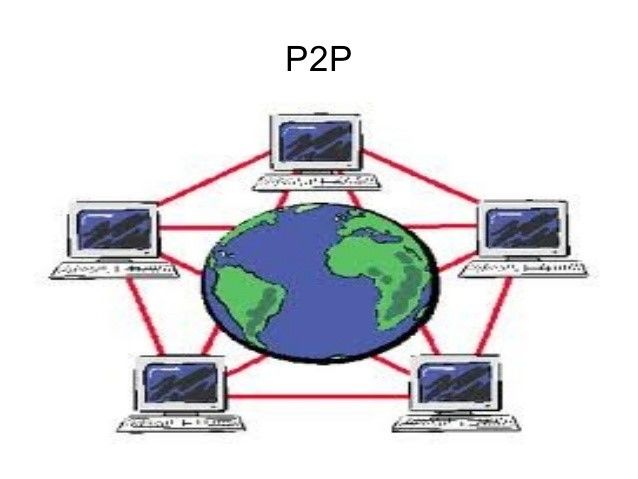

- • Igual a Igual (p2p). Una
red peer to peer (p2p) o red
de pares, es un tipo de red
que funciona sin clientes ni
servidores fijos, sino que
utilizan nodos que se
comportan iguales entre sí.
Es decir, actúan como
servidores y clientes a la
vez respecto a los demás
nodos de la red.
- • Cliente – Servidor. Es
aquella red en la que todos
los clientes están conectados
a un servidor, en el que se
centraliza los diversos
recursos y aplicaciones con
los que cuenta y los pone a
disposición del cliente. Por lo
que todas las gestiones que
se realizan se encuentran en
el servidor.
- POR ALCANCE
- REDES
- Topología de redes de computadoras

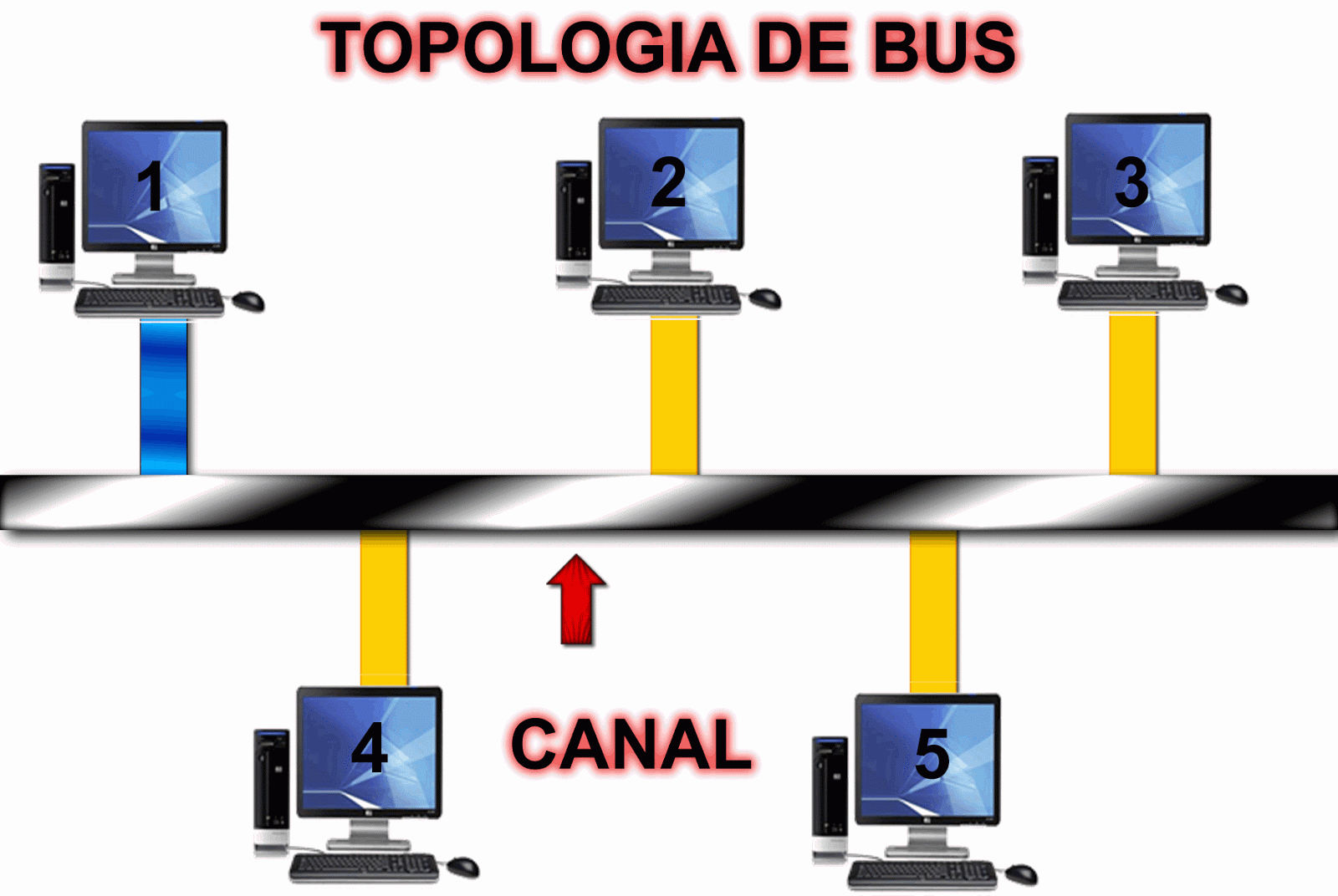

- • Red en bus. Este tipo consiste en un cable que
cuenta con un terminador en cada extremo del que
se cuelgan los elementos de una red. Todos los nodos
de la red están unidos a este cable. Este cable recibe
el nombre de “Backbone Cable”. Se caracteriza por
tener un único canal de comunicaciones denominado
bus. De esta forma todos los dispositivos comparten
el mismo canal para estar comunicados entre sí.

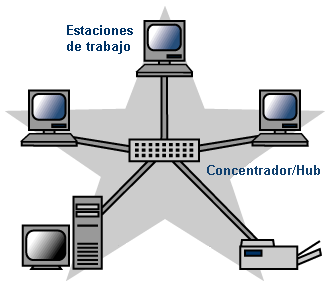

- • Topología estrella. En este tipo los
nodos de la red se conectan a un
concentrador o hub. Los datos es
estas redes fluyen del emisor hasta
el concentrador, este realiza todas
las funciones de la red, además
actúa como amplificador de los
datos.

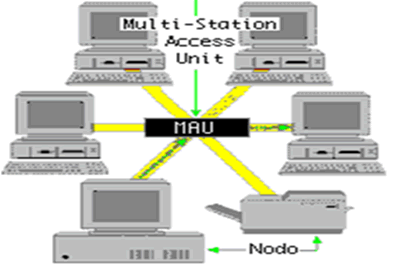

- • Topología de Estrella Cableada /
Star-Wired Ring. Físicamente parece
una topología estrella, pero el tipo
de concentrador utiliza es MAU que
se encarga de interconectar
internamente la red en forma de
anillo. Esta tipología es la que se
utiliza en redes Token ring.

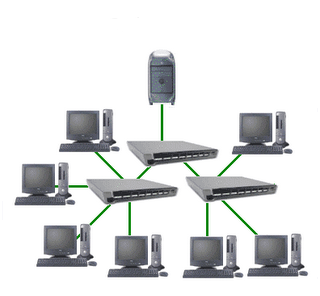

- • Topología de Árbol /
Tree. Los nodos se
encuentran conectados
en forma de árbol. Es
parecida a una serie de
redes en estrella, salvo
en que no tiene un nodo
central

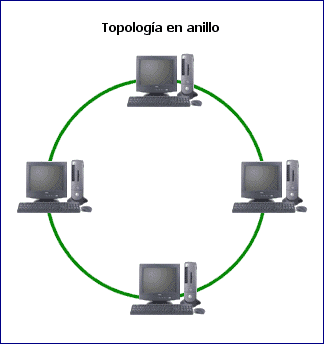

- • Topología de Anillo. En esta
tipología cada estación está
conectada a la siguiente
sucesivamente, y la última
está conectada a la primera,
formando de esta manera
un anillo.
- • Topología mixta. Es la
combinación de cualquiera de
las topologías anteriormente
mencionadas.
- • Red en bus. Este tipo consiste en un cable que
cuenta con un terminador en cada extremo del que
se cuelgan los elementos de una red. Todos los nodos
de la red están unidos a este cable. Este cable recibe
el nombre de “Backbone Cable”. Se caracteriza por
tener un único canal de comunicaciones denominado
bus. De esta forma todos los dispositivos comparten
el mismo canal para estar comunicados entre sí.
- Topología de redes de computadoras
