unidad 2 dibujo tecnico

PERMITE LA ELABORACION DE PROYECCIONES ESPECIFICAS DE UN OBJETO EN PARTICULAR

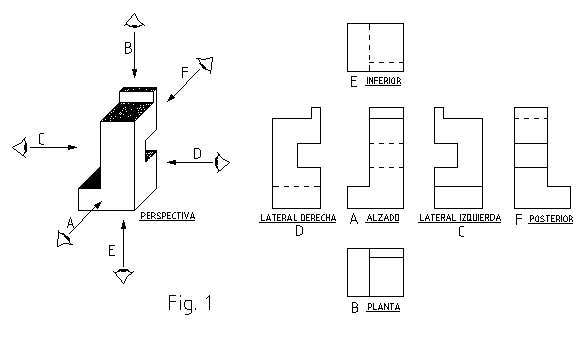

1. VISTAS
  1. se obtiene observando la figura en diferentes planos
    1. VISTA A: vista de frente
    2. VISTA B: vista superior
    3. VISTA C: vista de derecha o lateral derecha
    4. VISTA D: vista izquierda o lateral izquierda
    5. VISTA E: vista inferior
    6. VISTA F: vista posterior
  2. VISTAS ESPECIALES
    1. SIMETRICAS
      1. la traza del plano de simetria que limita el contorno de la vista
    2. LOCALES
      1. se dibujan con linea gruesa y unida a la vista principal
    3. UXILIARES
      1. se realizan con la finalidad de evitar la proyeccion deformada de esos elementos
    4. DETALLES
      1. en esta vista se indicara la letra mayuscula identificativa de la direccion desde la que se ve dicha vista
FORMATOS NORMALIZADOS
1. determinan los lineamientos y dimensiones que se deben de seguir en determinado dibujo
NORMAS DE ICONTEC
1. NTC 1594
2. FORMATO NTC 1687
3. NTC 1914

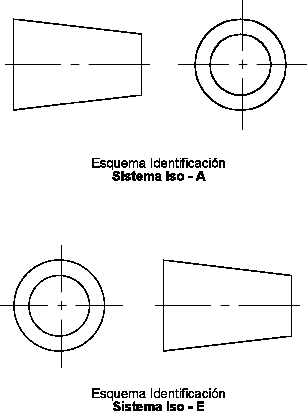

SISTEMAS DE PROYECCIONES
1. ISO E
2. ISO A
