Unidad 2. Dibujo proyectivo. Nancy Hernandez. Grupo 8

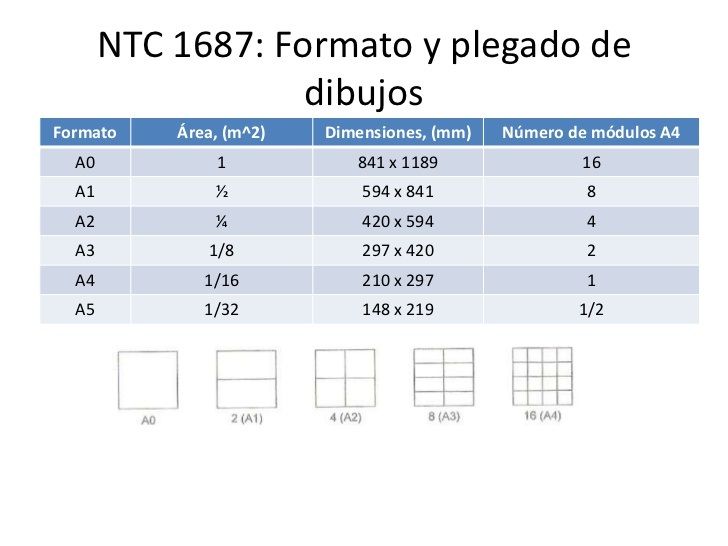

  1. Formatos normalizados

    Annotations:

    • tamaño de un  papel en orden a sus dimensiones de largo y ancho.
    1. Formatos regulares: tamaños de papel según las especifi i cac iones d e l a NTC 1001
      1. Plegado: Proceso de doblar e igualar con la debida proporción los formatos que se ha de encuadernar para su archivo. También aplica para formatos que se han de archivar en bolsa.

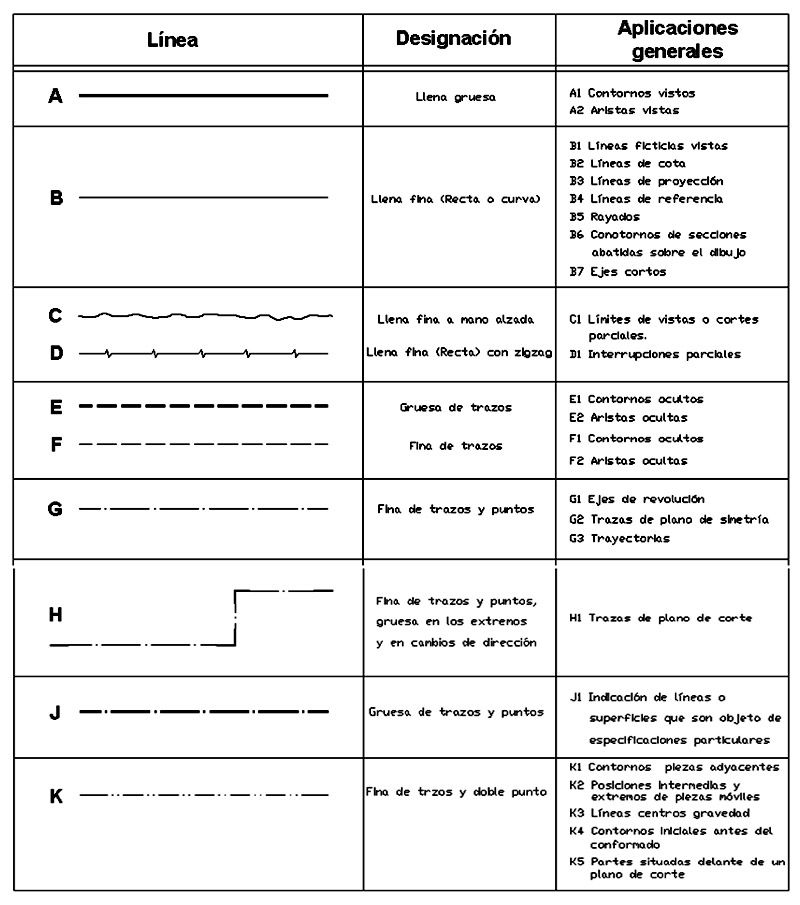

      2. Lineas normalizadas NTC 1777
        1. Tipos
          1. Continua gruesa, Continua fina (recta o curva), Continua fina a mano alzada, Continua fina (recta) con zigzags, Gruesa de segmentos, fina de segmentos, Fina de cadena,Gruesa de cadena
          2. Espesor
            1. 0.18, 0.25, 0.35, 0.5, 0.7, 1, 1.4 y 2 mm
            2. Terminación de las líneas de referencia
              1. En un punto si terminan dentro de las líneas exteriores de un objeto, en punta de flecha, si terminan en la línea exterior de un objeto, sin punto ni punta de flecha si terminan en una línea de dimensión
            3. Escalas Normalizadas NTC 1580

              Annotations:

              • Escala: La relación existente entre la dimensión lineal de un elemento de un objeto tal como se representa en el dibujo dimensión real del mismo elemento.
              1. Escala Natural: Escala con relación 1:1
                1. Escala de ampliación: escala en la cual la relación es mayor que 1:1. Se representa por X:1
                  1. Escala de reducción: escala en la cual la relación es menor que 1:1. Se representa por 1:X
                  2. Vistas NTC 1777
                    1. Designaciones
                      1. Vista de frente Vista superior Vista izquierda Vista derecha Vista inferior Vista posterior
                      2. Posición Relativa
                        1. Método de proyección de primer Angulo Metodo de proyeccion de tercer angulo Disposición utilizando flechas de referencia
                        2. Clasificacion
                          1. Auxiliares Parciales Locales
                        3. Cortes, Secciones y Roturas
                          1. Cortes

                            Annotations:

                            • Un corte es una representación de la parte de una pieza que fue dividida a través de un plano de corte donde este último crea una superficie que se representa en una vista junto con todo lo que se encuentra detrás de ella.
                            1. Tipos: Por un solo plano, Por planos paralelos, Con Giro, Semicorte o cuadrante, Parcial
                            2. Secciones

                              Annotations:

                              • Una sección es la representación de la zona de una pieza por donde pasa el plano de corte donde este último crea una superficie que se representa en una vista. Las secciones normalmente llevan un rayado de líneas de trazo fino paralelas e inclinadas a 45 grados con respecto al eje o base de la pieza.
                              1. Tipos: Sección abatida y Seccion desplazada
                              2. Roturas

                                Annotations:

                                • Cuando se dibujan objetos muy largos que por sus dimensiones queden muy ajustados o no quepan dentro del espacio de papel, se elimina a través de las roturas una parte de la pieza que no es necesaria para su comprensión, por lo tanto, las roturas ahorran espacio en la representación y la limitan a las partes suficientes para su definición y acotación, sin embargo siempre se debe indicar con una cota la longitud total de la pieza.
                                1. Tipos: Según el tipo de representación, Piezas en cuña y piramidales, Piezas de madera, Piezas cil{indricas macizas, Piezas cónicas, Piezas cilíndricas huecas, Piezas uniformes
