ESPEJOS PLANOS Y ESFERICOS
  1. Los árabes (Al-Hazen, sobre el s. XI), describen los fenómenos de reflexión y refracción, pero poco más.
    1. Descartes publica su Dióptrica en 1637.
      1. Huygens, en 1690, y Newton, en 1704, exponen teorías contrapuestas:
        1. Newton: Teoría corpuscular: La luz está formada por partículas materiales
          1. Huygens: Teoría ondulatoria: La luz se propaga como una onda mecánica longitudinal.
      2. Por razones de prestigio científico, prevaleció la teoría de Newton, dejando olvidada la de Huygens.
        1. Young, en 1801, observó interferencias en la luz
          1. Fresnel, en 1815, observa la difracción (y demuestra que las ondas son transversales)
            1. Foucault, en 1855, comprobó que la velocidad de la luz en el agua es menor que en el aire. Se rescató entonces la teoría ondulatoria como válida.
        2. A lo largo de la Historia las ideas sobre la naturaleza de la luz y han ido cambiando

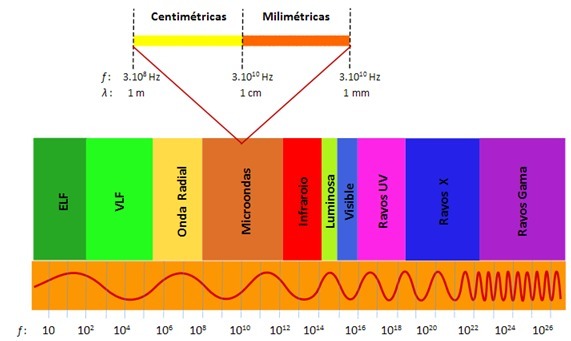

          1. espectro electromagnético
            1. a la secuencia de todas las ondas electromagnéticas conocidas, ordenadas según su longitud de onda.
              1. Attachments:

                1. Radioondas: Son ondas electromagnéticas producidas por circuitos eléctricos.
                  1. Microondas. Son producidas por vibraciones de moléculas.
                    1. Rayos infrarrojos. Son producidas en los cuerpos calientes y son debidas a oscilaciones de átomos.
                      1. Luz visible: Son producidas por oscilaciones de los electrones más externos del átomo.
                        1. Rayos ultravioletas: Son producidas por oscilaciones de los electrones más internos.
                          1. Rayos X: Son producidos por oscilaciones de los electrones próximos al núcleo.
                            1. Rayos gamma (γ): Son producidos por oscilaciones nucleares, en los fenómenos radiactivos y en reacciones nucleares.
                      2. Óptica Geométrica: Óptica geométrica es la parte de la física que trata, a partir de representaciones geométricas, de los cambios de dirección que experimentan los rayos luminosos en los distintos fenómenos de reflexión y refracción.

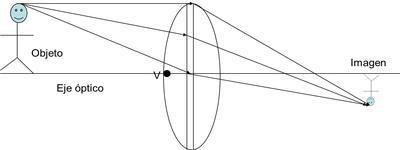

                        1. Sistema óptico (S.O.): Conjunto de superficies, planas o esféricas, que separan medios transparentes, homogéneos e isótropos de distinto índice de refracción que son atravesados por rayos luminosos.
                          1. El sistema óptico puede ser simple o compuesto.
                              1. Eje óptico: Es el eje de simetría del sistema óptico
                                1. Centro de curvatura (C): centro de la superficie en el caso de que sea esférica.
                                  1. Radio de curvatura (R): Radio de la superficie esférica.
                                    1. Vértice o centro óptico (O): Punto de intersección del sistema óptico con el eje óptico.
                                      1. Objeto (A): Punto o conjunto de puntos de los que queremos calcular imagen a través del S.O.
                                        1. Imagen (A’): Punto o conjunto de puntos que son imagen de un objeto.
                                          1. Foco Objeto (F): Punto situado en el eje óptico cuya imagen está en el infinito.
                                            1. Foco Imagen (F’): Punto situado en el eje óptico cuyo objeto está en el infinito.
                                              1. Aumento lateral (AL): Relación entre el tamaño de la imagen y el tamaño del objeto.
                                                1. ✓ El rayo paralelo: incide paralelamente al eje óptico y una vez refractado, pasa por el foco imagen.
                                                  1. El rayo Focal: Pasa por el foco objeto F y después de la refracción, emerge paralelamente al eje óptico.
                                                    1. El rayo radial: pasa por el centro de curvatura C y no experimenta desviación alguna, puesto que es paralelo a la normal del dioptrio.
                                                      1. El rayo del centro óptico: pasa por el vértice y no sufre alguna desviación.

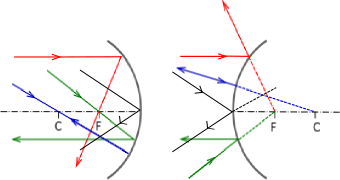

                                                        1. RAYOS NOTABLES
                                                            1. • Un rayo paralelo al eje óptico de la lente, el cual incide sobre el espejo y al reflejarse pasa por el foco.
                                                              1. Un rayo que incide sobre el espejo pasando por el foco, que se refleja en dirección paralela al eje óptico de la lente
                                                                1. Un rayo que incide sobre la lente pasando por el centro de curvatura, que se refleja por la misma recta y pasa por el centro de curvatura.
