Chapter 3: TCP/IP
1 7. Process/Application layer
1.1 Telnet
1.1.1 Remote configureren
1.1.2 Geen encryptie
1.1.2.1 Clear text
1.1.3 Geen beveiliging
1.1.4 Client - Server
1.1.5 8 bit TCP connectie
1.1.5.1 Poort 23
1.2 SSH
1.2.1 Telnet met encryptie
1.2.2 Secure Shell
1.2.3 TCP
1.2.3.1 Poort 22
1.3 FTP
1.3.1 Protocol en programma
1.3.2 Kan gebruikt worden door andere applicaties
1.3.3 Geen programma's openen op afstand
1.3.4 Gebruikersnaam, wachtwoord of anonymous
1.3.5 File Transfer Protocol
1.3.6 Poort 20 en 21
1.4 TFTP
1.4.1 Trivial FTP
1.4.2 UDP
1.4.2.1 Poort 69
1.4.3 Niet browsen
1.4.3.1 Alleen verzenden / ontvangen
1.4.4 Geen authentication
1.4.5 Kleinere datablokken
1.5 SNMP
1.5.1 Beheren van een netwerk
1.5.2 Gebruikt weinig bandbreedte
1.5.3 UDP
1.5.3.1 Poort 161
1.5.4 Simple Network Management Protocol
1.6 HTTP
1.6.1 Hyper Text Transfer Protocol
1.6.2 URL
1.6.2.1 Uniform Resource Locator
1.6.3 TCP
1.6.3.1 Poort 80
1.7 HTTPS
1.7.1 Secure HTTP
1.7.2 SSL
1.7.2.1 Secure Sockets Layer
1.7.3 Authenticatie
1.7.4 Encryptie
1.7.5 TCP
1.7.5.1 Poort 443
1.8 NTP
1.8.1 Network Time Protocol
1.8.2 UDP
1.8.2.1 Poort 123
1.9 DNS
1.9.1 Domain Name Service
1.9.2 IP naar URL of FQDN
1.9.3 UDP en TCP
1.9.3.1 poort 53
1.10 DHCP
1.10.1 UDP
1.10.1.1 Poort 67-68
1.10.2 Info naar client
1.10.2.1 IP adres
1.10.2.2 Subnet mask
1.10.2.3 Domain name
1.10.2.4 Default gateway
1.10.2.5 DNS Server adres
1.10.2.6 WINS server adres
1.11 APIPA
1.11.1 169.254.0.0 t/m 169.254.255.255
1.11.1.1 255.255.0.0
2 4. Host to host / Transport layer

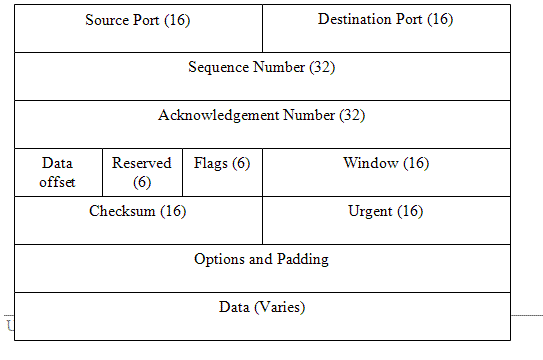

2.1 TCP
2.1.1 Betrouwbare, veilige verbinding
2.1.2 Segmenteerd en nummert data
2.1.2.1 Sequencing
2.1.3 Zend Segmenten in Windows, wacht op ACK
2.1.4 Veel overhead
2.1.5 Connection-oriented
2.1.5.1 Virtual Circuit
2.1.5.1.1 3-way handshake
2.1.6 Flowcontrol

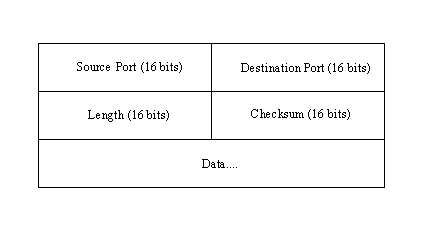

2.2 UDP
2.2.1 scale down versie van TCP
2.2.2 Minder overhead
2.2.3 Geen ACK's
2.2.4 Connection-less
2.3 Multiplexing
2.3.1 1 host meerdere Sessies (tabbladen)
2.4 Poorten
2.4.1 Worden gebruikt om sessies te kunnen scheiden
2.4.2 Destination port
2.4.2.1 Vaste poort bepaald het protocol poort 1023 en lager
2.4.3 Source port
2.4.3.1 Dynamisch toegewezen vanaf poort 1024
3 3. Internet layer
3.1 Routing
3.2 Single interface to upper-layers
3.3 IP Protocol
3.3.1 ICMP (1)
3.3.1.1 Berichten sturen naar netwerk apparaten
3.3.2 IP in IP (4)
3.3.3 EIGRP (88)
3.3.4 OSPF (89)
3.3.5 IPv6 (41)
3.3.6 GRE (47)
3.3.7 ARP
3.3.7.1 Zet IP om in MAC
3.3.7.1.1 Layer 2 broadcast
3.4 IP Adressing
3.4.1 Eenheden
3.4.1.1 Bit
3.4.1.1.1 1
3.4.1.1.2 0
3.4.1.2 Byte
3.4.1.2.1 8 bit
3.4.1.3 Octet
3.4.1.3.1 8 bit
3.4.2 Adressen
3.4.2.1 Network address
3.4.2.2 Broadcast address
3.4.2.3 Class A
3.4.2.4 Class B
3.4.2.5 Class C
3.4.2.6 Multicast adress
3.4.2.7 Unicast address
3.4.2.8 Loopback address
4 2. Network Access / Link
4.1 Ethernet
5 RFC
5.1 791
5.1.1 IP protocol
5.2 3232
5.2.1 <1024 poorten
5.3 1256
5.3.1 ICMP
5.4 1918
5.4.1 Private addresses
6 DoD
6.1 Department of Defence
