Normas icontec de dibujo

Nicolas Gomez
Mind Map by Nicolas Gomez, updated more than 1 year ago
Nicolas Gomez
Created by Nicolas Gomez almost 5 years ago
64
0

Description

MAPA SOBRE CONCEPTOS GENERALES DE LAS NORMAS ICONTEC DE DIBUJO

Resource summary

Normas icontec de dibujo
  1. Normas Tecnicas Colombianas NTC
    1. NTC 1594
      1. Dibujo tecnico
        1. Representacion grafica que permite interpretar o realizar un diseño
        2. Descriptiva
          1. Estudio de los cuerpos por medio de proyecciones sobre planos
          2. Perspectiva
            1. Representacion tridimencional de un objeto sobre una superficie plana
            2. Terminologia
              1. Boceto
                1. Representacion Grafica de una idea
                2. Esquema
                  1. Detalles mas importantes de un plano
                  2. Croquis
                    1. Representacion grafica definitiva y dimencionada que especifica la totalidad de los detalles
                    2. Grafica
                      1. representacion grafica de la relacion de dos magnitudes
                      2. Documentos de redaccion
                        1. especificaciones tecnicas de los bocetos o esquemas
                        2. Apuntes
                          1. imformes complementarios al dibujo
                          2. Nomenclatura
                            1. lista de los elementos presentes en el ensamble
                        3. NTC 1580
                          1. Realcion que existe entre a dimencion real del objeto

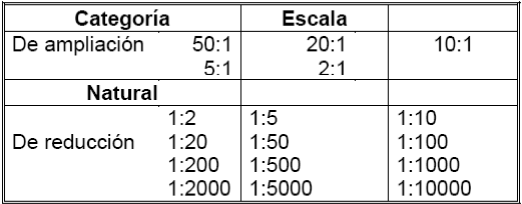

                            1. Escalas
                              1. Escala Natural
                                1. Escala de ampliacion
                                  1. Escala de reduccion
                                2. NTC 1687

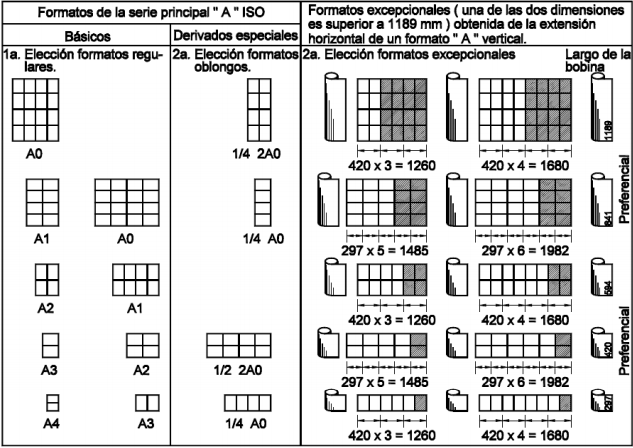

                                  1. Formatos de pleglado

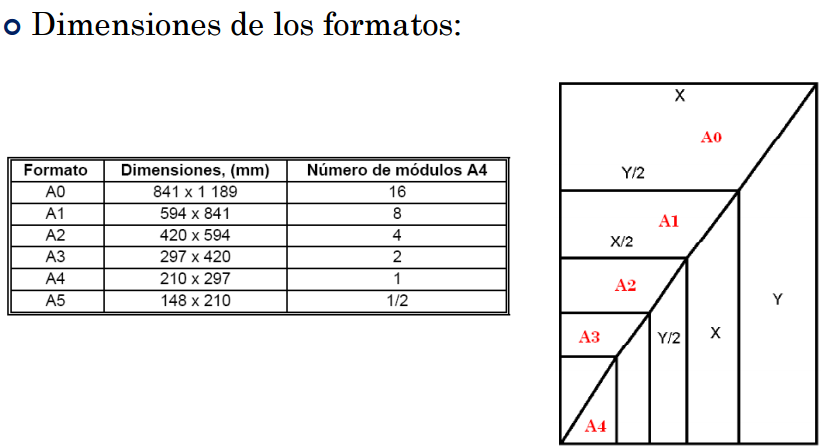

                                    1. Tamaños
                                      1. dimensiones
                                        1. segun especificaciones de la NTC
                                        2. plegado
                                          1. proceso de doblar con la debida proporcion los formatos de se quieren encuadrenar
                                      2. NTC 1914
                                        1. Rotulado
                                          1. Todo dibujo tecnico debe tener un cuadro de titulos
                                            1. debe contener una zona de informacion especifica y general
                                              1. Zona de identificacion
                                                1. contiene numeros de registro o identificacion
                                                  1. Items indicativos
                                                    1. Para evitar errores se deben indicar la escala principal y la unidad de dimencion lineal
                                                    2. Items tecnicos
                                                      1. Indica la textura de las superficies toleracias gfeometricas o otras normas de campo
                                                      2. Items administrativos
                                                        1. Tamaño de plancha de papel fecha de primera emision del dibujo
                                                2. NTC 2527 y 2528

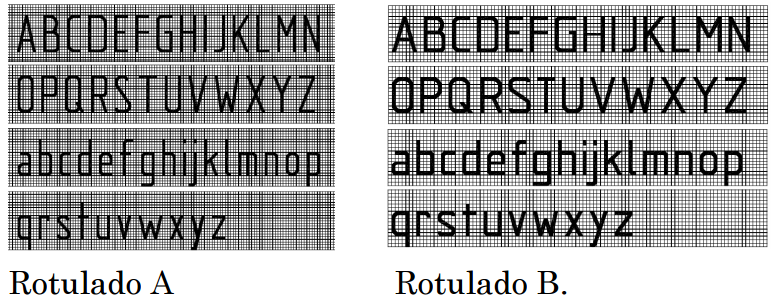

                                                  1. Escritura
                                                    1. especifica el alfabeto que se debe utilizar en los rotulos
                                                      1. Escritura

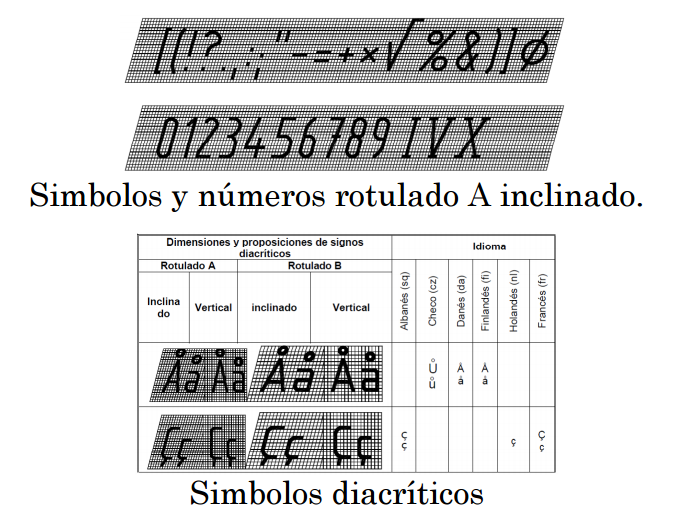

                                                        1. simbolos
