Capa fisica OSI

Capa fisica: Conexiones cableadas

• -Par trenzado
• -Cable coaxial
• -Fibra optica

Capa fisica: Conexiones cableadas

• -Pares trenzados
• -Cable coaxial
• -Fibra optica

Pares trenzados

Pares trenzados

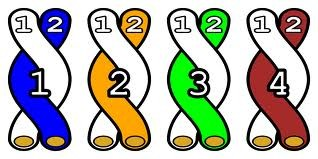

• Un cable de par trenzado está formado por un grupo de pares trenzados, normalmente cuatro, recubiertos por un material aislante. Cada uno de estos pares se identifica mediante un color.
• Según las protecciones frente a interferencias y a ruidos de la que dispongan, los cables de pares trenzados se clasifican en 4 tipos, de menor a mayor calidad y precio:
• UTP: No tiene protección.
• FTP: Tiene protección global.
• STP: Tiene protección por cada par.
• S/FTP: Tiene protección global y por cada par
•

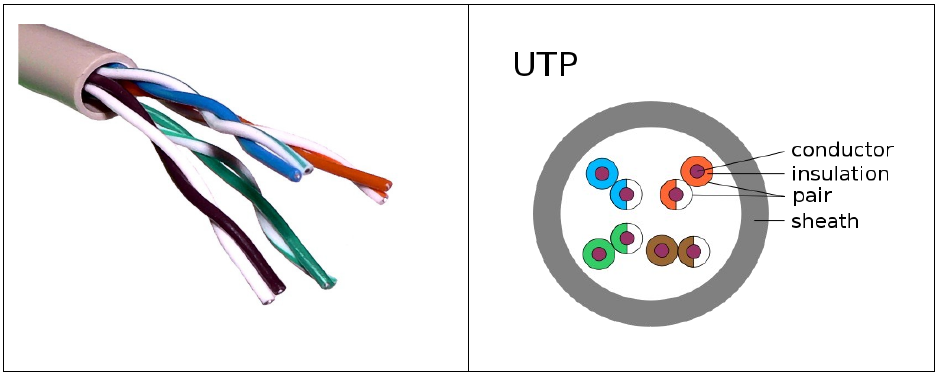

UTP: Unshielded Twisted Pair

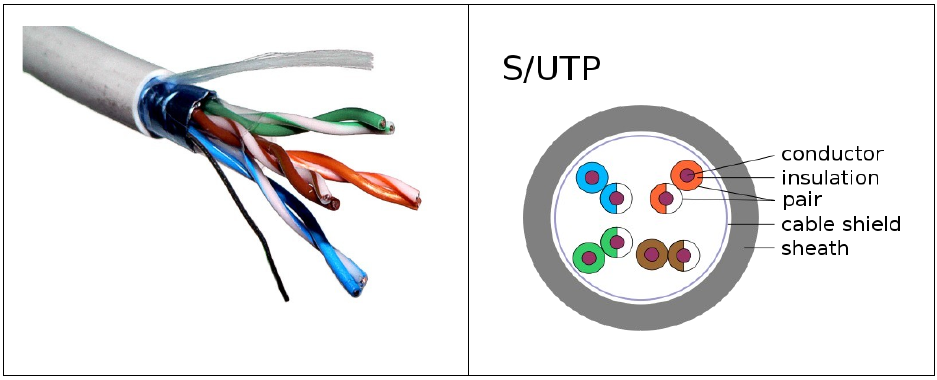

S/UTP o FTP

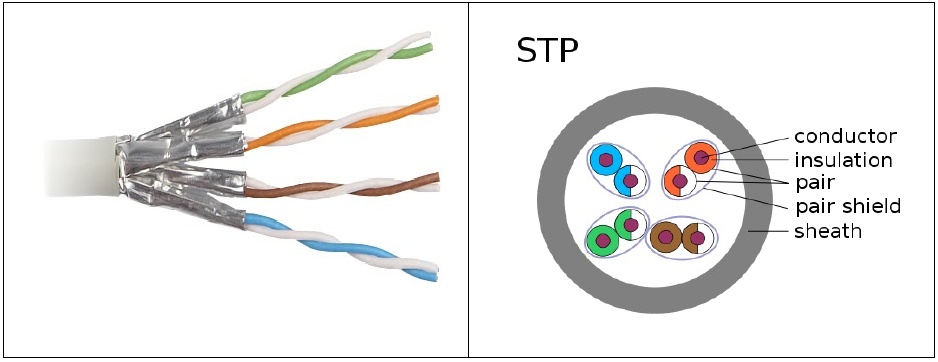

STP: Shielded Twisted Pair

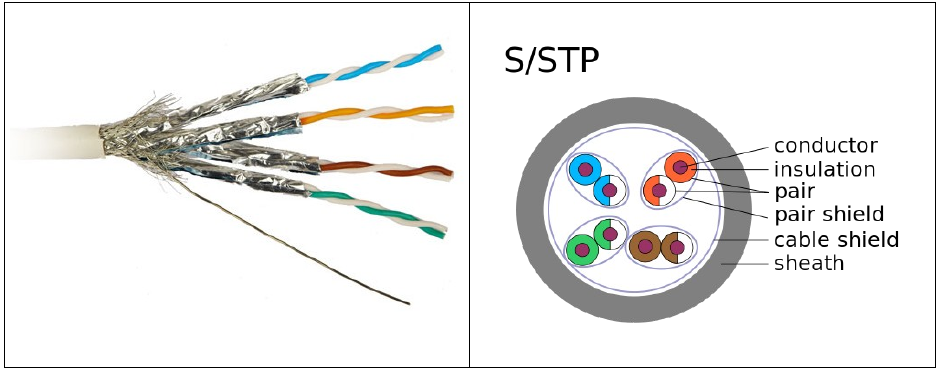

S/STP o S/FTP:

Slide 9

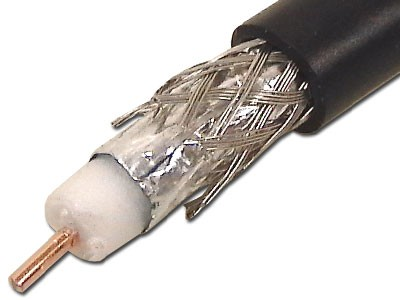

Cable coaxial

•
• La distribución de televisión.
• La telefonía a larga distancia.
• Los enlaces en computadores a corta distancia.
• Las redes de área local.

Tipos de cable coaxial

• Cable coaxial de banda base Normalmente empleado en redes de computadoras, por el que fluyen señales digitales. El tipo de conector es el RG58. Es el cable que se utilizó inicialmente para las primeras redes locales, como Ethernet, IBM PC-NET y ARCNET.
• Grueso. Su capacidad en términos de velocidad y distancia es grande, pero el coste del cableado es alto y su grosor no permite su utilización en canalizaciones con demasiados cables. Utilizado en la norma Ethernet 10Base-5.
• Fino con terminaciones BNC. Es más barato y fino y, por tanto, solventa algunas de las desventajas del cable grueso; aunque obtiene peores rendimientos que el cable amarillo.
• Cable coaxial de banda ancha Normalmente mueve señales analógicas, posibilitando la transmisión de gran cantidad de información por varias frecuencias, y su uso más común es la televisión por cable. Esto ha permitido que muchos usuarios de Internet tengan un nuevo tipo de acceso a la red, para lo cual existe en el mercado una gran cantidad de dispositivos, incluyendo también módem para CATV.

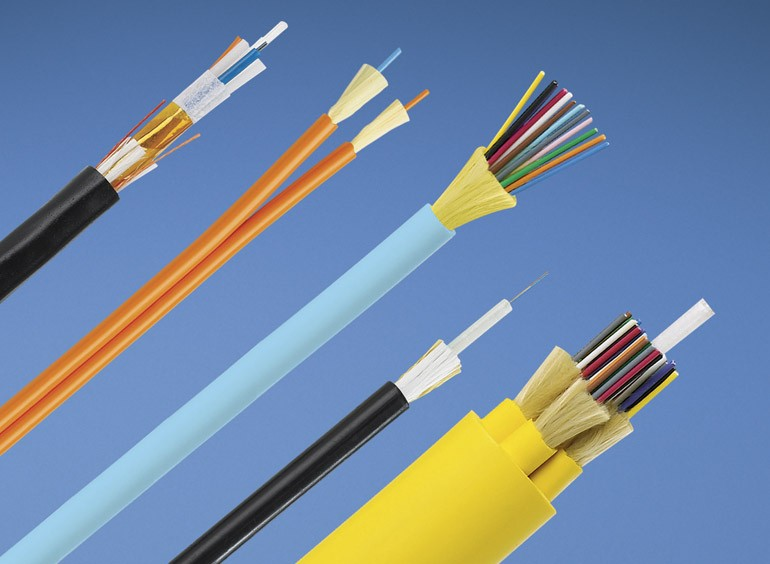

Fibra optica

• Un cable de fibra óptica tiene forma cilíndrica y está formado por tres secciones concéntricas: el núcleo, el revestimiento y la cubierta. El núcleo es la sección más interna; está constituido por una o varias fibras de cristal o plástico
•

Cinco aplicaciones básicas:

• Transmisiones a larga distancia.
• Transmisiones metropolitanas.
• Acceso a áreas rurales.
• Bucles de abonado.
• Redes de área local.

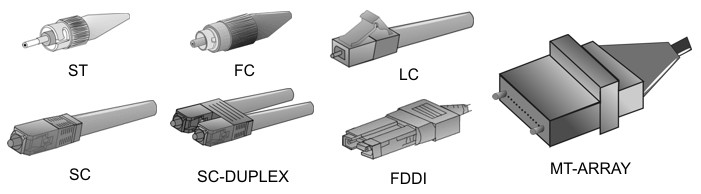

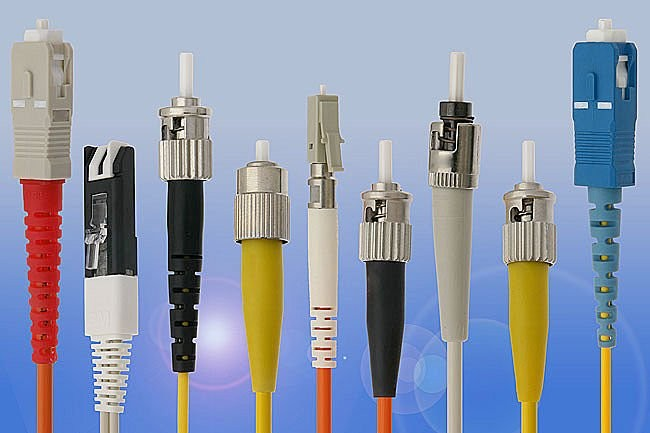

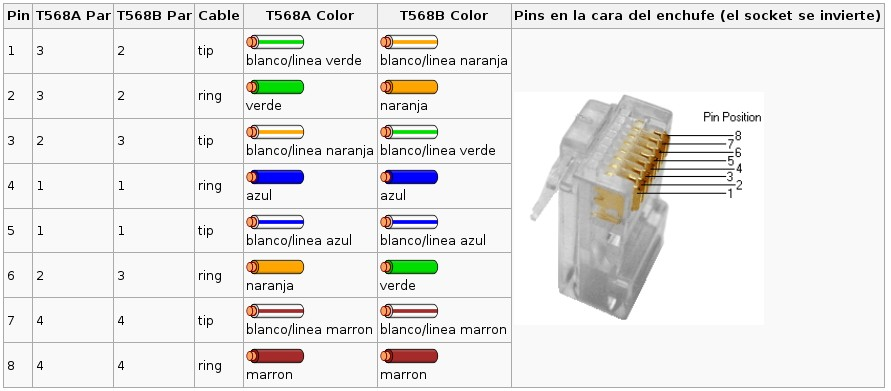

Conectores
